Bizarné vozidielko využíva energiu z napnutých fitness gumičiek



KĽÚČOVÉ ZISTENIA:

• Vynálezca postavil plne funkčné vozidlo, ktoré namiesto elektromotora poháňa kinetická energia z tréningových gumičiek.

• Prevodový mechanizmus s pomerom 6:1 chráni materiál pred poškodením a zaručuje plynulý prenos sily na nápravu.

• Konštrukcia využila osemnásť pásov v troch paralelných stĺpcoch, čo rapídne zvýšilo využiteľný krútiaci moment.

Na zažitie vzrušenia z jazdy zjavne nie je nevyhnutný burácajúci spaľovací motor ani ťažký akumulátor. Známy internetový konštruktér James Bruton sa rozhodol otestovať netradičnú hypotézu a postaviť plnohodnotné vozidlo poháňané elastickou silou.

Kinetickú energiu na rozhýbanie prístroja čerpá výlučne zo stočených gumových pásov, pričom bežné kancelárske gumičky nahradil profesionálnym vybavením. Na svoj projekt použil hrubé odporové pásy z fitness centier, ktoré sú stavané na vysokú záťaž. Tento experiment mal za cieľ preveriť, či dokáže nahromadené mechanické napätie po odistení plynule rozhýbať dospelého pasažiera.

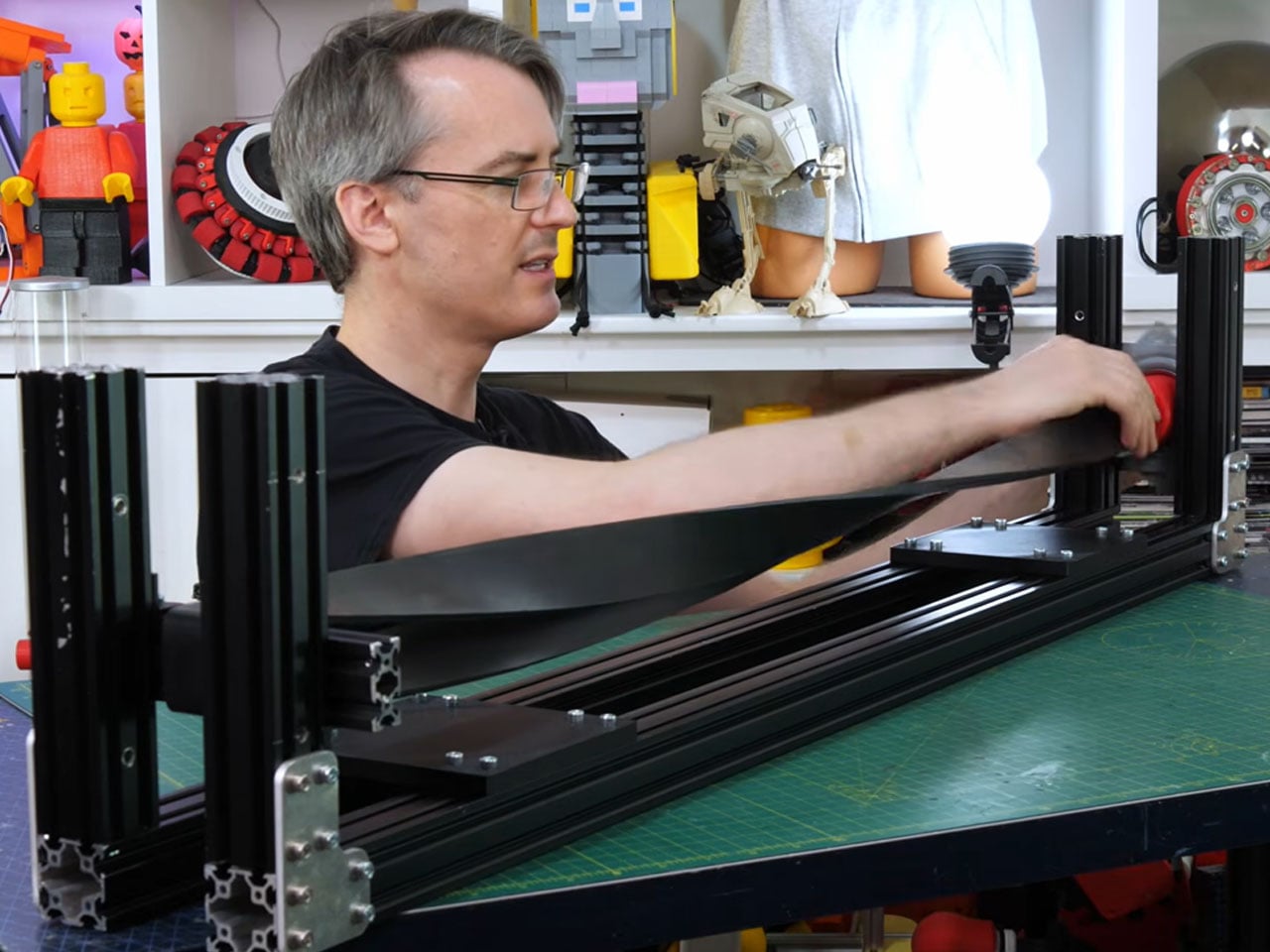

Základný testovací podvozok musel odolať značným tlakom, preto konštruktér zvolil hrubé hliníkové extrúzie s priemyselným štandardom 4040. Tieto profily poskytli vozidlu vysokú štrukturálnu tuhosť, ktorá zabránila ohýbaniu rámu počas kritického napínania pohonných elastických pásov.

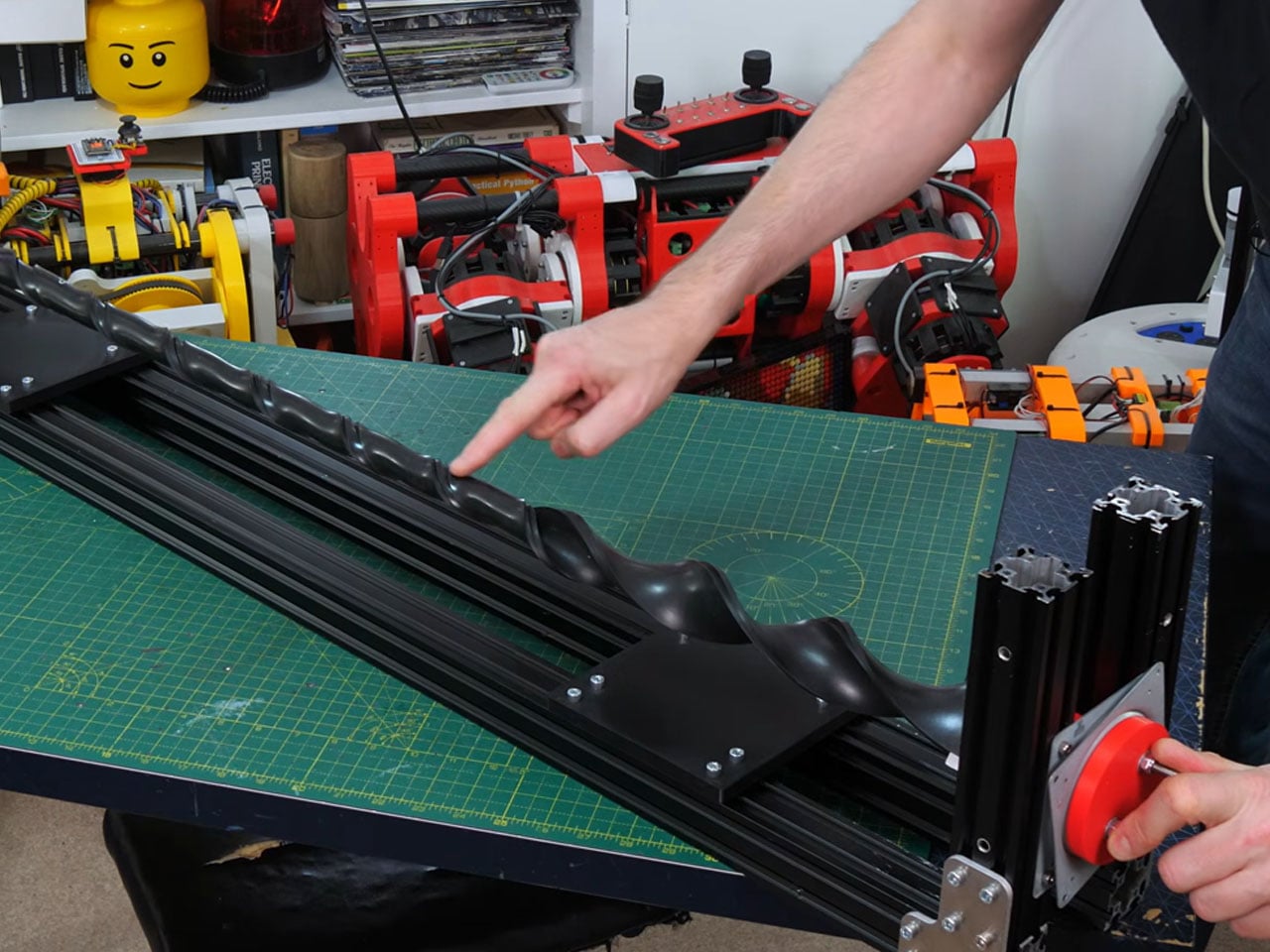

Aby výrazne minimalizoval nežiaduce trenie pri agresívnom navíjaní, osadil kľúčové body lacnými a veľmi odolnými prítlačnými ložiskami Lazy Susan. Počiatočné statické testy potvrdili, že cvičebné pásy znesú extrémne množstvo otáčok bez náznaku deštrukcie a vytvoria masívny ťah. Nameraná potenciálna energia v napnutej gume sa ukázala byť úplne dostatočná na bezproblémový presun celého stroja aj s pilotom.

Prvotná snaha preniesť silu na asfaltové cesty využívala prevodový systém vytlačený z plastu v jednoduchom pomere dva ku jednej. Hoci sa experimentálne auto fyzicky pohlo z miesta, prešlo sotva pár metrov, kým elastický prúžok vplyvom vysokého tlaku praskol.

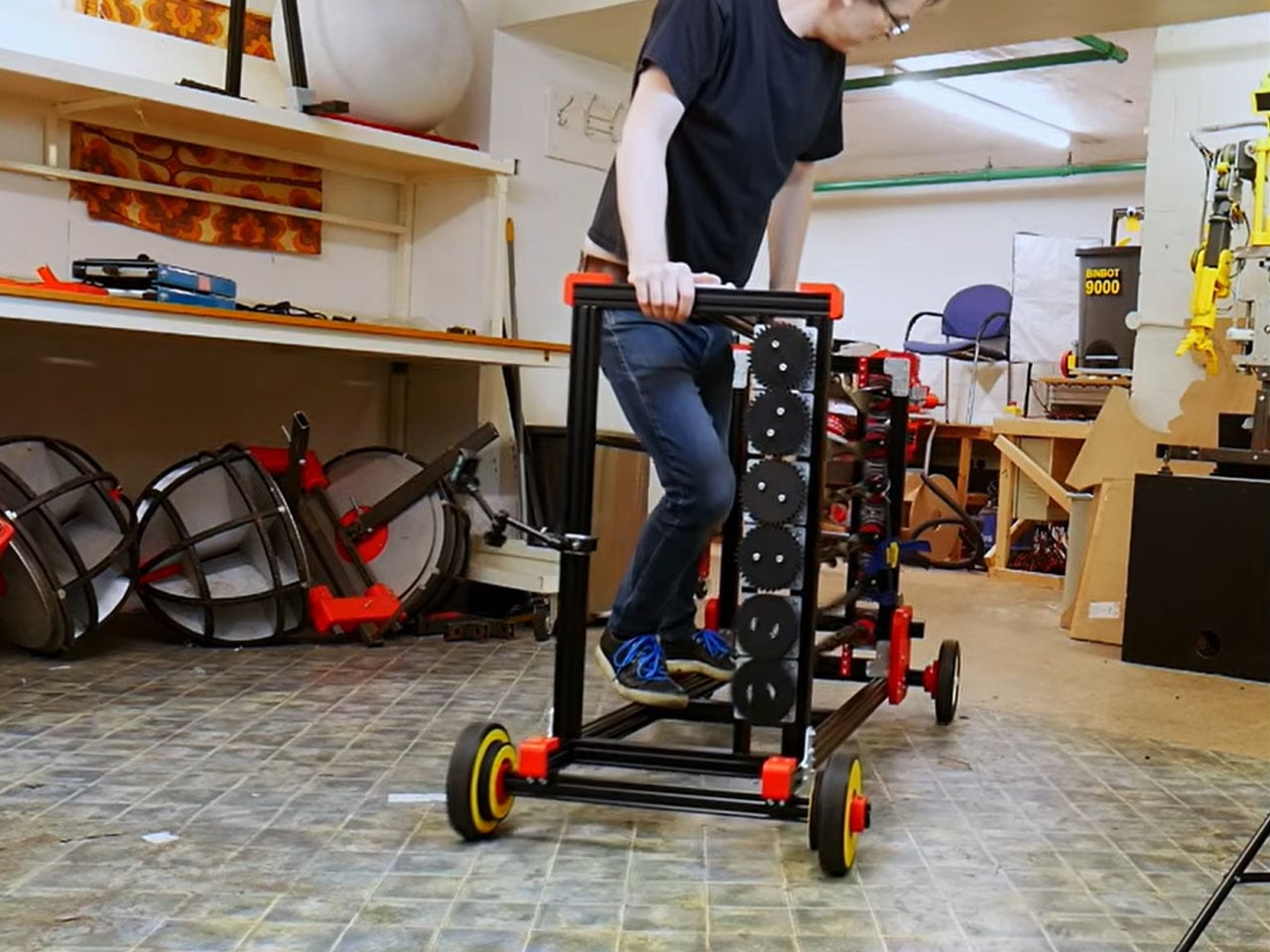

Tento neúspech donútil autora systém úplne prepracovať a pridať do hnacieho ústrojenstva ďalší redukčný stupeň s finálnym pomerom šesť ku jednej. Nové odstupňovanie nielenže zabránilo okamžitému pretrhnutiu pásu, ale postaralo sa o plynulé a tiché zrýchlenie celého vozidla.

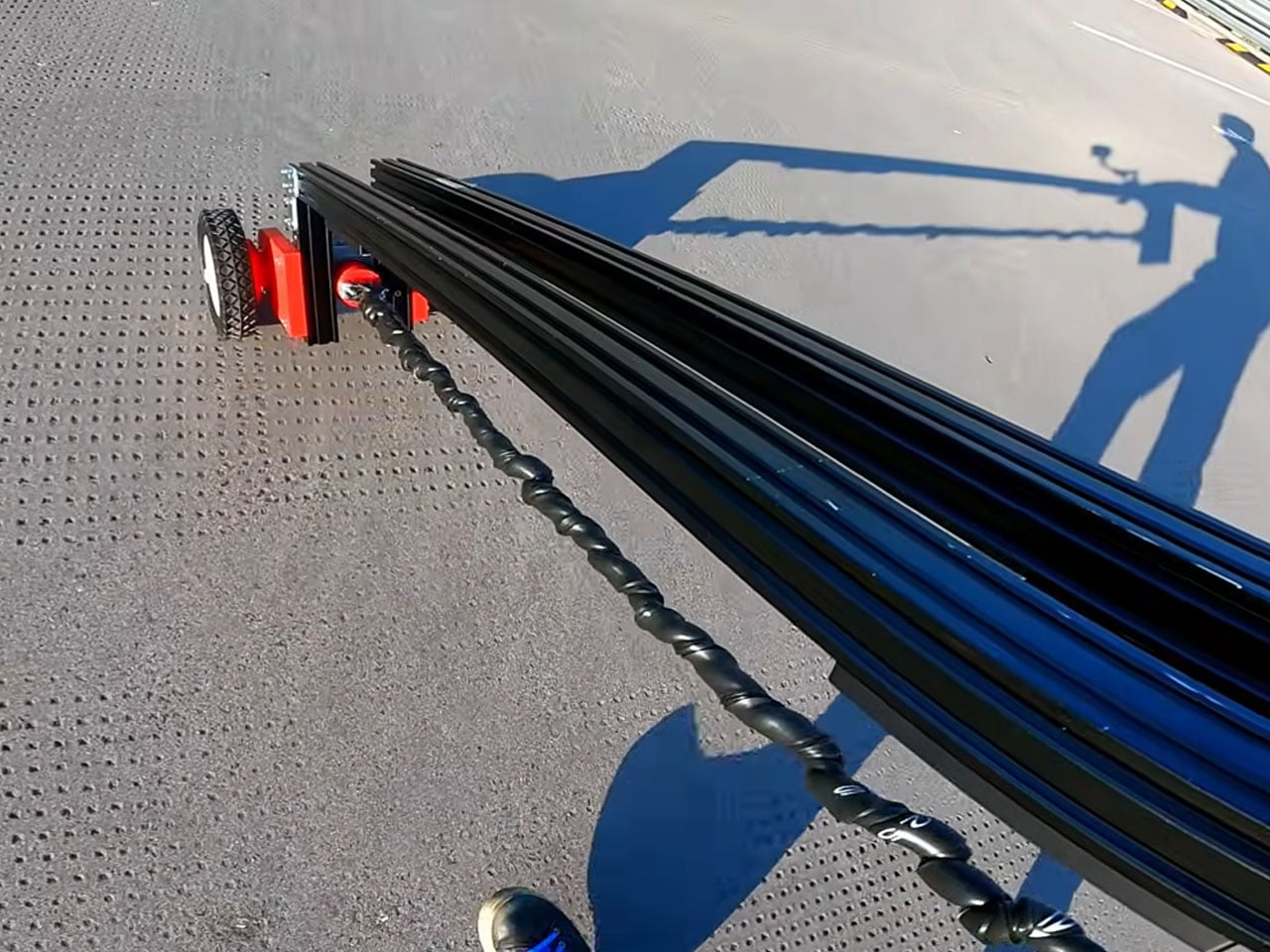

Zvyšovanie dojazdu narážalo na fyzické limity dĺžky gumy, a preto inžinier vyvinul komplikovaný systém viacnásobného smerovania pásov. Mechanizmus prepletal viaceré pásy dopredu a dozadu cez celú dĺžku hliníkového šasi pomocou hliníkových držiakov.

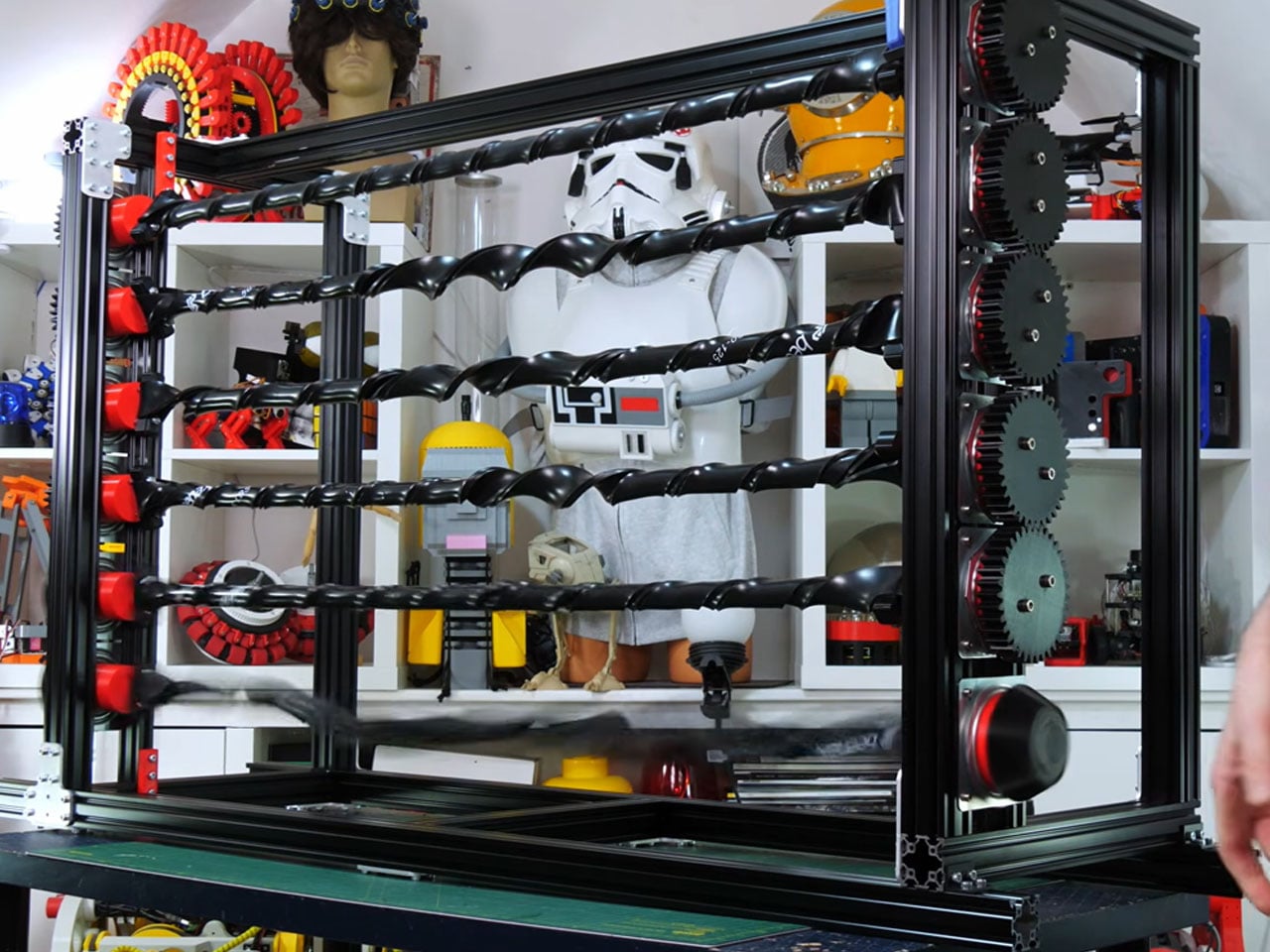

Keď sa Bruton pokúsil prepojiť šesť gumičiek sériovo za sebou, systém síce absorboval ohromné množstvo energie, no výkon prudko zlyhal. Fyzikálne princípy odhalili, že sériové radenie elastických prvkov neprodukuje priamo úmerné zvýšenie krútiaceho momentu na hlavnom hriadeli. Veľká časť uskladnenej energie tak kvôli konštrukčným stratám zostala v pnutom materiáli neprístupná a nedokázala sa premeniť na prácu.

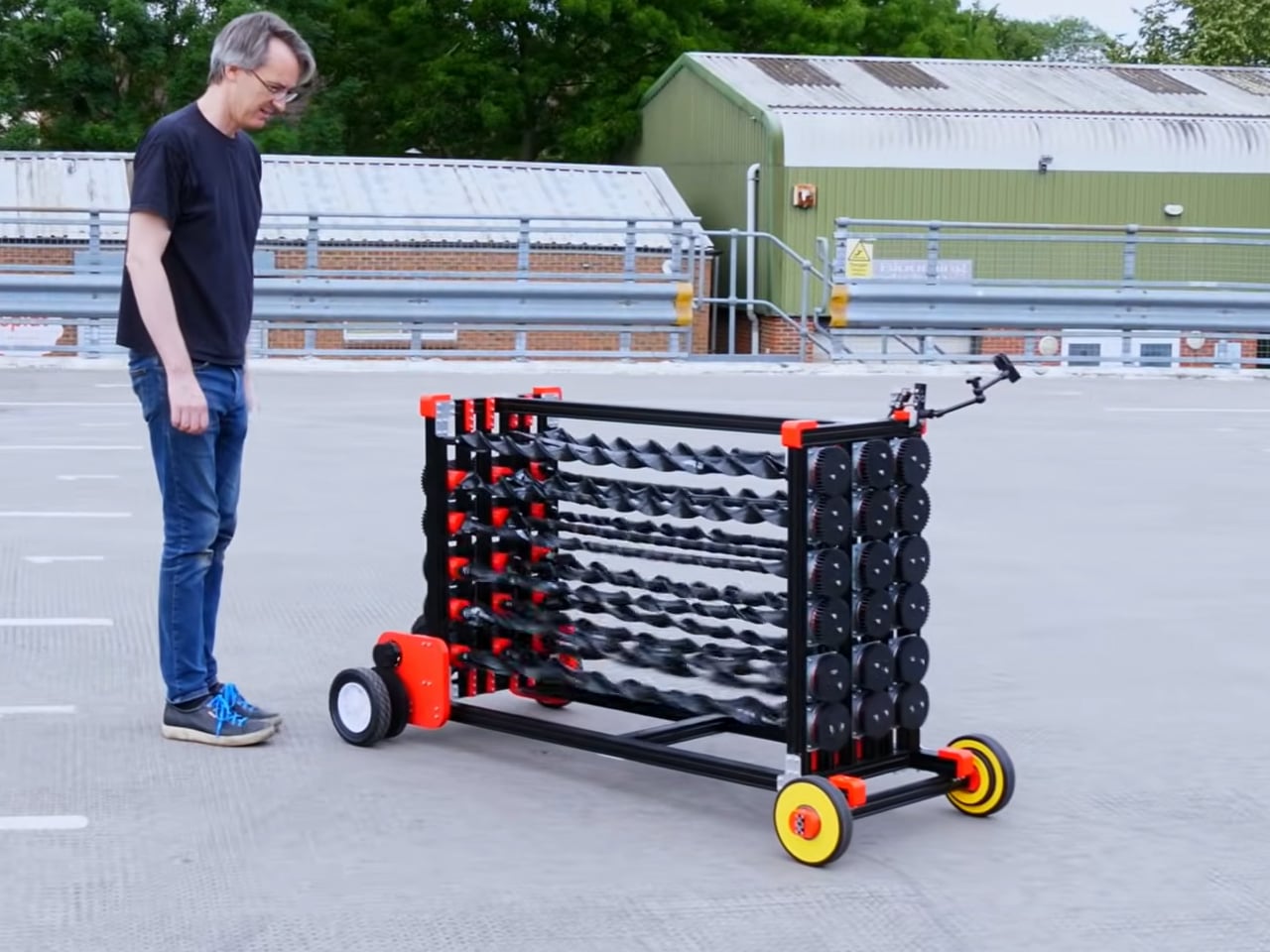

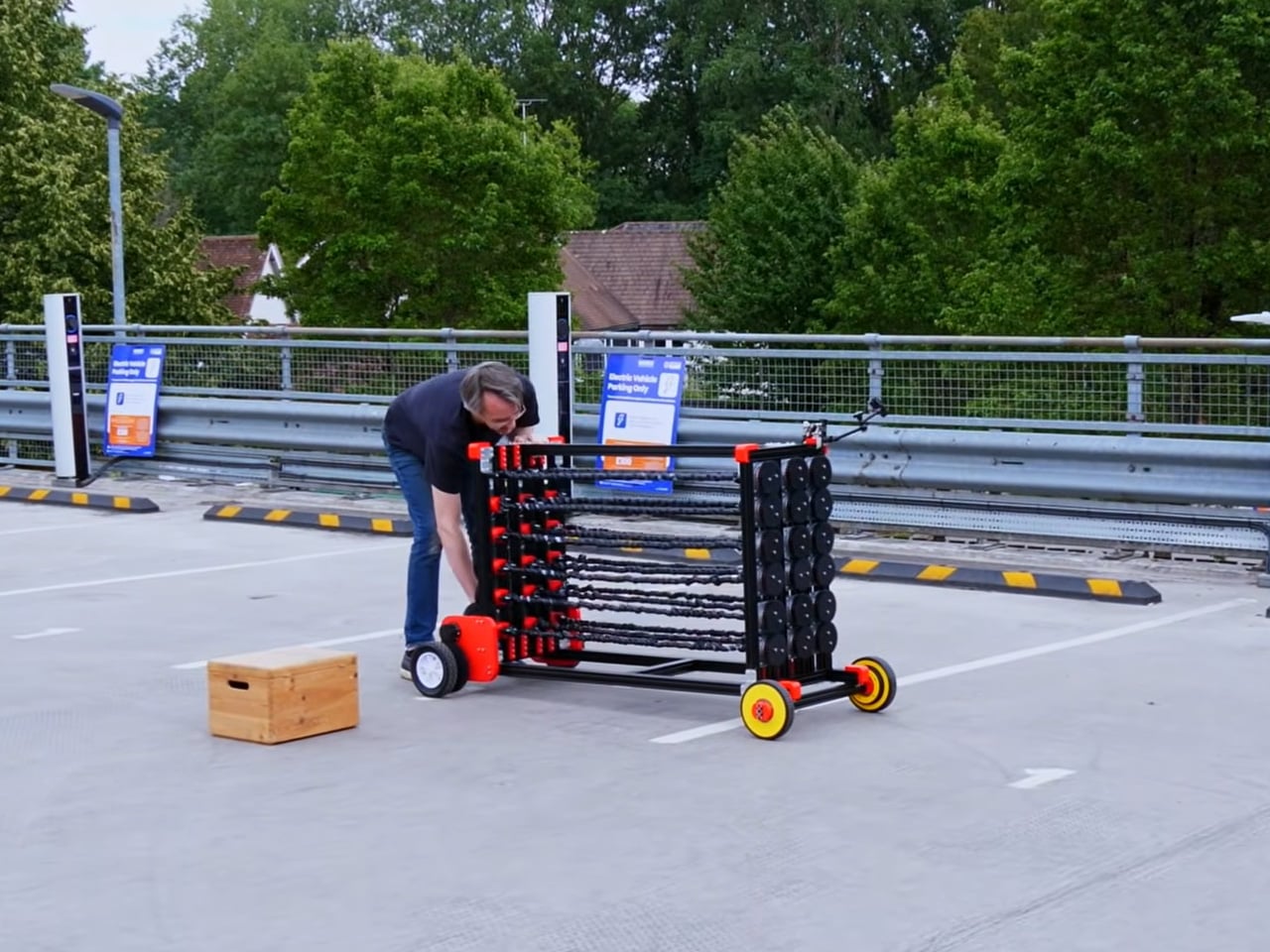

Finálnym úspešným riešením tohto problému bolo kompletné preskupenie 18 odporových gumičiek do troch paralelných stĺpcov. Každý z týchto nezávislých stĺpcov sa pripájal na spoločný výstupný hriadeľ prostredníctvom pevných kužeľových ozubených kolies.

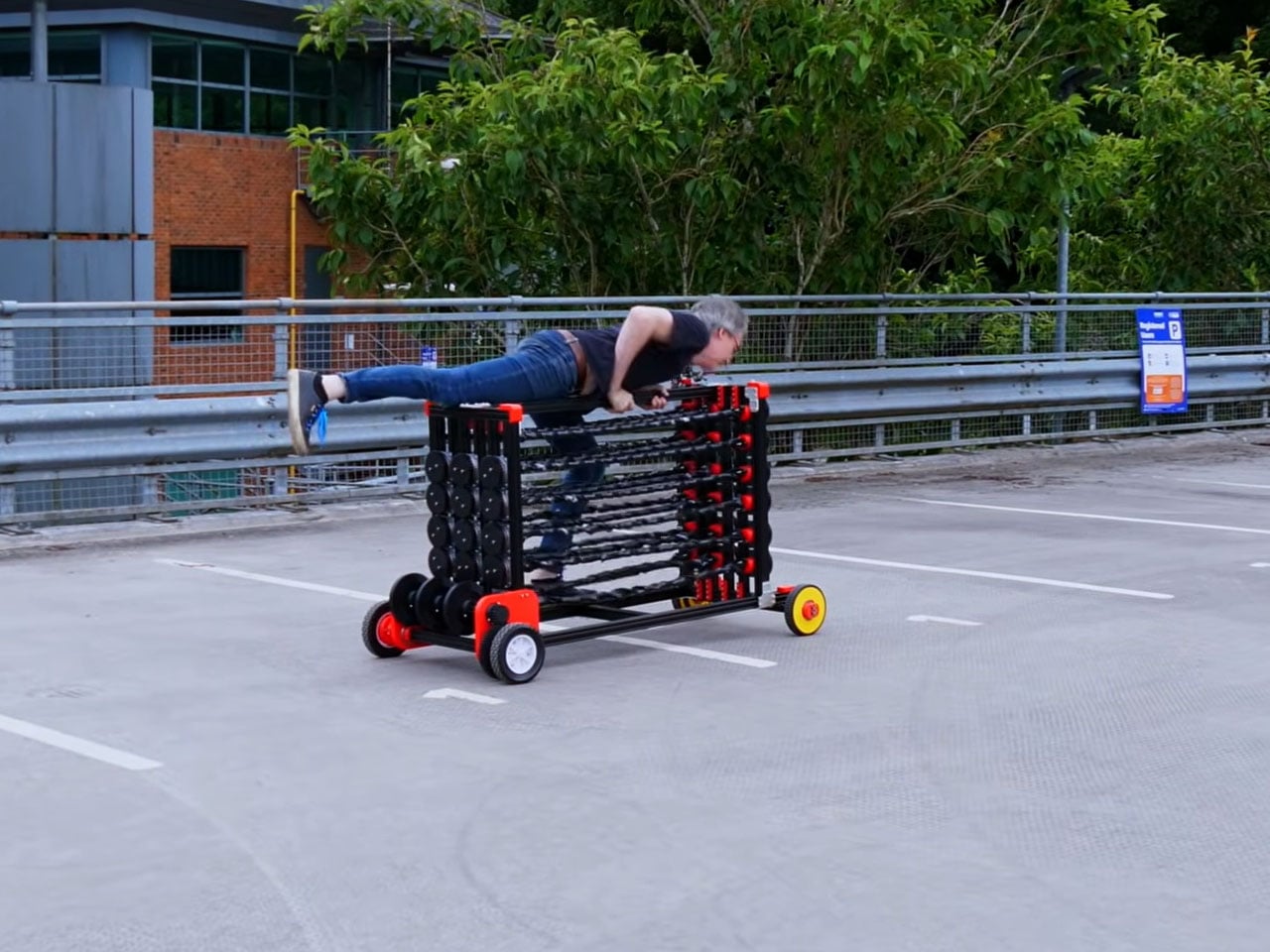

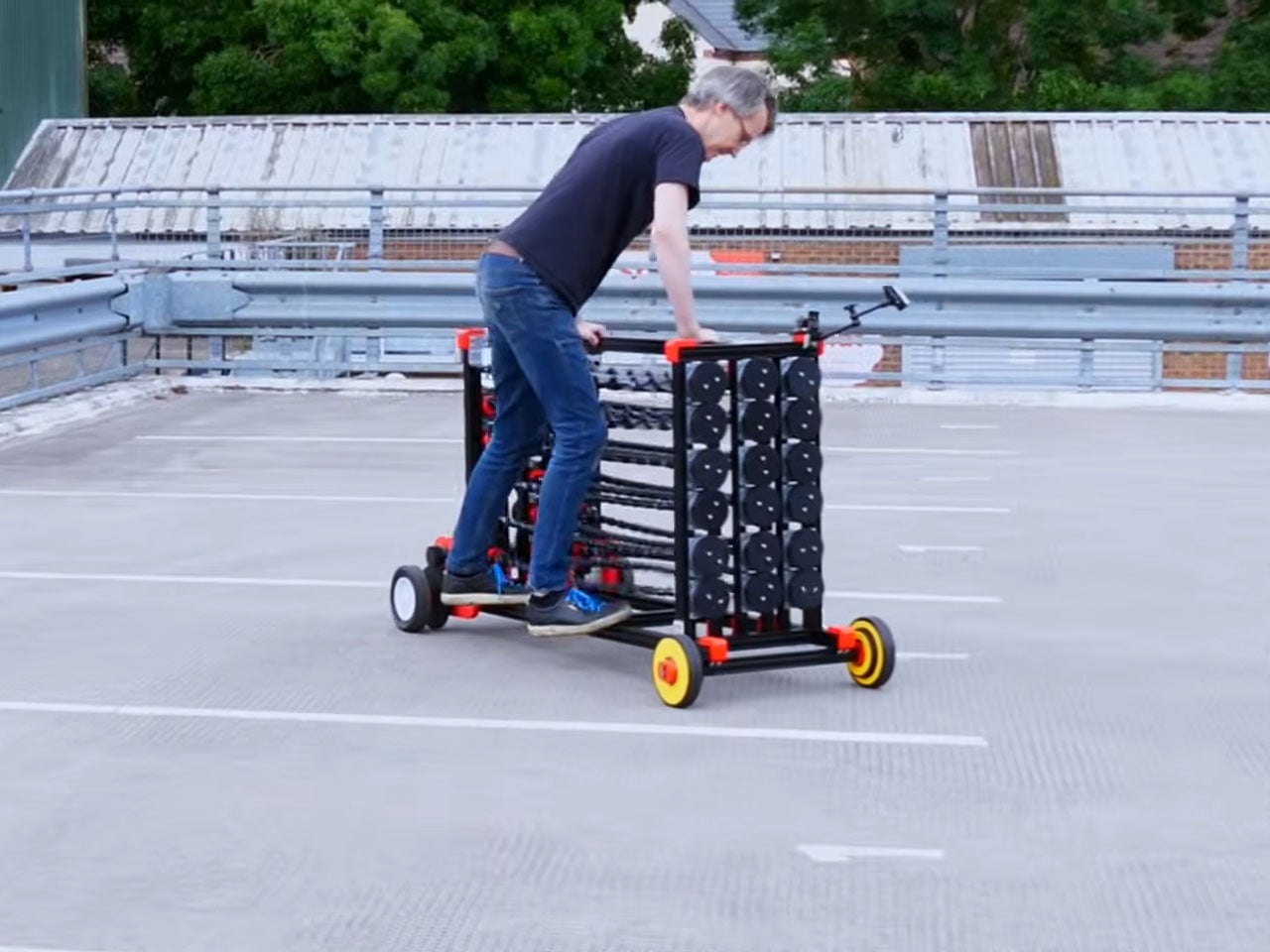

Toto rozloženie sily okamžite zvýšilo celkový krútiaci moment, zatiaľ čo doba pomalého odvíjania systému zostala plne zachovaná. Netradičné vozidlo tak zostáva pútavým technologickým experimentom, ktorý ukazuje iné možnosti dopravných konceptov.

PREČO JE TO DÔLEŽITÉ: Projekt prakticky demonštruje spôsoby ukladania kinetickej energie a potvrdzuje, že správne aplikované prevodové pomery prekonávajú limity konvenčných materiálov.
