PLC - programovanie Siemens Simatic S7-1200
PLC Simatic S7-1200 sa programuje vo vývojovom prostredí Simatic Step 7, pričom jednotlivé nástroje sú integrované cez TIA Portal (Totally Integrated Automation Portal.
Postup vytvorenia projektu je vo videu
K dispozícii je aj trial verzia TIA Portal, môžete si ju stiahnuť z webu https://support.industry.siemens.com/cs/document/78793685/simatic-step-7-(tia-portal)-v13-trial-download?dti=0&lc=en-WW

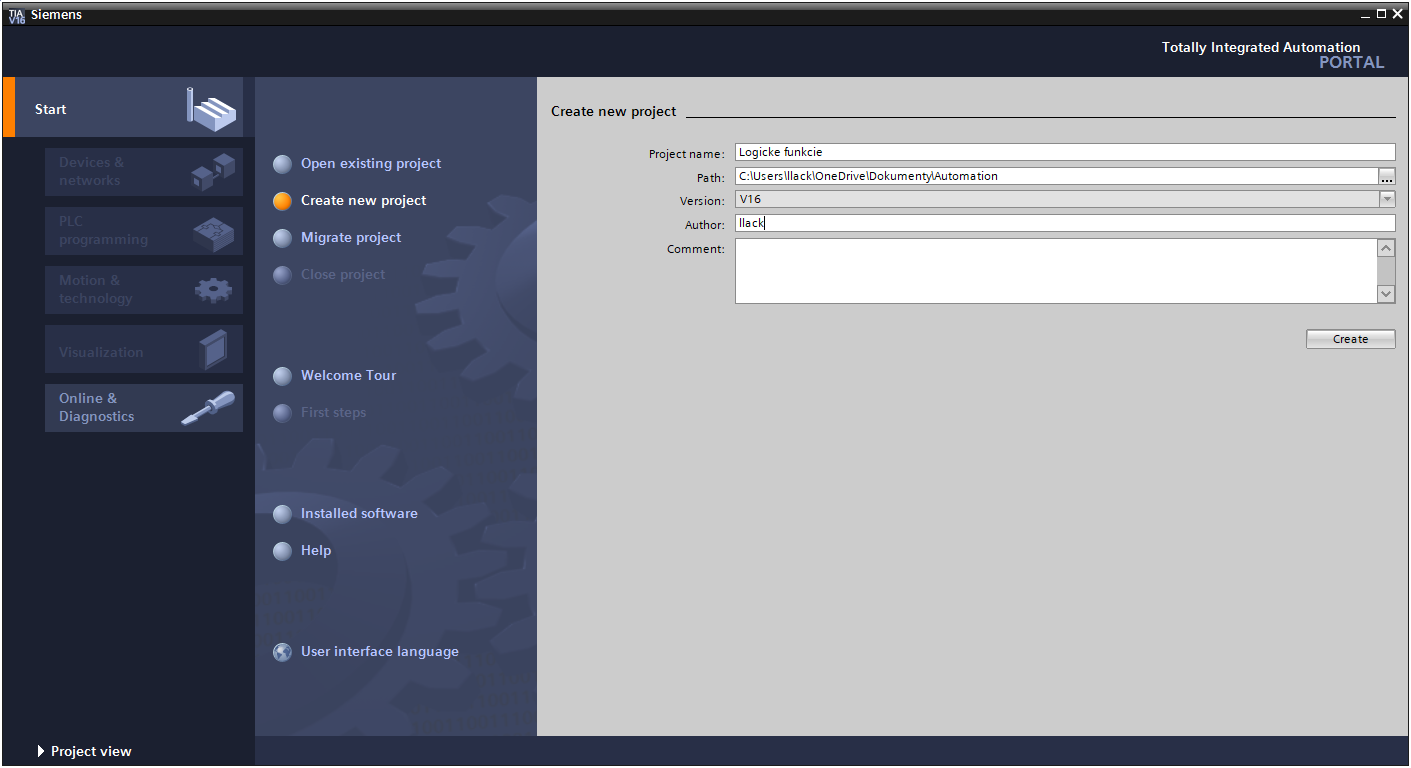

Ukážeme postup vytvorenie projektu jednoduchej aplikácie pre CPU S7-1200. Najskôr vytvoríme a pomenujeme projekt

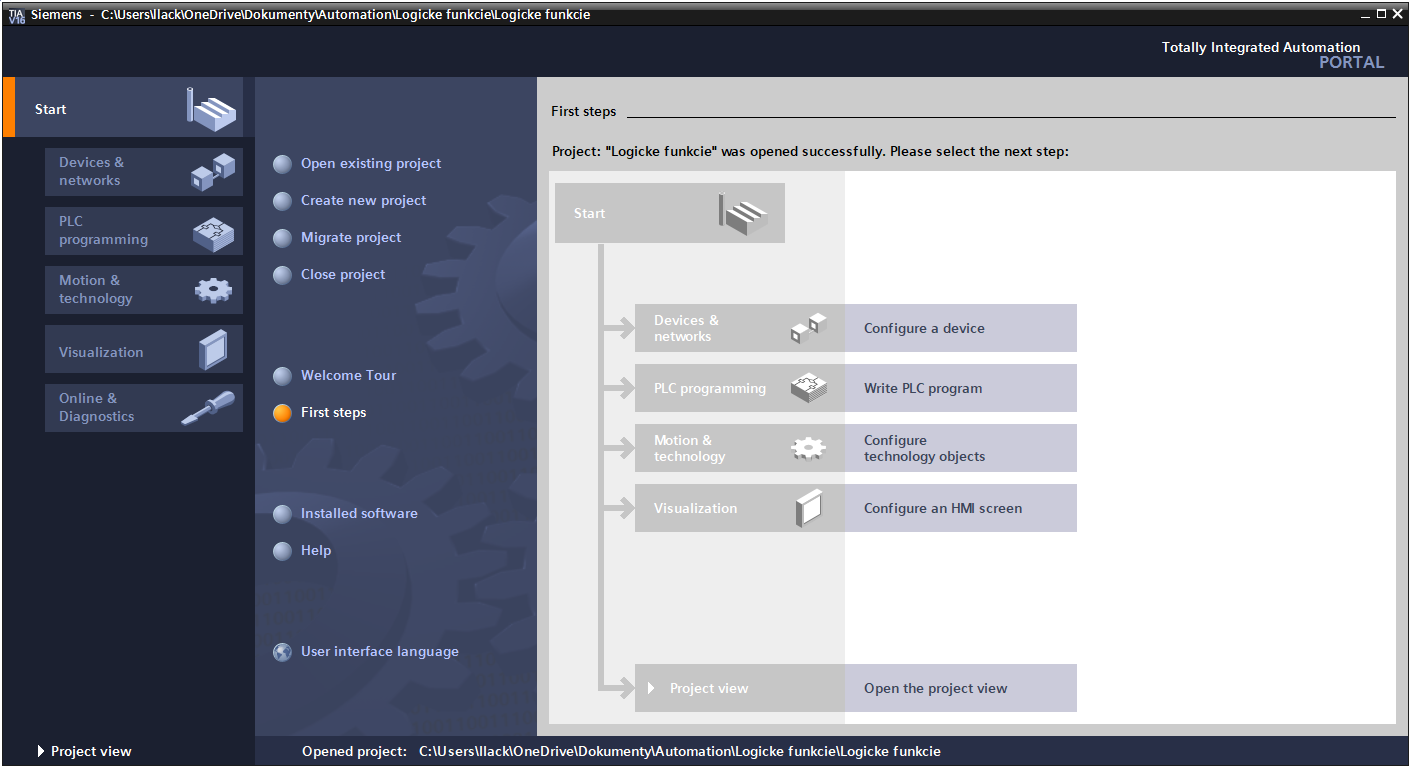

Zobrazí sa procesný diagram, s naznačeným postupom „krok za krokom“, ktorý začína konfiguráciou zariadení, v našom prípade PLC S7-1200 s prídavnými modulmi

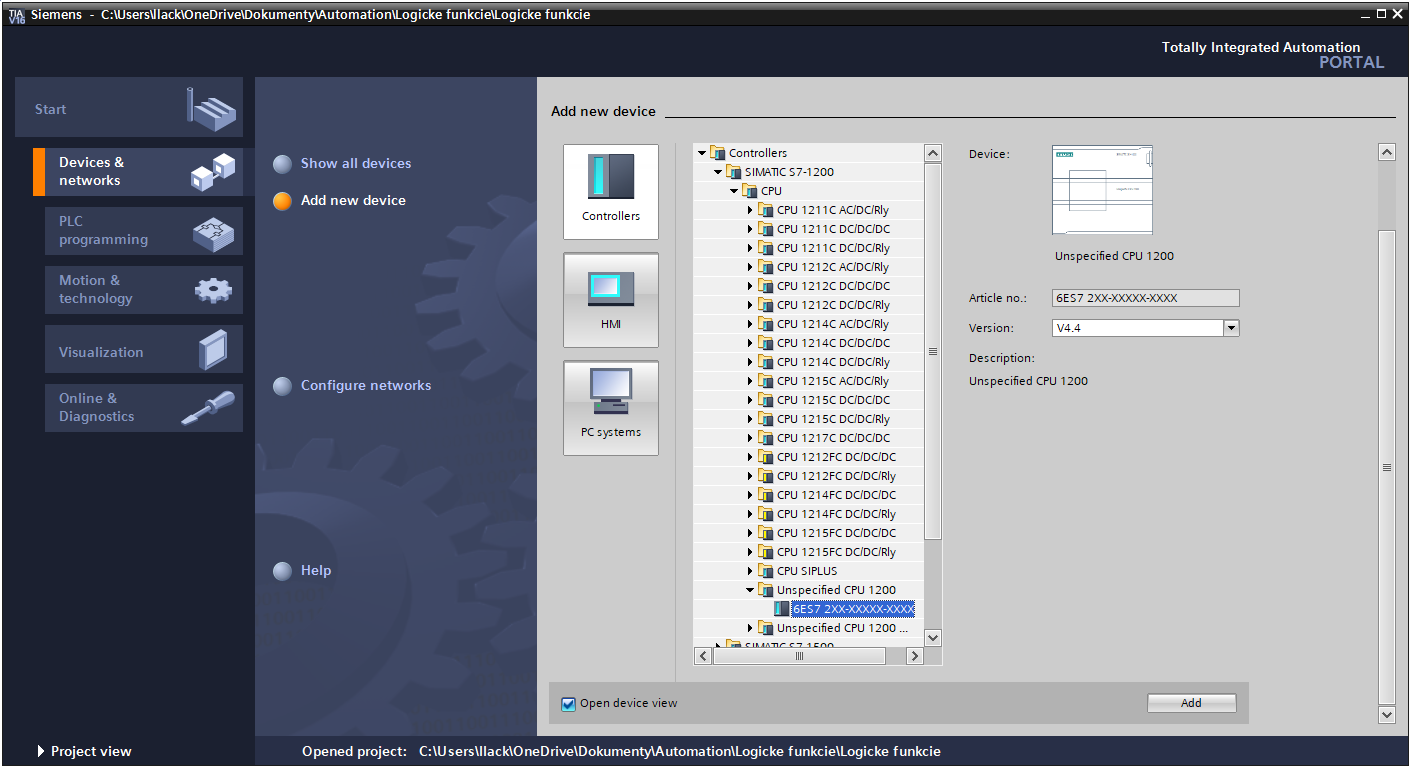

Hardvérovú konfiguráciu môžete vytvoriť manuálne, alebo ako v našom prípade vybrať voľbu Unspecified CPU a vtedy si vývojové prostredie si po pripojení k PLC zistí konfiguráciu automaticky.
Po spustení vývojového prostredia aktivujte v žltom notifikačnom okne na pracovnej ploche voľbu Detect na zistenie konfigurácie

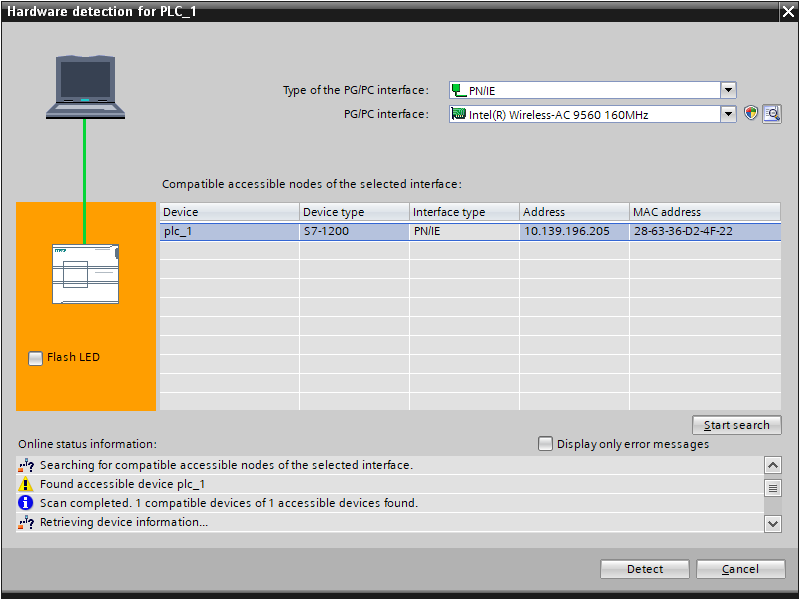

Spustí sa detekcia hardvéru. Ak zaškrtnete voľbu Flash LED, mali by sa rozblikať LED diódy na CPU. Vtedy máte istotu, že funguje komunikácia medzi riadiacou jednotkou a vývojárskym počítačom.

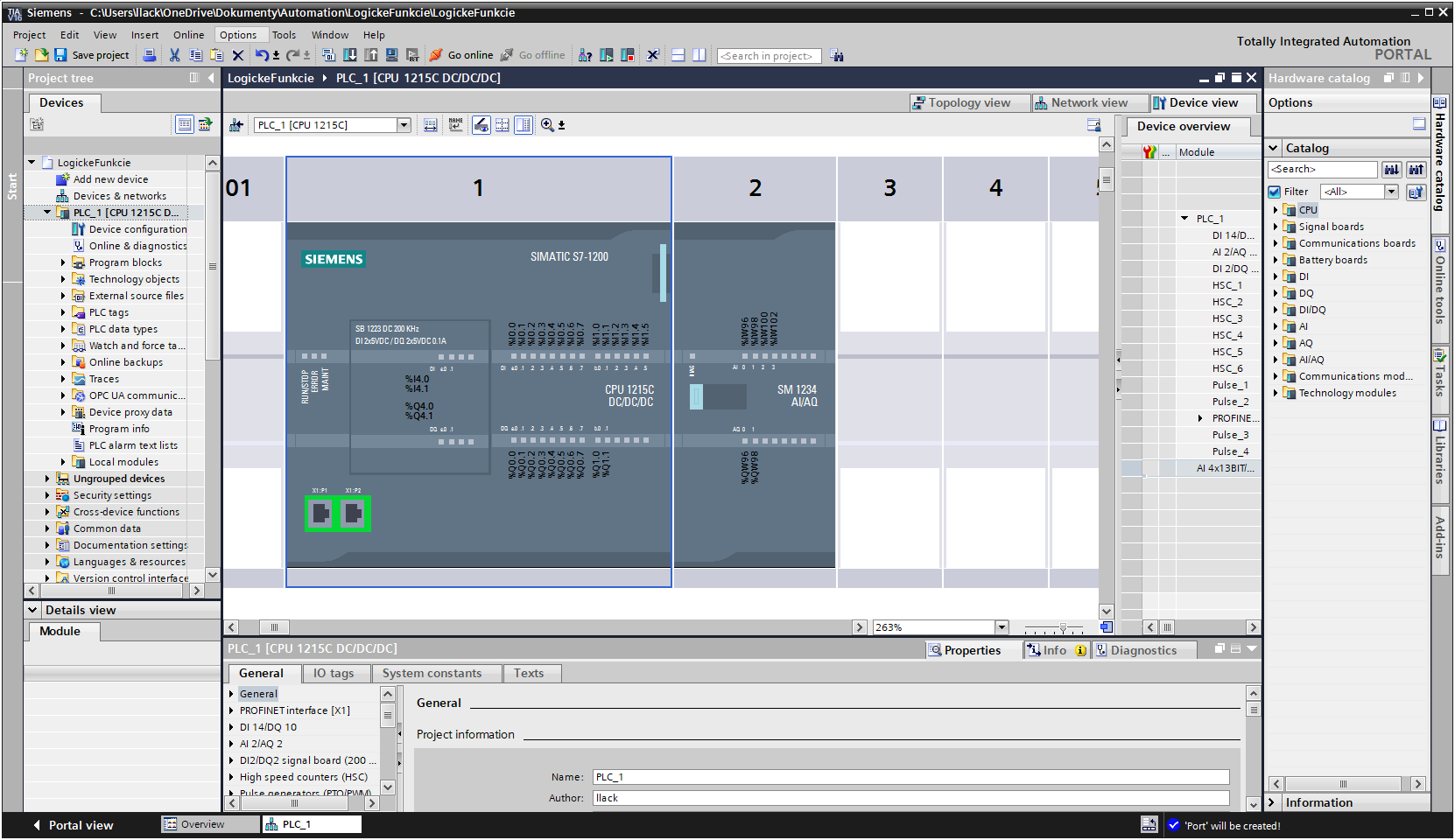

Následne sa v grafickej podobe zobrazia moduly, ktoré sú v konfigurácii.

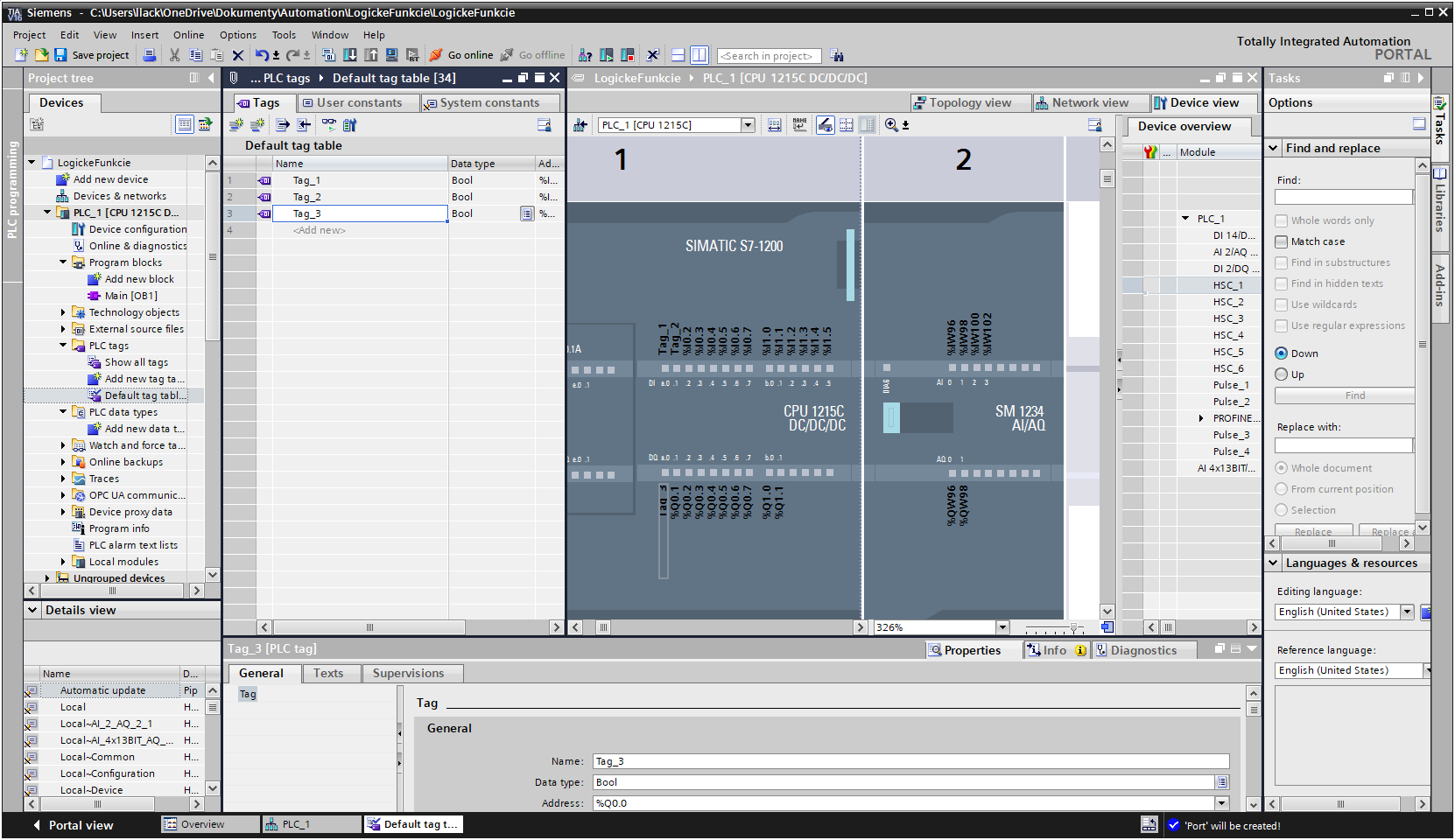

Pokračujeme priradením vstupov a výstupov. V zložke PLC tags vyberiete a najlepšie aj pomenujete vstupy a výstupy, ktoré v aplikácii použijete. Nechajte si zobraziť okno hardvérovej konfigurácie a tagov vedľa seba. Vstupy a výstupy môžete presúvať z obrázku do tabuľky. Postup je názorne ukázaný vo videu. Prípadne môžete túto fázu preskočiť a vstupy priraďovať až pri grafickom programovaní.

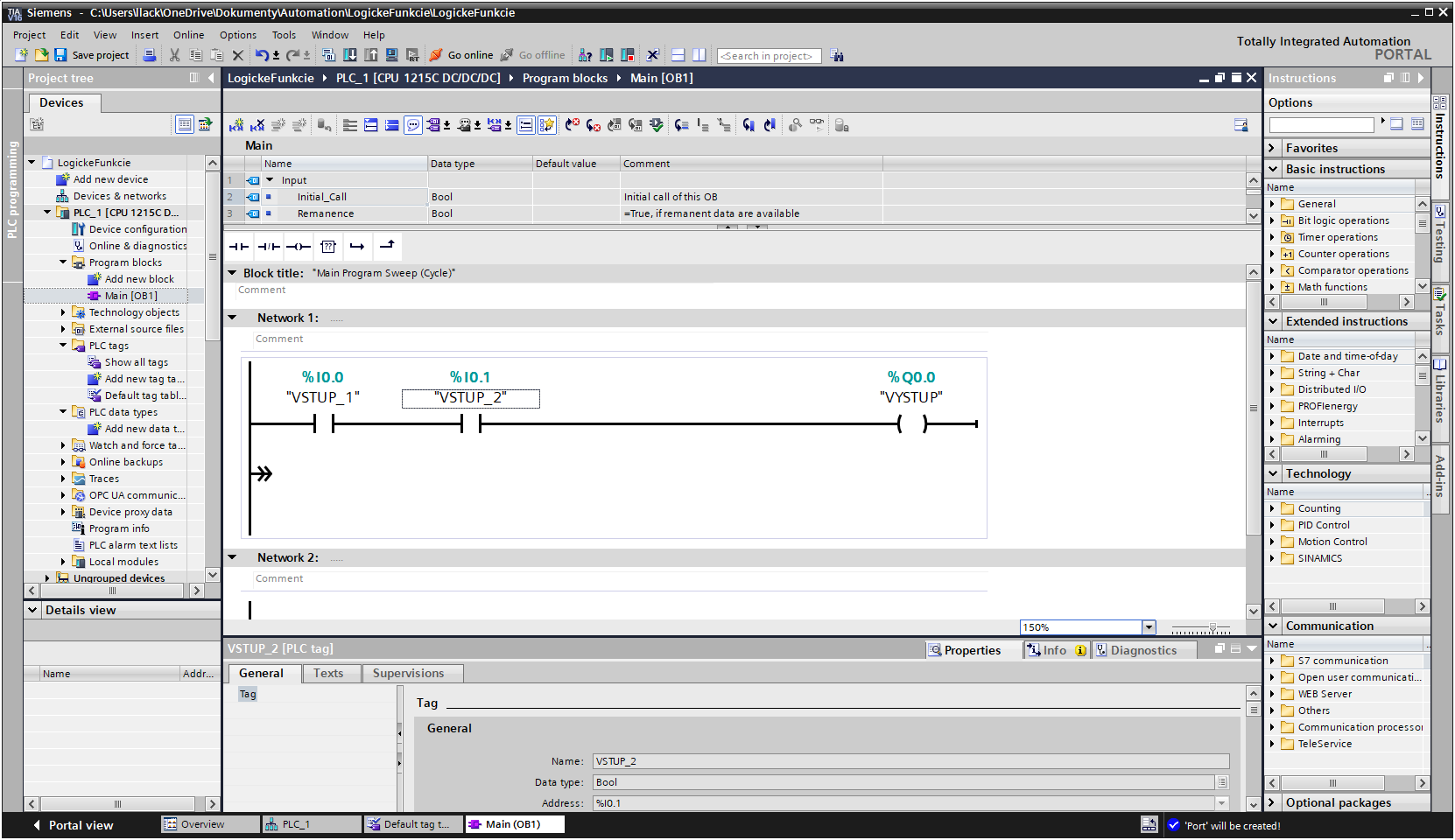

Vytvoríme jednoduchý priečkový diagram v ktorom realizujeme logickú funkciu sériovým zapojením dvoch vstupov ako kontaktov typu NO, čiže Normal Open.

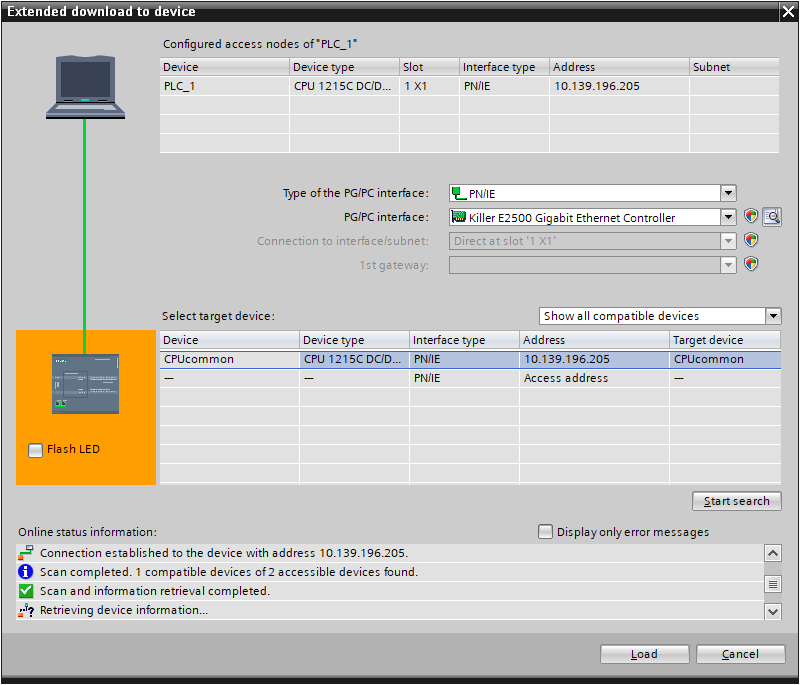

Po vytvorení diagramu je potrebné program skompilovať a zaviesť ho do PLC

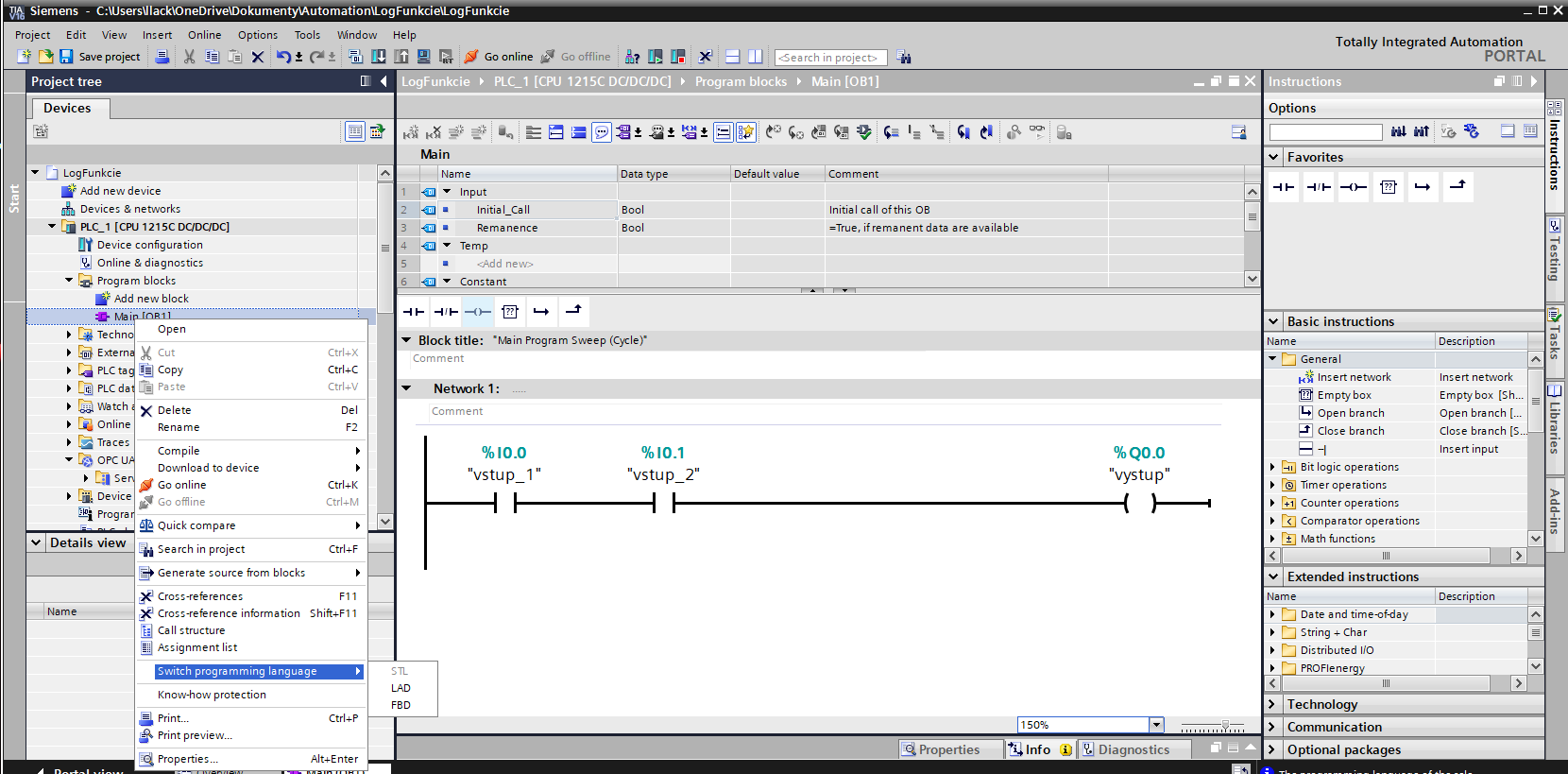

Vývojové prostredie umožňuje prepínanie medzi priečkovým diagramom LD (Ladder Diagram) a diagramom funkčných blokov FBD (Function Block Diagram)

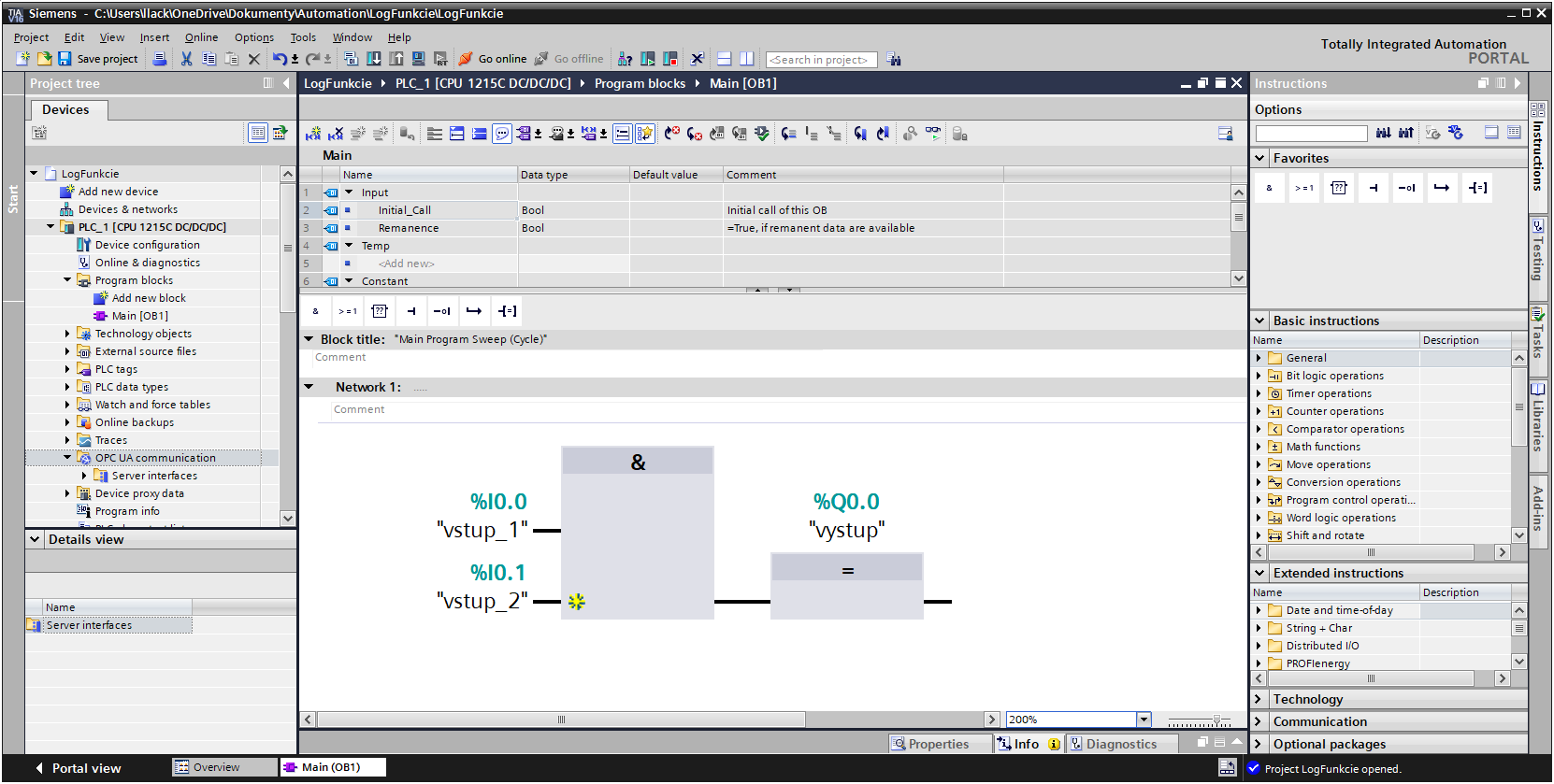

Funkcia AND vo FBD

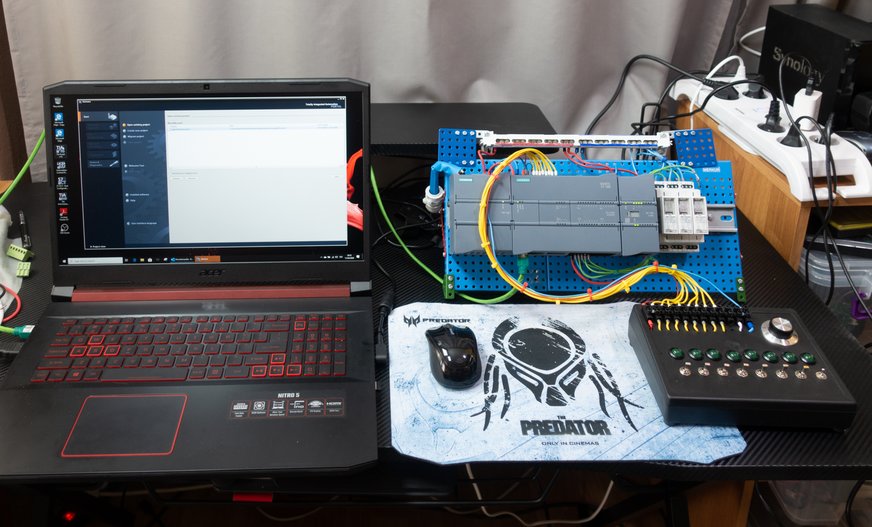

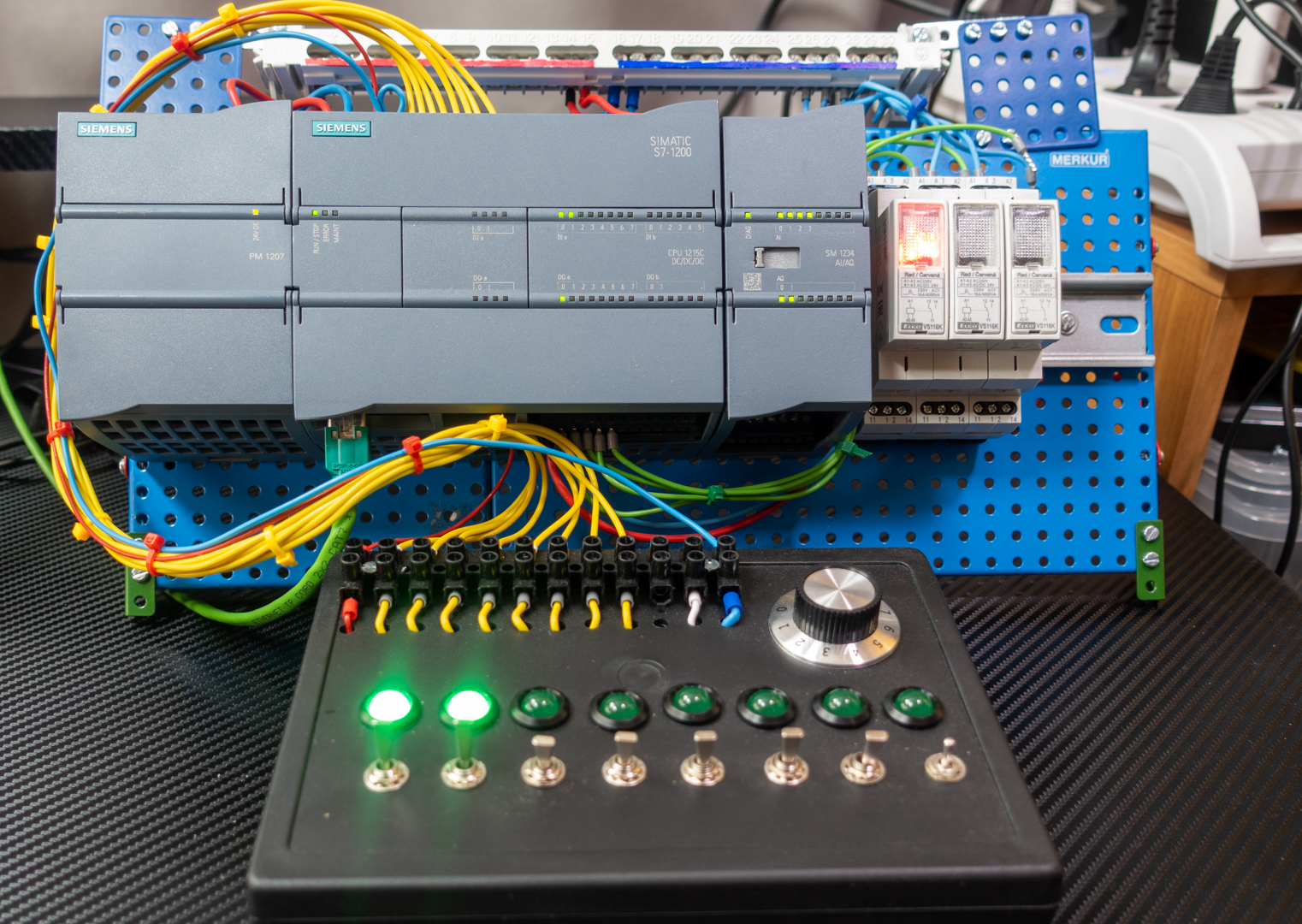

Aplikáciu môžete na testovacej, alebo reálnej zostave vyskúšať
V budúcom pokračovaní ukážeme možnosti simulácie a softvérového vynúteného nastavovania vstupov
