PLC – príklady pre smarthome automatizáciu II.

Mikrokontroléry
0

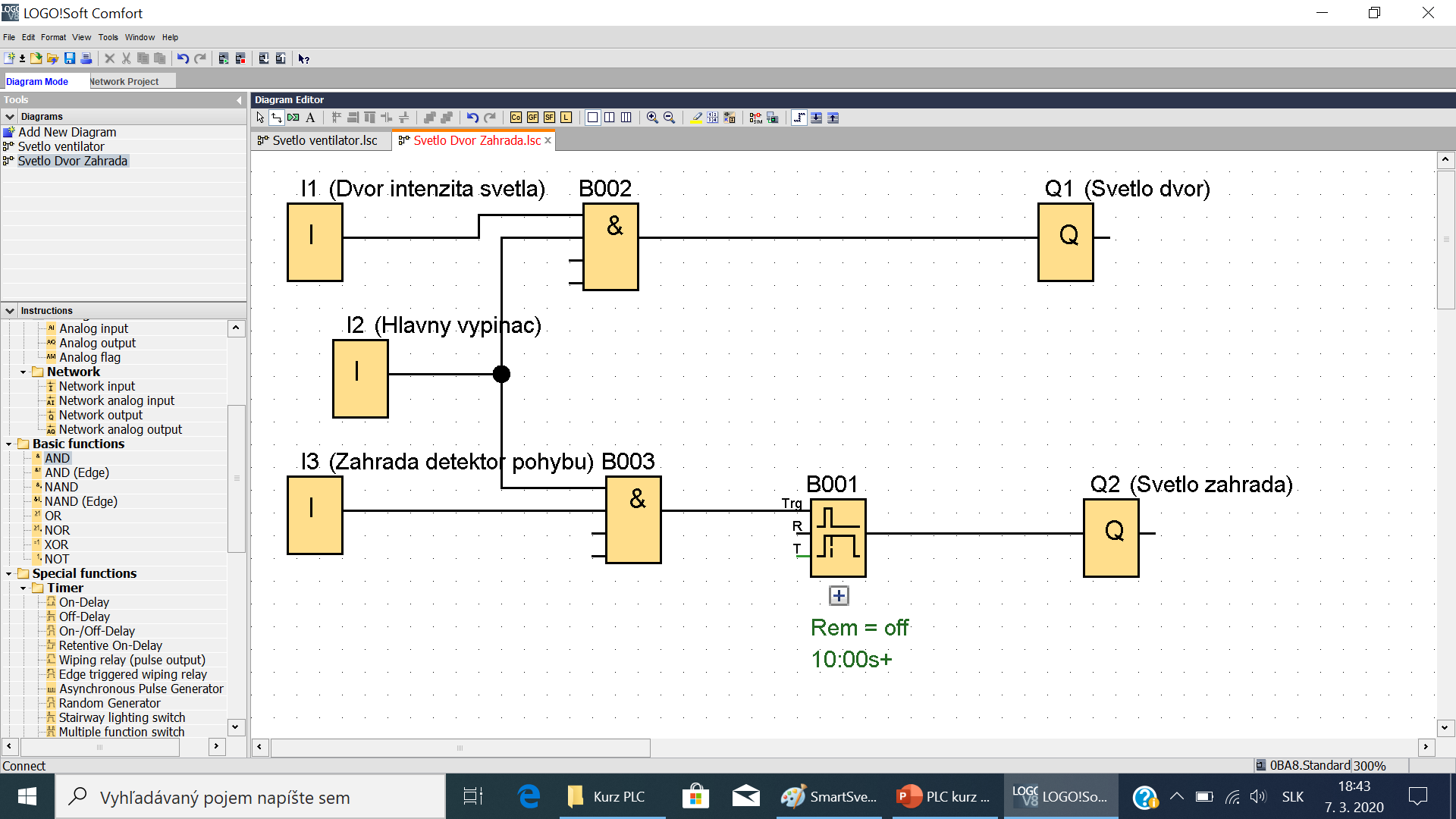

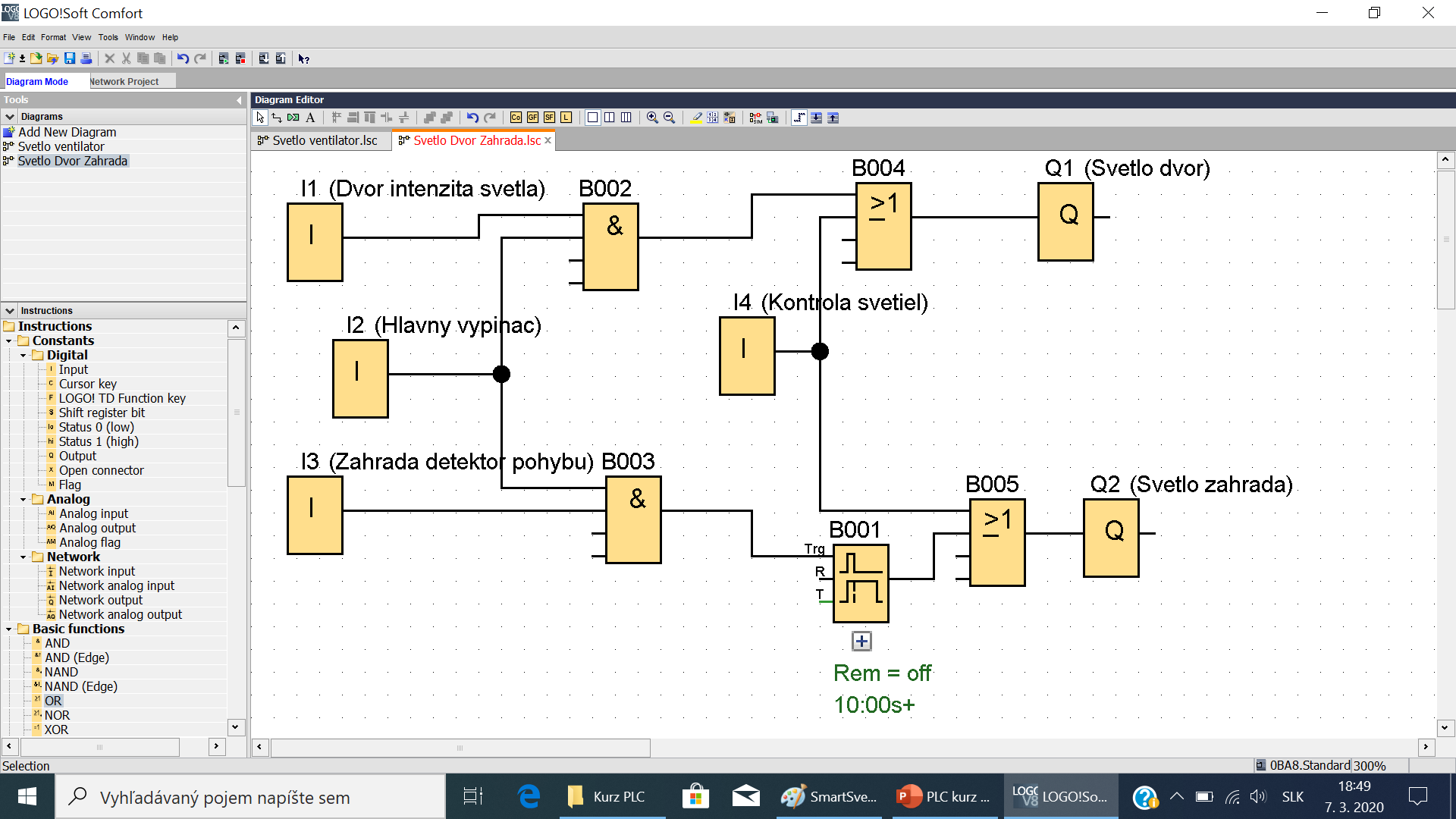

Ďalší príklad s tematikou smarthome pre PLC Siemens LOGO! bude riešiť jednoduchý systém na ovládanie osvetlenia vo dvore a záhrade. Osvetlenie na dvore je odvodené od senzora intenzity osvetlenia a osvetlenie záhrady od pohybového senzora. Keď zo záhrady odídete a senzor pohybu vás prestane snímať, svetlo bude ešte nastavený čas svietiť. Pre jednoduchosť budeme obidva senzory simulovať spínačmi.   Postup tvorby algoritmu vo forme diagramu funkčných blokov  je vo videu  Spínače, ktorými budeme simulovať senzory budú s aretáciou, pretože aj senzor osvetlenia aj senzor pohybu pripojené na vstupy PLC v prípade ak nastane príslušná udalosť generujú úroveň logická 1, čo je v tomto prípade napäťová úroveň 24V. V prípade snímača osvetlenie sa generuje logická 1 vtedy ak úroveň ok ... Zobrazit Galériu

Luboslav Lacko

Všetky autorove články
PLC Siemens Logo! priemyselná automatizácia SmartHome
