PLC Siemens SIMATIC S7-1200

Ak nepočítame jednoduchú riadiacu jednotku Siemens LOGO! určenú na prvé pokusy s PLC, prípadne na jednoduchú automatizáciu, napríklad nejakého systému v rámci smarthome, tak najdostupnejším PLC systémom od Siemensu je Simatic S7-1200. Riadiace jednotky a rozširujúce moduly sú vhodné aj na menšiu priemyselnú automatizáciu a samozrejme aj na automatizáciu inteligentných budov. Je to osvedčený systém, ktorý je na trhu už niekoľko rokov.

Video ukazuje koncepciu systému a jednoduchý príklad



Systém je koncipovaný ako modulárny. Základom je riadiaca jednotka, ktorá v závislosti od typovej varianty má integrované digitálne aj analógové vstupy a výstupy a niektoré riadiace jednotky majú aj reléové výstupy.

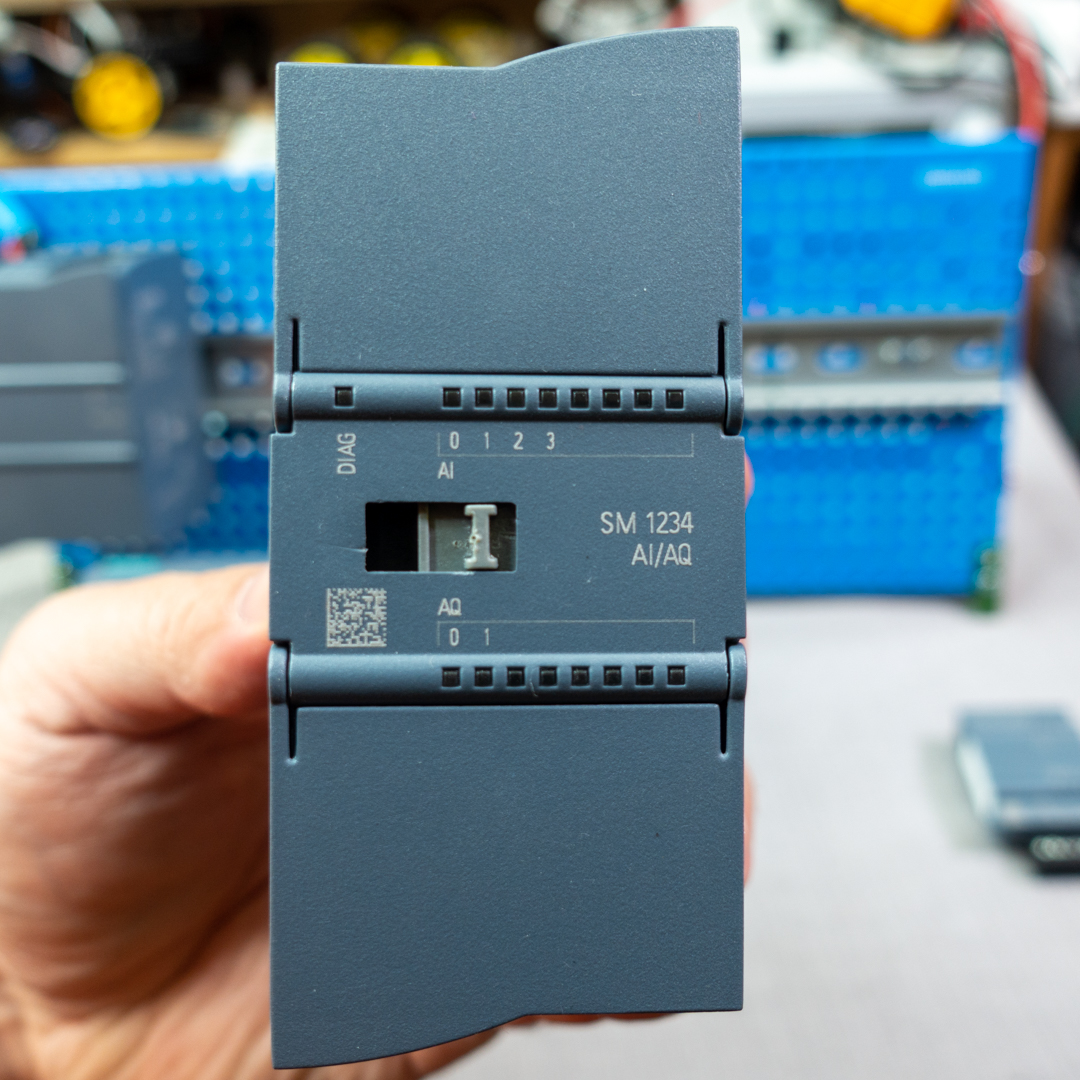

Vľavo CPU, vpravo rozširujúci modul 4 x analógový vstup a 2 x analógový výstup

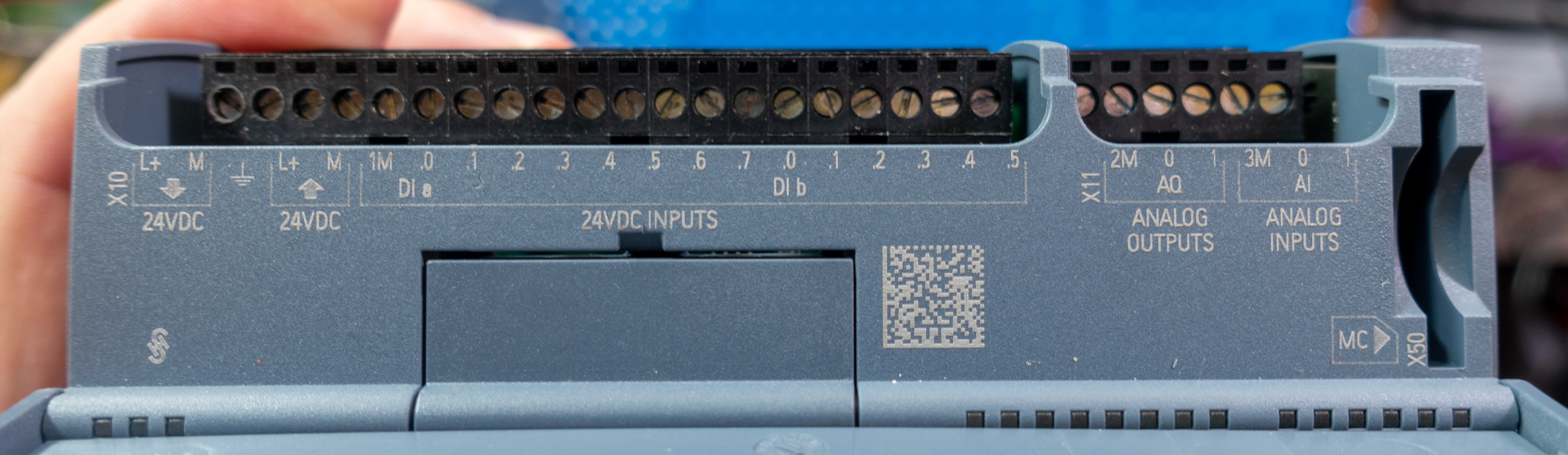

Napájanie a vstupy na svorkách v hornej časti CPU

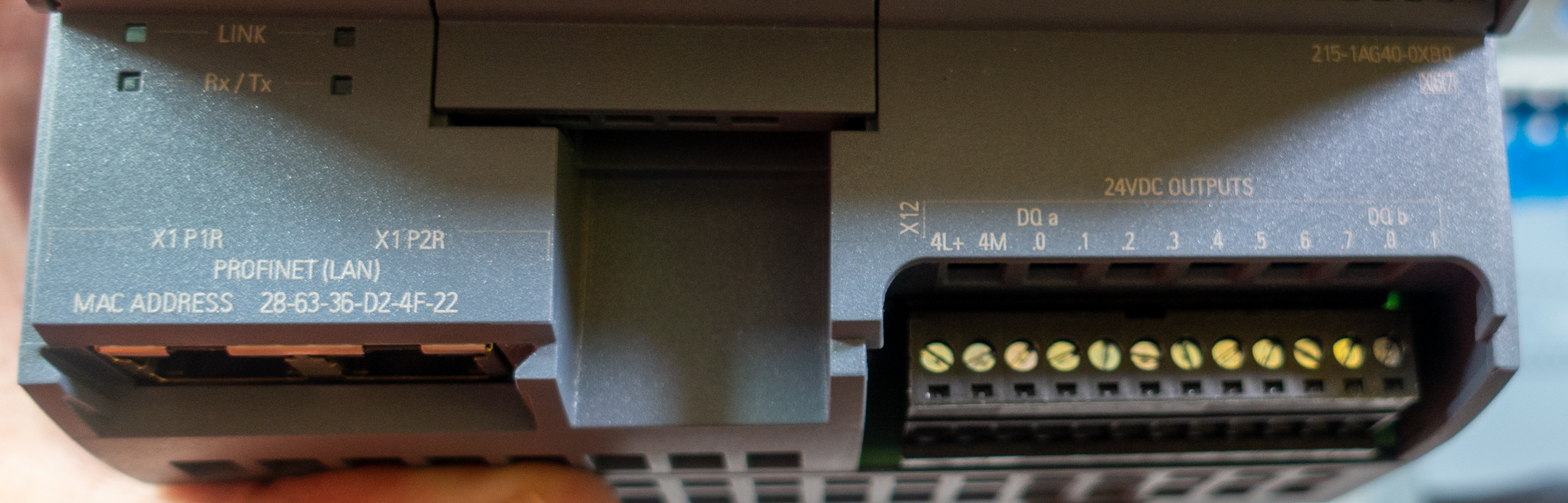

Konektory na sieťové pripojenie a výstupy na svorkách v dolnej časti CPU

K systémovej zbernici na pravom konektore je možné pripojiť dva rozširovacie moduly s rôznymi kombináciami vstupov a výstupov vrátane reléových a prípadne moduly pre termočlánok a odporový snímač Pt100. Pomocou konektora vľavo je možné pripojiť maximálne tri komunikačné moduly podporujúce PROFIBUS, RS232 / 485, AS-interface, CANopen, GPRS, DNP3 alebo IEC 60870.

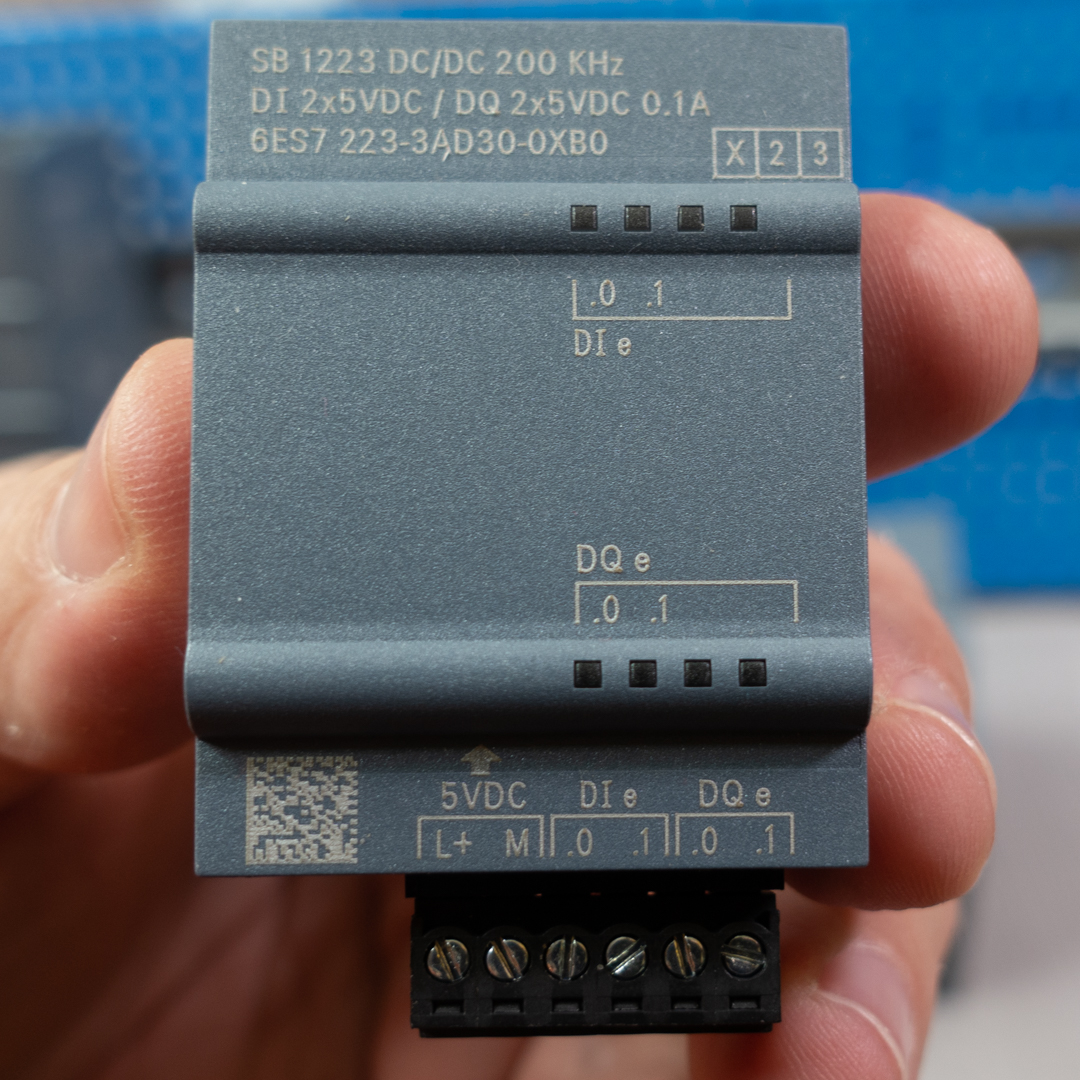

Na tele riadiacej jednotky je slot na zasunutie rozširujúceho modulu Signal Board (SB), napríklad takto môžete pripojiť modul s vstupmi a výstupmi s vzorkovacou frekvenciou 200 kHz.

Na ovládanie systémov môžete pripojiť dotykové panely (HMI, Human Machine Interface). V konfigurácii môžu byť až tri.

Digitálne vstupy pracujú s napätím 24 V pričom napäťová úroveň 0 – 5 V je považovaná za logickú nulu a úroveň 15 – 24 V za logickú jednotku. Analógové vstupy majú rozsah 0 až 10V.  Digitálne výstupy majú tiež napäťovú úroveň 24 V.

Integrované funkcie na čítanie a meranie, reguláciu a riadenie pohybu robia zo systému SIMATIC S7-1200 všestranný riadiaci systém, ktorý je pripravený pre rôzne automatizačné úlohy. Vďaka integrovaným PID regulátorom môžete precízne a efektívne prispôsobovať fyzické premenné (napríklad teplotu miestnosti) konkrétnej cieľovej hodnote.

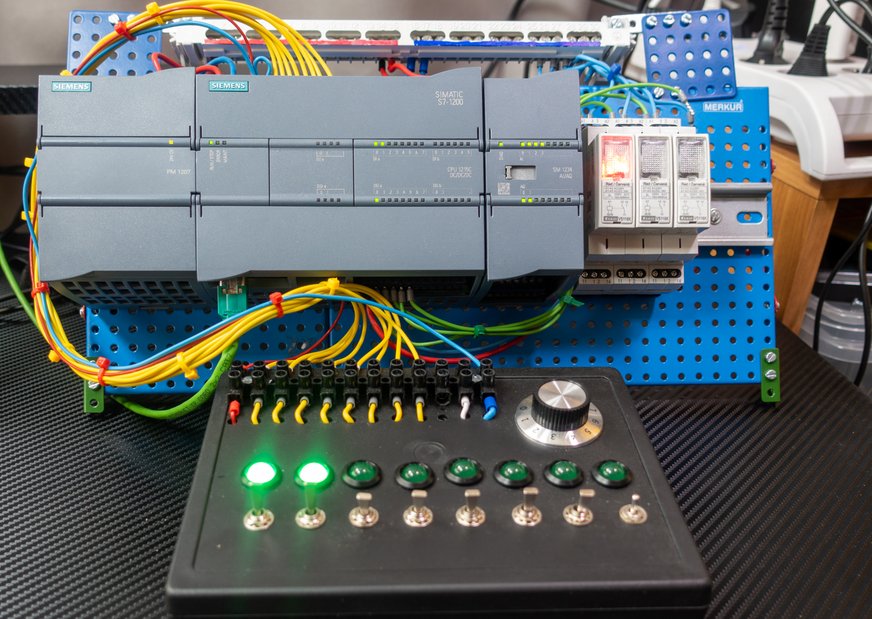

Testovacia zostava

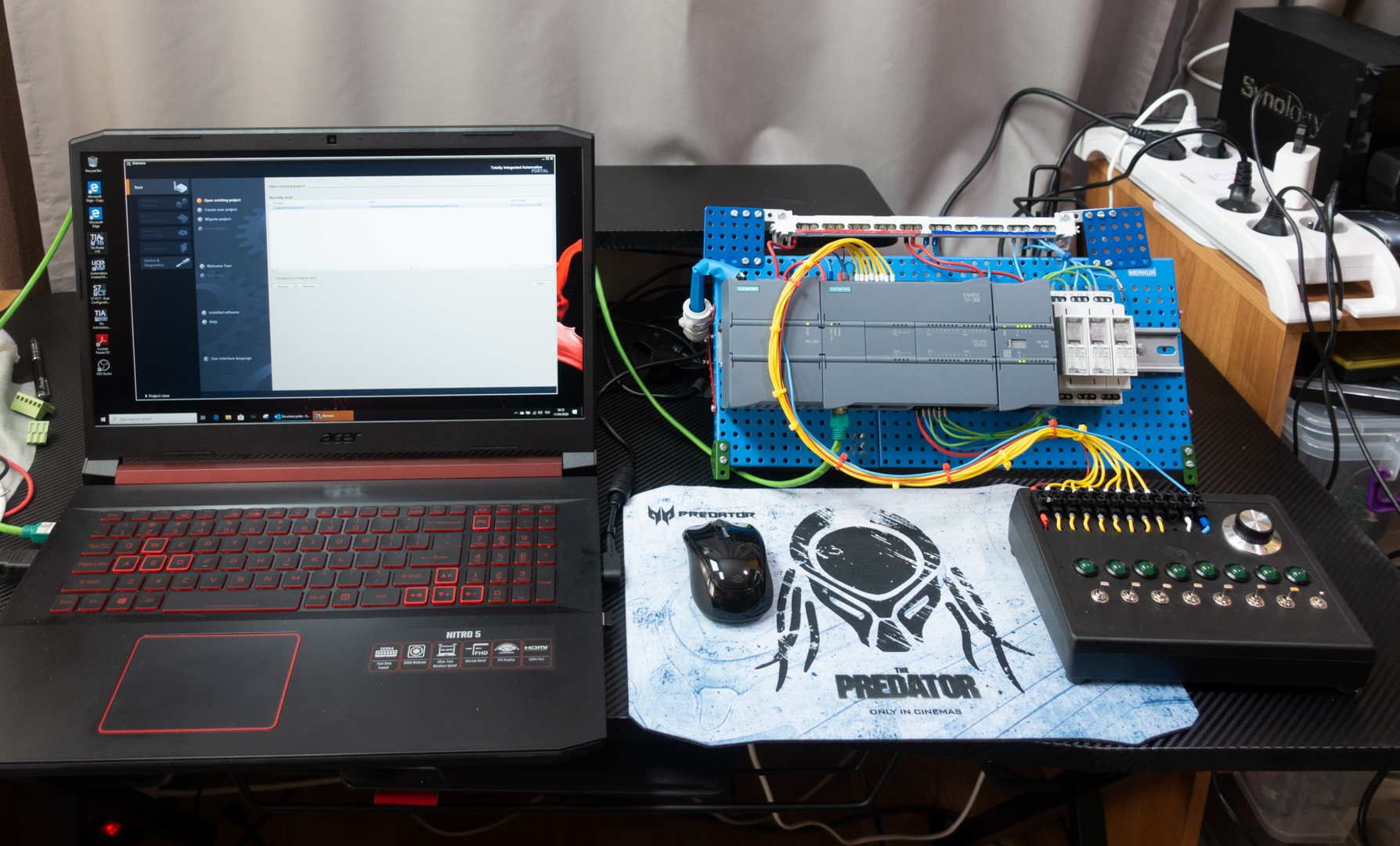

Testovacia zostava s vývojárskym počítačom

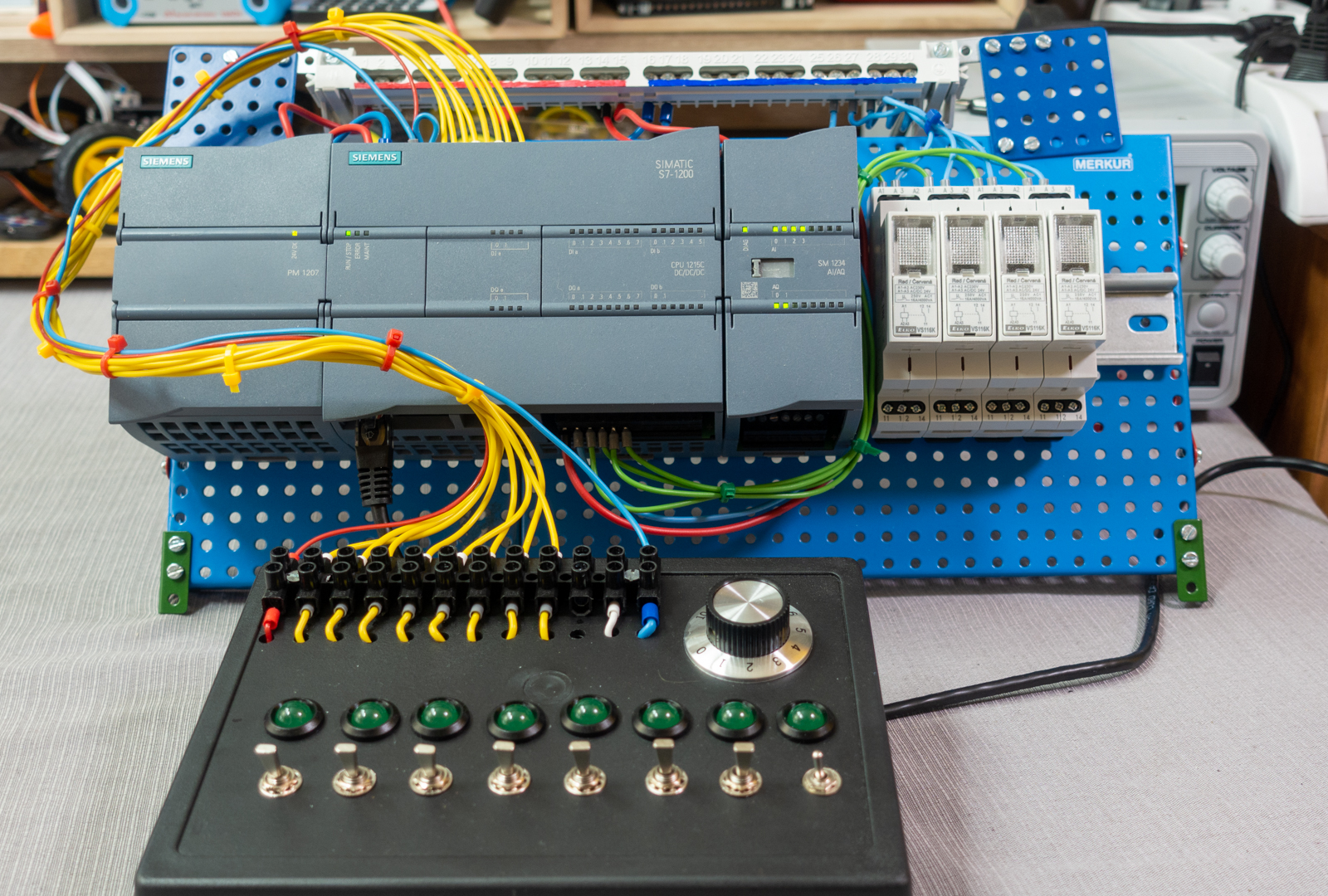

Príklad zostavy na výučbu a experimentovanie, ktorá sa používa na odborných školách

PLC Simatic S7-1200 sa programuje vo vývojovom prostredí Simatic Step 7, pričom jednotlivé nástroje sú integrované cez TIA portál (Totally Integrated Automation Portal. Postup vytvorenia projektu je vo videu a podrobne ho popíšeme v ďalšej časti seriálu
