Výkonný ventilátor Cooler Master Mobius 120 OC

0

Reálny výkon inštalovaného hardvéru závisí do značnej miery od účinnosti chladenia. Výmena ventilátorov za modernejšie, výkonnejšie a účinnejšie často prinesie rovnaký efekt ako výmena procesora, či grafickej karty. Samozrejme nie čo sa týka špičkového výkonu ako takého, ale času za ktorý je počítač tento špičkový výkon schopný poskytovať. Je to dôležité nielen pri hrách, ale aj pri rendrovaní videí, či CAD/CAM aplikáciách.  Ventilátory zo série Cooler Master Mobius využívajú konštrukciu Ring Blade, kde konce lopatiek sú ukotvené do prstenca. Takýto dizajn zabezpečuje vysoký výkon a nízku hlučnosť. Ventilátory sú vyladené na úroveň hluku minimálne o 6 dB nižšiu oproti ventilátorom klasickej konštrukcie. K zníženiu hlučnosti a vibrácií prispievajú aj gumové tlmiče v rohoch. Ventilátor Cooler Master Mobius 120 OC dosahuje maximálne otáčky 3200/min. Na kábli je trojstupňový ovládač otáčok, pomocou ktorého môžete nastaviť tri režimy: Extreme Performance (H), Performance (M) a Silence Cooling (L) . Ventilátor sme otestovali v rôznych simulovaných aj reálnych scenároch. Priebeh testov je vo videu

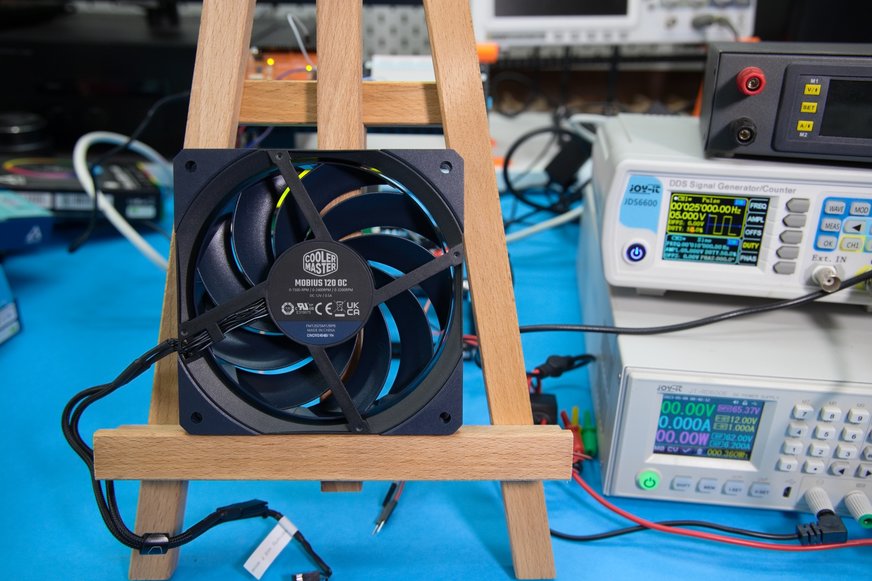

Otestoval som snímanie informácie o otáčkach, reguláciu otáčok pomocou PWM, prietok vzduchu pomocou meracieho prípravku, aj RGB podsvietenie a údaje výrobcu, čo sa týka maximálnych otáčok  môžem potvrdiť.

Parameter
Údaj od
výrobcu
Nameraná
hodnota
Otáčky H
 3200 +/- 10 % RPM
3180 RPM
Otáčky M
 2400 +/- 250 RPM
2400 RPM
Otáčky L
 1500 +/- 200 RPM
1560 RPM



Prietok H
149,7 m³/h (41,6 l/s)
44,7 l/s
Prietok M
111,3 m³/h (30,9 l/s)
33,3 l/s
Prietok L
68,3 m³/h (19 l/s)
20,9 l/s



Prietok H
149,7 m³/h (41,6 l/s)
27,2 l/s do záťaže
Prietok M
111,3 m³/h (30,9 l/s)
22,3 l/s do záťaže
Prietok L
68,3 m³/h (19 l/s)
15,8 l/s do záťaže



Tlak H
4,75 mm H₂O

Tlak M
2,76 mm H₂O

Tlak L
1,19 mm H₂O




Spotreba H
4,2 W
3,6 W
Spotreba M
2,4 W
2,1 W
Spotreba L
1,2 W
0,9 W



Hluk H
39,3 dB(A)
41,8 dB(A)
Hluk M
31,1 dB(A)
32,6 dB(A)
Hluk L
17,4 dB(A)
19,1 dB(A)

Prietok naprázdno sme merali anemometrom. Zmerali sme rýchlosť prúdenia vzduchu v m/s a zistili sme plochu kruhového prierezu vrtule ventilátora s priemerom 110 mm. Plocha je 0,0095 m2. Prietok, v našom prípade 4,7 m/s v režime H, 3,5 m/s v režime M a 2,2 m/s v režime L je vlastne výška pomysleného valca vzduchu, ktorý prejde ventilátorom za sekundu. Objem valca sa počíta tak, že sa vynásobí plocha základne a výška. Takto sme zistili prietok v m3.

Aby sme simulovali reálne podmienky prietoku vzduchu do záťaže, ktorú predstavuje obtekanie komponentov v skrinke, vyrobili sme merací prípravok ktorý funguje na rovnakom princípe, ako komerčné anemometre, čiže prúd vzduchu roztáča vrtuľku. Merací prípravok sme skalibrovali tak, že sme pri rôznych otáčkach nafukovali 90 litrové tenké vrecko do odpadkového koša. Toto vrecko pri nafukovaní kládlo prúdu vzduchu určitý pomerne malý odpor. Je to ekvivalentná situácia ako pri nasávaní a vyfukovaní vzduchu zo skrine cez prachové filtre a pri obtekaní dosiek v PC, prípadne rebier v chladiči procesora. Získali sme tak empirický vzťah na prepočet otáčok vrtule v našom prípravku na prietok,

Prietok = 0,32 x otáčky0,59  (litrov/sekundu)

Na vrtuli meracieho prípravku sme pri jednotlivých stupňoch namerali otáčky: 1860,5 ot/min (H),    1327,9 ot/min (M) a   743,4 ot/min (L) čo sa rovná prietokom 27,2 l/s (H), 22,3 l/s (M) a 15,8 l/s (L)

Hluk pozadia pri našich meraniach bol 37,8 dB, takže po jeho odčítaní sú namerané hodnoty hluku vo vzdialenosti 15 cm od stredu ventilátora úplne špičkové. Ventilátor samozrejme vyfukoval vzduch na opačnú stranu, než bol umiestnený merací mikrofón.  Pri posudzovaní zvuku ventilátorov herných počítačov je dôležitá aj jeho frekvencia. Úmyselne píšeme zvuku a nie hluku, pretože príjemný dobre vyladený zvuk ventilátora Mobius 120 OC pri maximálnych otáčkach 3200 RPM posilňuje subjektívny pocit z výkonného počítača. Samozrejme platí to len pri niektorých hrách. Pri editovaní a rendrovaní videí, či práce v CAD/CAM a iných na výpočtový a grafický výkon náročných programoch hluk ruší a preto sa konštruktéri ventilátorov snažia aby bol čo najnižší.

V ďalšej tabuľke je porovnanie s ventilátormi Mobius 120, ktoré sme testovali doteraz

Typ
RPM
výrobca
RPM
namerané
Prietok
l/s
Hluk
dB (A)
Mobius 120
 2050
2100
14,9
49,4
Mobius 120 P ARGB
 2400
2460
21,7
52,3
Mobius 120 OC H
3200
3180
27,2
41,8
Mobius 120 OC M
2400
2400
22,3
32,6
Mobius 120 OC L
1500
1560
15,8
19,1

Mobius 120 OC je pri vyšších otáčkach a podstatne vyššom prietoku vzduchu zároveň oveľa tichší.

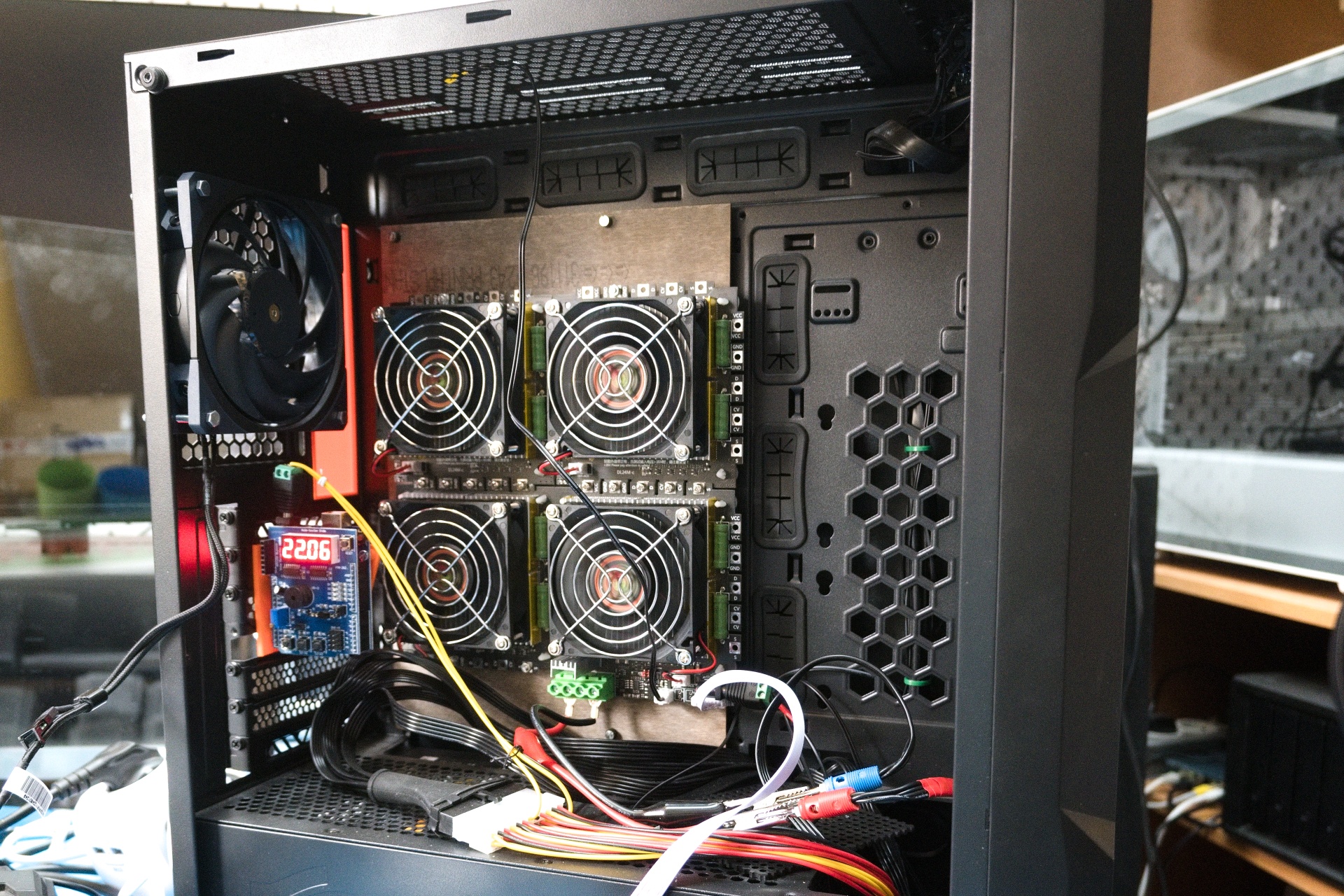

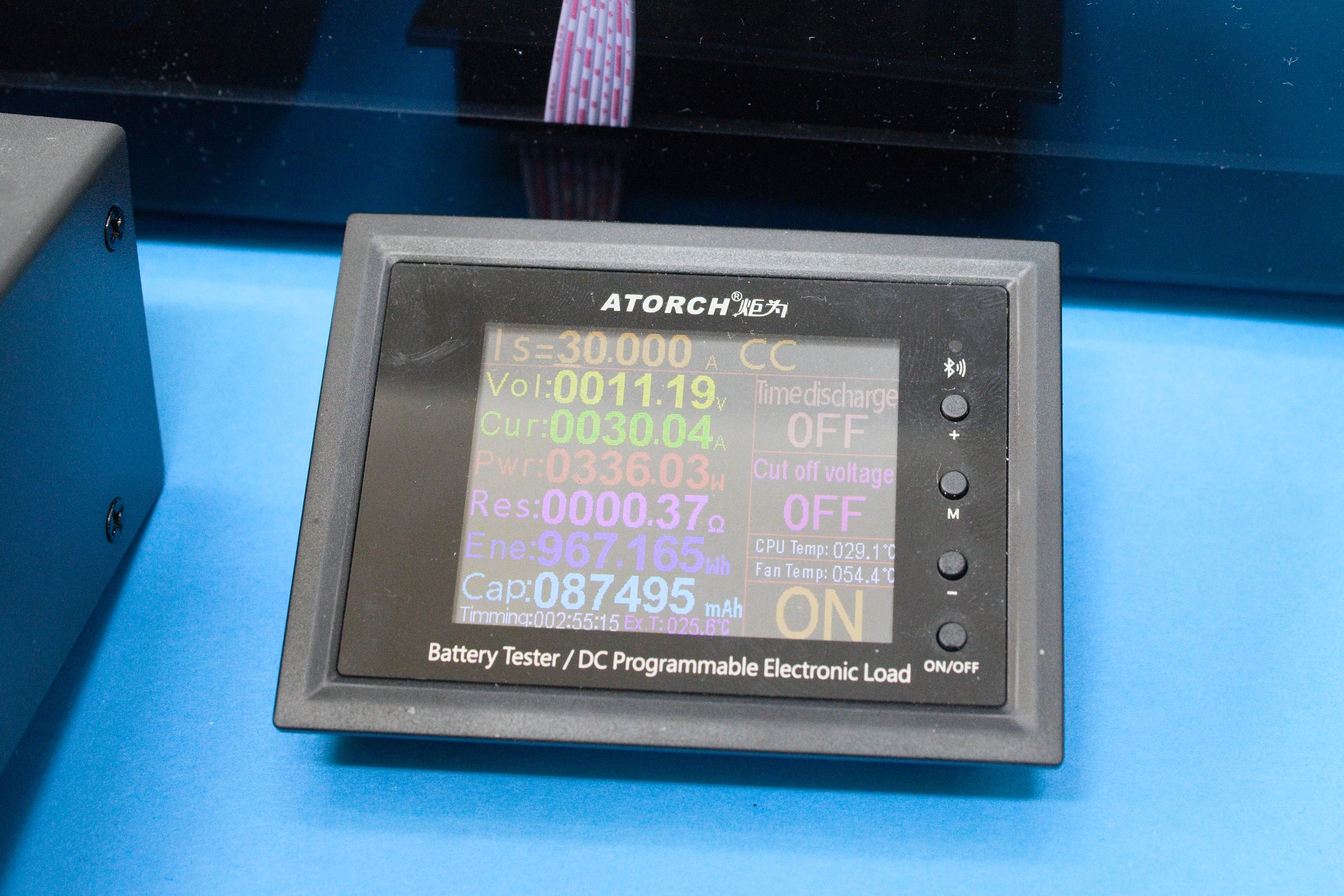

Ventilátory sme testovali aj v PC skrini s umelou záťažou, na ktorej sme nastavili prúd 30 A pri napätí 12 V čo v praxi znamená TDP 350 W, zodpovedajúcej priemernej záťaži pri náročnejšej hre. V skrini bol len jeden ventilátor Mobius 120 OC namontovaný v zadnej časti, ktorý vysával ohriaty vzduch z vnútra skrine von. Teplota čipov pod ventilátormi zodpovedajúca teplote CPU bola 26,3 °C  a teplota v hornej časti skrinky, kde bola len prázdna mriežka bez ventilátorov bola 55,7 °C

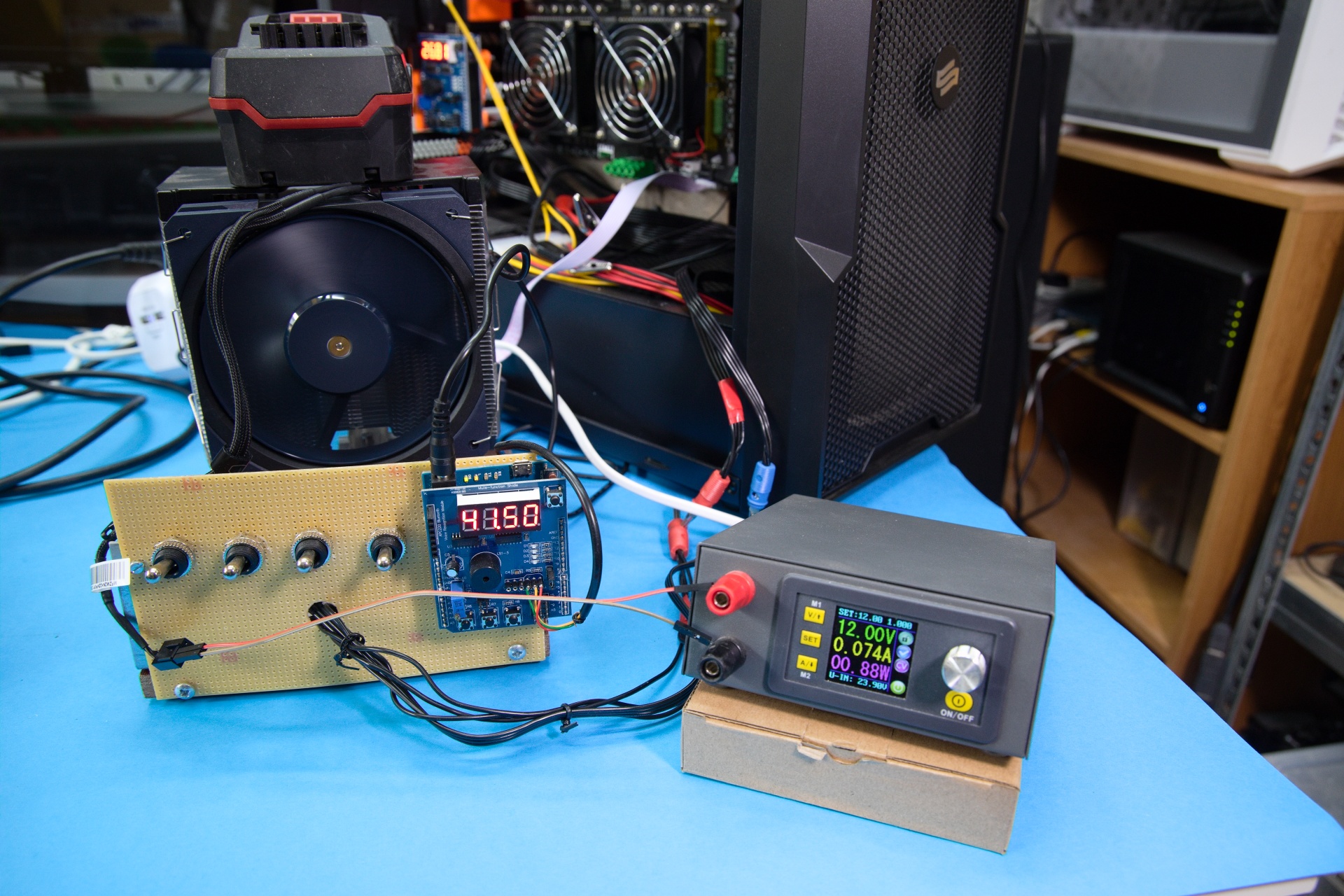

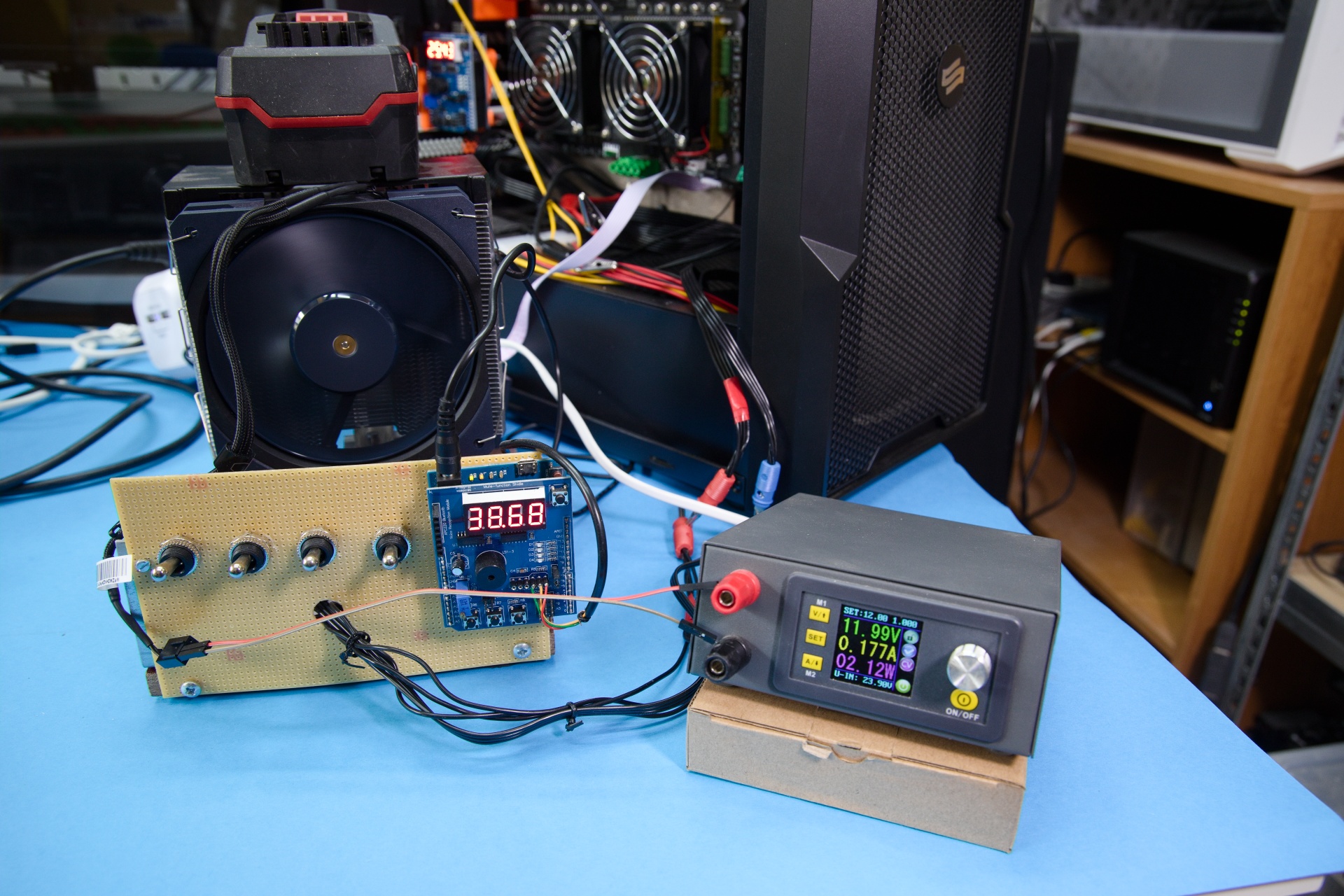

Test na prípravku simulujúcom procesor s TDP 160 W v režimoch H, M a L

Mobius 120 OC som testoval nielen v laboratórnych podmienkach, ale aj v skrini PC, ktorú používam na editovanie videa a hranie, pričom výkonnejší Mobius 120 OC bol vzadu.
