Ako rozobrať moderný smartfón

Čoraz viac výrobcov smartfónov sa pripája k trendu „self repairing“. Umožňujú svojpomocné opravy spočívajúce vo výmene niektorého komponentu, najčastejšie batérie, poškodenej zadnej steny, displeja, či USB-C konektora. Zverejňujú podrobné servisné návody a umožňujú kúpu náhradných dielov a niekedy aj upravia konštrukciu tak, aby sa prístroj dal ľahšie rozobrať. Napriek tomu je rozobratie moderného smartfónu relatívne náročnou, avšak pre šikovného kutila zvládnuteľnou úlohou.

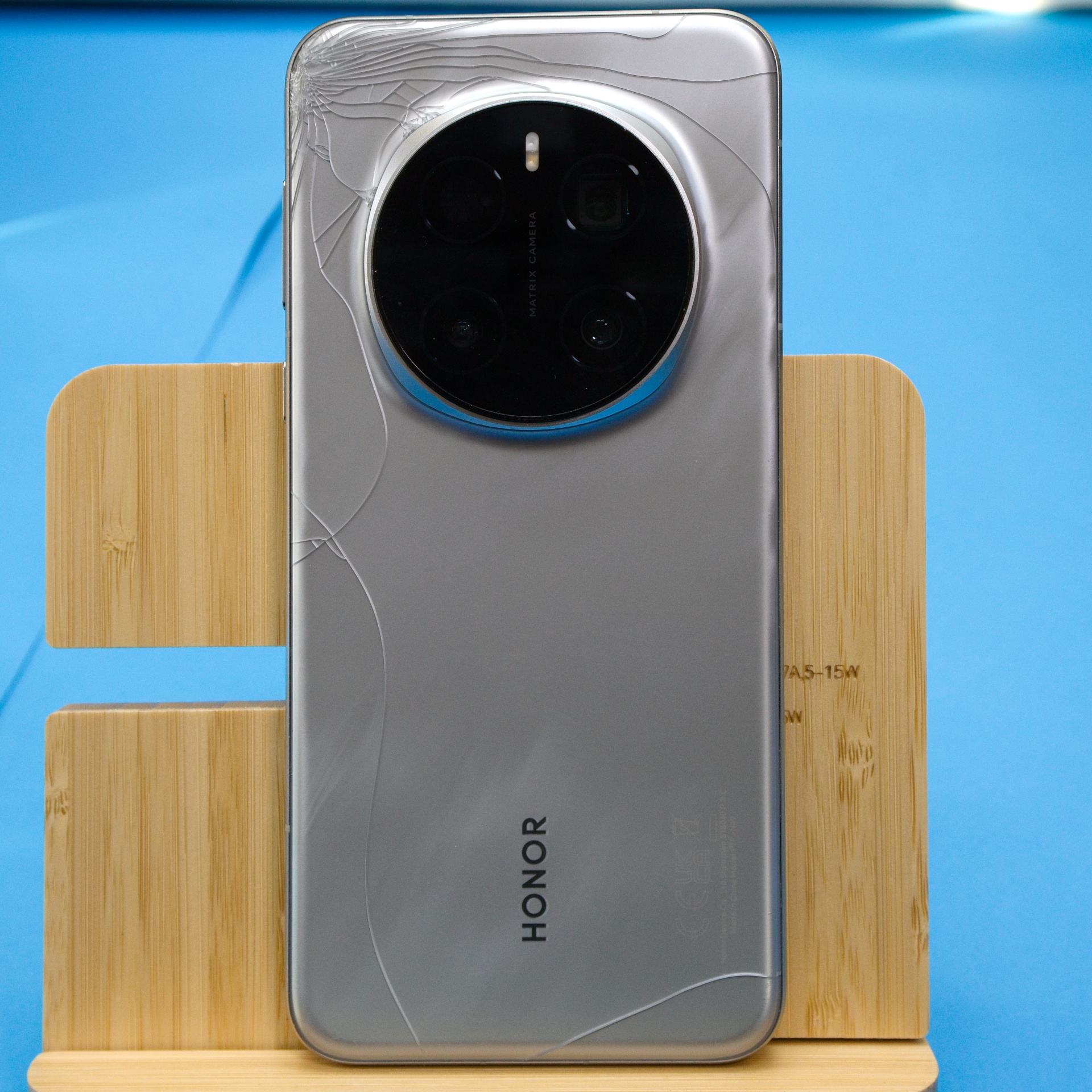

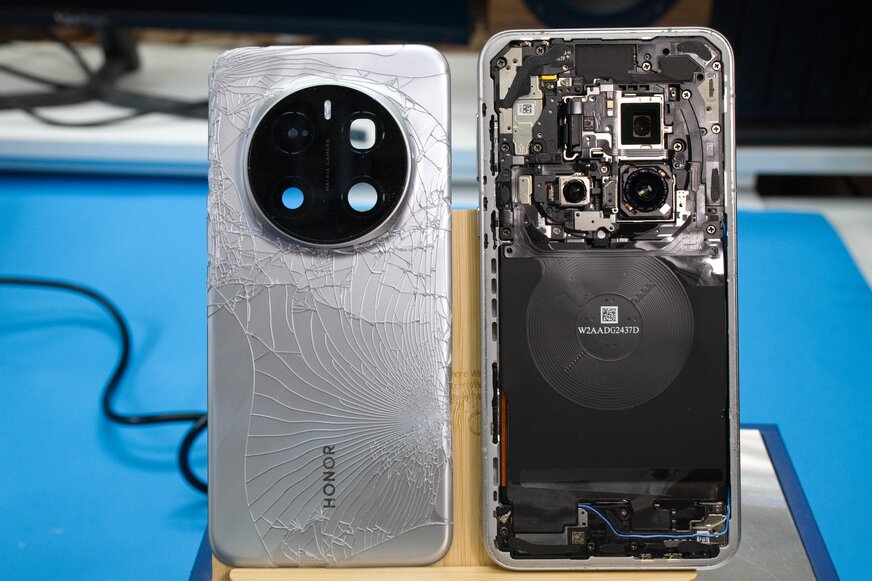

Dôvodom rozobratia v našom prípade bola výmena prasknutej zadneh steny

Možnosť jednoduchého rozobratia je v protiklade so snahami o čo najtenšie telo a odolnosť proti vode a prachu. To sa dá dosiahnuť jedine pomocou lepidiel a tesnení, ktoré zabraňujú jednoduchému prístupu k vnútorným komponentom. Preto výrobcovia bežným používateľom odporúčajú zveriť opravu autorizovanému servisu. Napriek tomu mnohí technologickí nadšenci a domácich majstri si chcú opraviť svoje zariadenie sami. Preto prinášame všeobecný návod, ako bezpečne rozobrať moderný smartfón so zameraním na odobratie zadnej steny, zmäkčenie lepidla a použitie vhodných nástrojov.

Video ukazuje postup demontáže zadnej steny smartfónu HONOR Magic 7 Pro

Príprava

Predtým, než sa pustíte do rozoberania smartfónu, je nevyhnutné pripraviť si čisté, a dobre osvetlené pracovisko, kde budete mať po ruke všetky potrebné nástroje. Napriek tomu, že moderné elektronické zariadenia nie sú až tak citlivé na statickú energiu ako kedysi, odporúčame použiť antistatickú podložku a náramok, aby ste znížili riziko poškodenia elektroniky elektrostatickým výbojom. Alebo aspoň nemajte na sebe oblečenie z umelých materiálov generujúcich elektrostatický náboj. Skôr než začnete je potrebné smartfón vypnúť a vybrať SIM kartu aj pamäťovú kartu. Dôrazne tiež odporúčame zazálohovať si dôležité dáta pre prípad, že by počas rozoberania došlo k poškodeniu zariadenia.

Na rozobratie smartfónu budete potrebovať teplovzdušnú pištoľ alebo vyhrievaciu podložku.

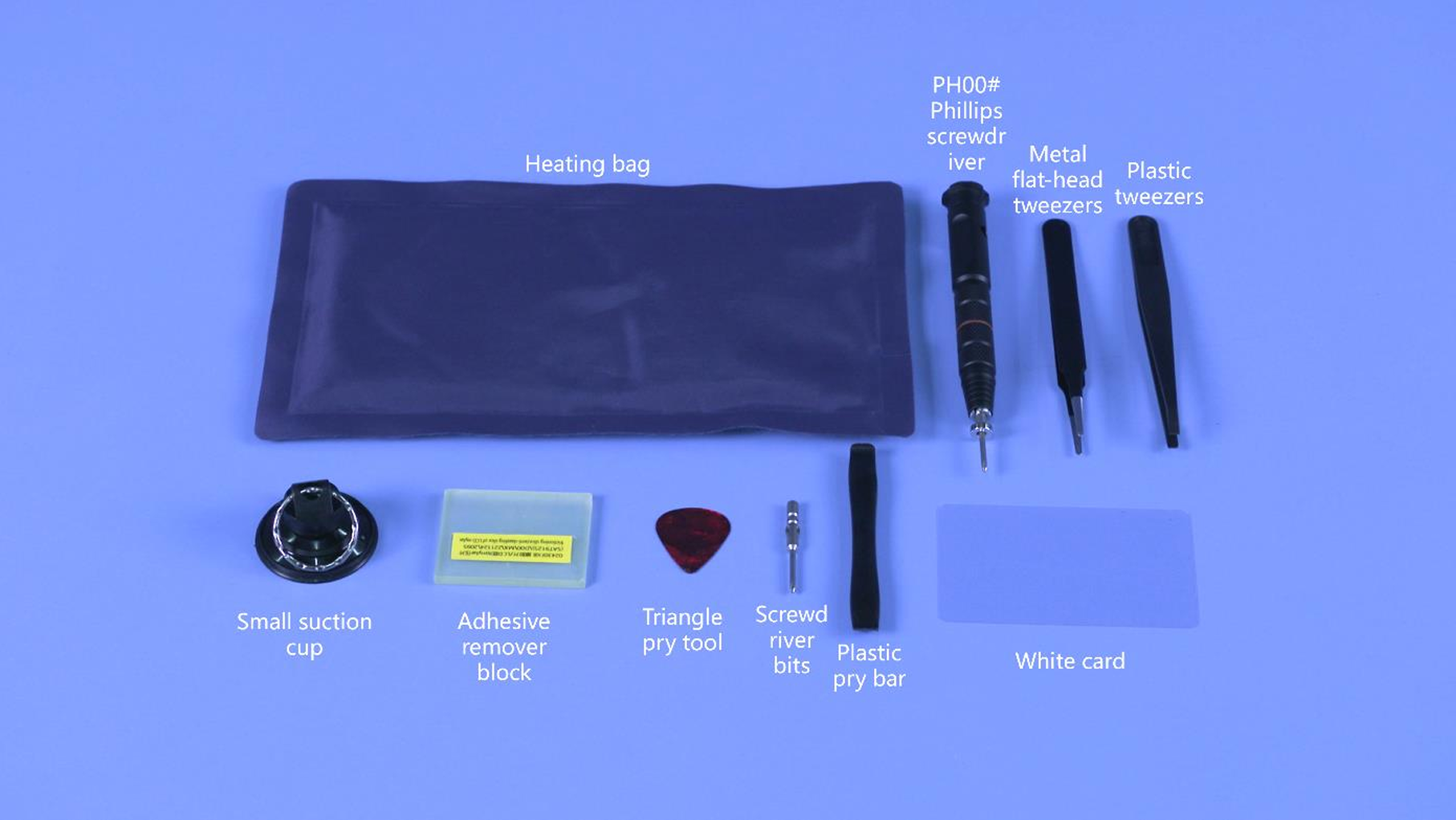

Ďalej budete potrebovať prísavku, ktorá pomáha oddeliť zadný kryt bez použitia nadmernej sily na páčenie a plastové otváracie nástroje, ktoré zabraňujú poškriabaniu a poškodeniu krytu. Dobre poslúži aj gitarové trsátko. Na prípadné uvoľnenie skrutiek budete potrebovať malé skrutkovače typ Phillips alebo Torx a tiež pinzetu na manipuláciu s drobnými súčiastkami a vysúvanie a zasúvanie ohybných konektorov. Nezabudnite si pripraviť aj malú misku na odloženie skrutiek a iných drobných súčiastok, aby ste nič nestratili.

Pri novších zariadeniach môže svojpomocná oprava znamenať stratu záruky. Nesprávny postup môže viesť k poškodeniu základnej dosky, flex káblov alebo batérie. Lítiové batérie sú citlivé na prepichnutie a prehriatie, takže pracujte opatrne.

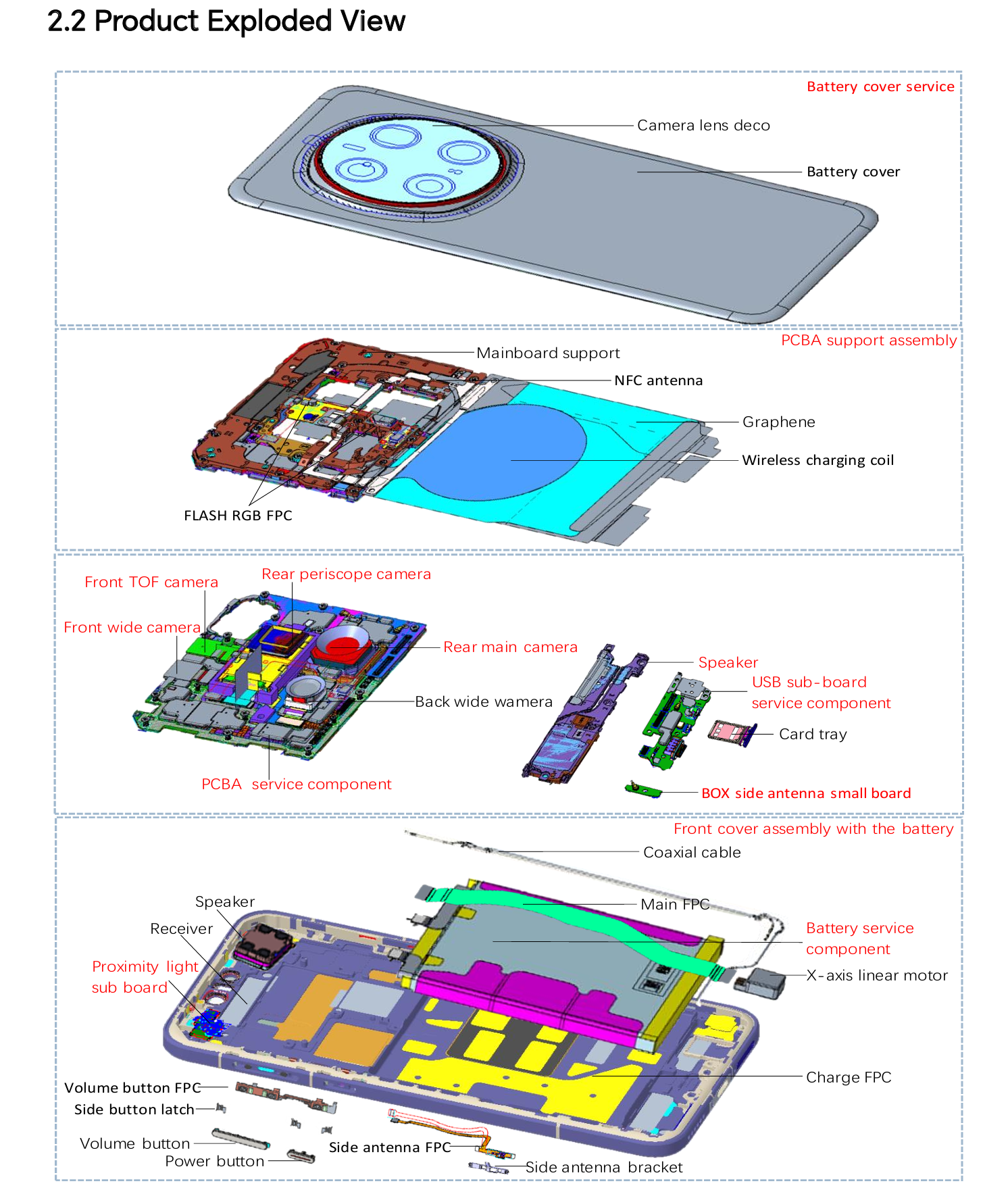

Expandovaná schéma z návodu na self-repairing

Odporúčame si pred rozobratím pozrieť video návody pre konkrétny model a dobre sa oboznámiť s konštrukciou daného telefónu. Nezabúdajte na slovenské príslovie: „Pomaly ďalej zájdeš.“ Pri oprave technológií platí dvojnásobne.

Ohriatie zadnej steny

Väčšina moderných smartfónov má zadnú stenu prilepenú silným lepidlom, ktoré zabezpečuje nielen pevnosť, ale aj tesnosť voči vode a prachu. Toto lepidlo po ohriatí na 70 – 80 °C zmäkne, takže zadná stena sa bude dať opatrne odobrať. Prvým krokom je preto ohriatie zadnej steny, buď pomocou teplovzdušnej pištole, alebo špeciálnej vyhrievanej podložky.

Pred ohrievaním odstráňte všetky kryty a fólie, ktoré by mohli brániť prenosu tepla.

Teplovzdušnú pištoľ nastavte na teplotu približne 80 – 100 °C a rovnomerne ohrievajte okraje zadnej steny smartfónu. Dávajte pozor, aby ste zariadenie neprehriali, príliš vysoká teplota môže poškodiť vnútorné komponenty alebo displej. Odporúča sa ohrievať maximálne 10–15 sekúnd na jednom mieste a postupne prechádzať po celom obvode. Ak použijete vyhrievanú podložku, treba ju nastaviť na požadovanú teplotu, zvyčajne 70–80 °C. Smartfón sa na podložku priloží zadnou stenou, konkrétne jej plochou časťou, takže platforma s objektívmi fotoaparátov by mala byť mimo plochy podložky. Zadná stena sa ohrieva 3 – 5 minút, podľa popisu v servisnom návode. Výhodou je rovnomerné rozloženie tepla, čo minimalizuje riziko poškodenia. Niektoré súpravy na rozoberanie smartfónov obsahujú gélový vankúš, ktorý sa najskôr ohreje ponorením do vriacej vody a následne sa na 3 – 5 minút priloží na zadnú stenu smartfónu.

Oddelenie zadnej steny

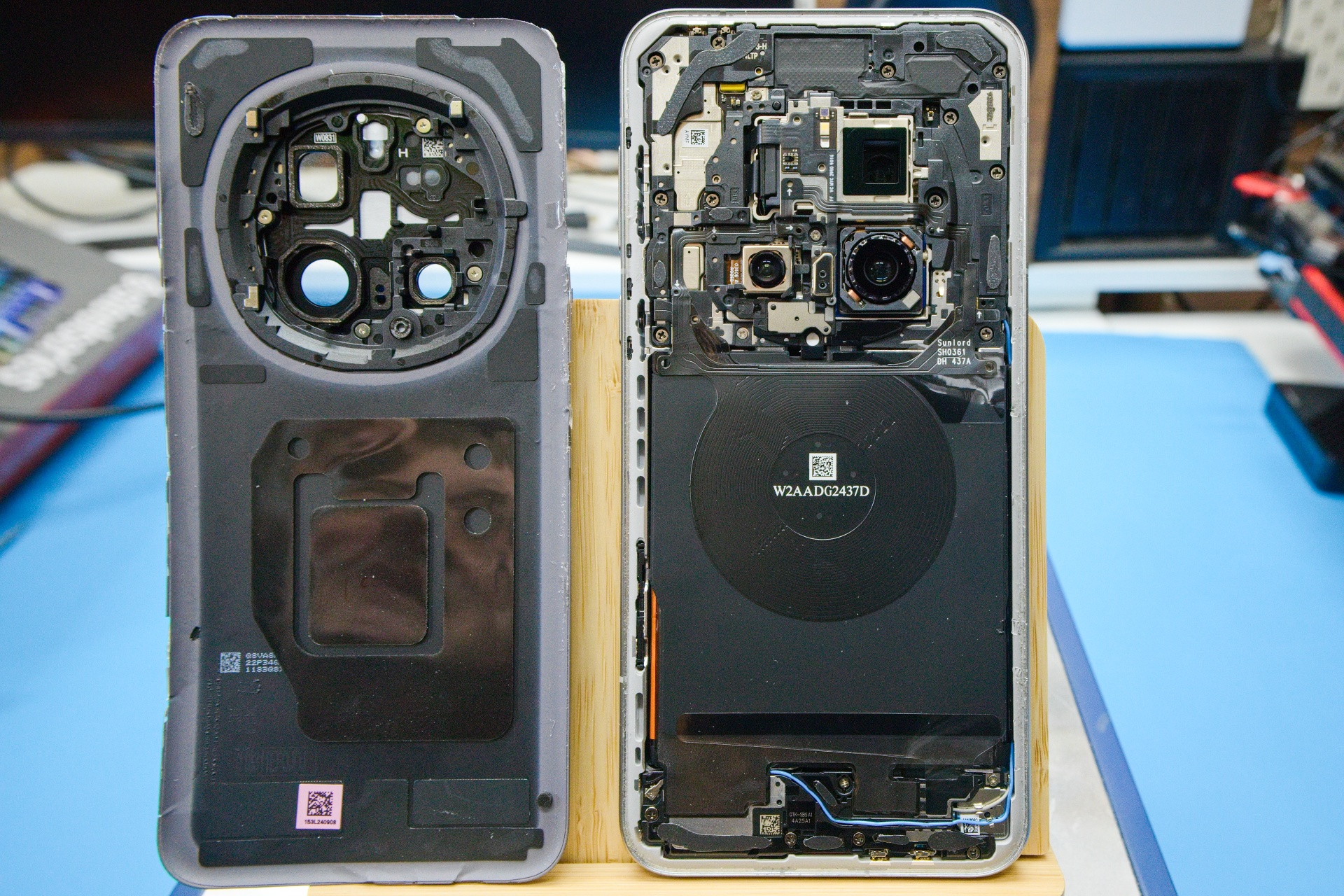

Po zahriatí by malo byť lepidlo dostatočne mäkké, aby ste mohli začať s oddelením zadnej steny. Priložte prísavku na hladkú časť krytu, najlepšie v blízkosti dolného rohu, pevne ju pritlačte a jemne ťahajte smerom nahor. Medzi zadný kryt a rám smartfónu vsuňte tenký plastový otvárací nástroj alebo gitarové trsátko. Ním opatrne oddeľte zadnú stenu od rámu po celom obvode. Nikdy nepoužívajte kovové nástroje, ktoré by mohli poškodiť sklo alebo plasty. Pracujte opatrne, ak narazíte na odpor, znova opatrne zahrejte dané miesto a pokračujte v otváraní, prípadne skúste iný uhol nástroja. Násilie môže viesť k prasknutiu skla alebo poškodeniu vnútorných komponentov. Dávajte pozor na kábliky: Pod zadnou stenou sa často nachádzajú konektory k snímaču odtlačkov prstov alebo ďalším senzorom.

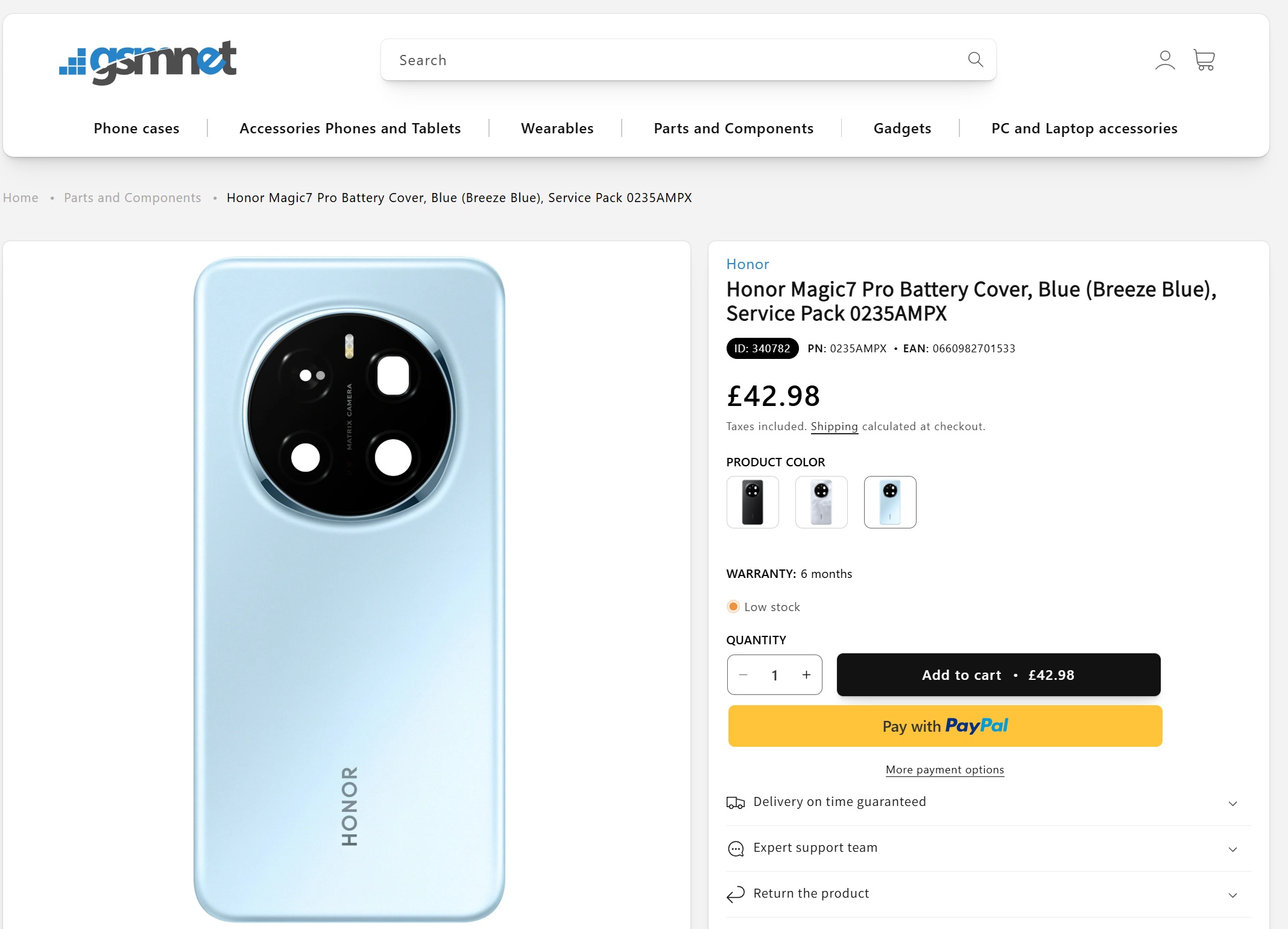

Ak je sklenená zadná stena po páde popraskaná, praskliny umožnia prístup vzduchu pod prísavku. V takom prípade je potrebné prísavku priložiť na plochu bez prasklín. Ak je zadná stena popraskaná celá, môžete skúsiť prelepiť ju kvalitnou lepiacou páskou a na ňu dať prísavku, prípadne zadnú stenu nadvihnúť tenkým plochým kovovým skrutkovačom. Už je popraskaná, takže na ďalšie poškodenie nemusíte brať zreteľ. Po odobratí zadnej steny, ak ju po výmene iných komponentov budete montovať späť, je potrebné odstrániť zvyšky lepidla tak zo zadnej steny ako aj z rámu. Pri montáži potom styčné plochy polepte špeciálnou obojstrannou lepiacou páskou určenou pre smartfóny. Veľa výrobcov ponúka vytvarované plochy lepiacej pásky určené na prilepenie zadnej steny pre konkrétny model.

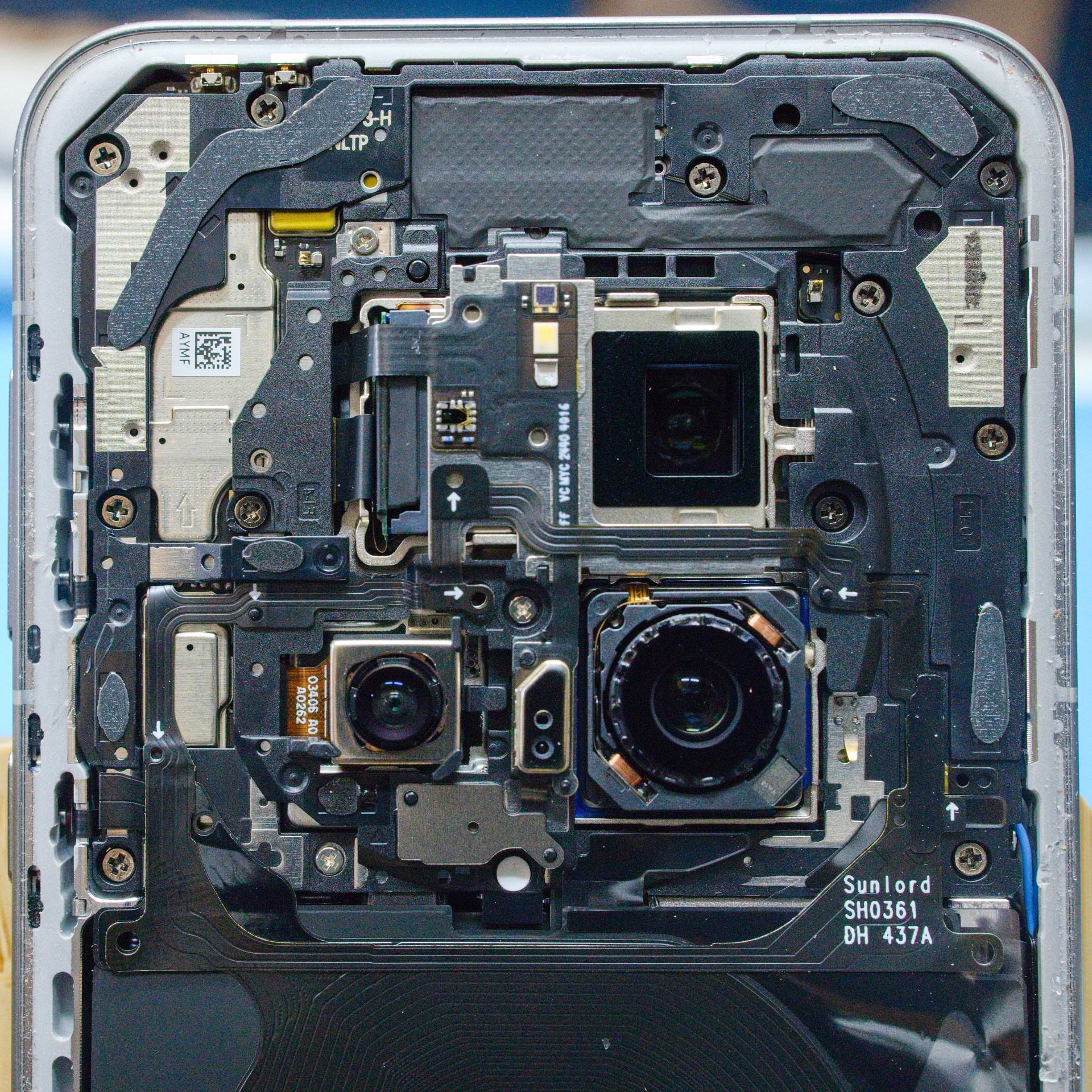

Detail dosky elektroniky a kamier

Výmena komponentov

Pri odobratí prilepenej zadnej steny môžete vo väčšine prípadov postupovať pomocou všeobecného návodu.

Naproti tomu pri výmene komponentov vo vnútri, napríklad batérie, modulu s reproduktormi, alebo modulu s USB-C konektorom dbajte na správny postup demontáže a opätovnej montáže podľa odporúčaní výrobcu alebo overených návodov. Batéria býva umiestnená spravidla pod cievkou pre bezdrôtové nabíjanie, ktorú je pred výmenou potrebné demontovať. Konektory a flex káble pripájajte opatrne, aby nedošlo k ich poškodeniu.

Resumé

Rozoberanie moderného smartfónu si vyžaduje trpezlivosť, jemnosť a adekvátne náradie. Netreba sa báť, ale je dôležité rešpektovať zložitosť zariadenia a v prípade neistoty sa obrátiť na odborníkov. Oprava v domácich podmienkach môže ušetriť peniaze, ale zároveň prináša riziko straty záruky či trvalého poškodenia zariadenia.
