Hybridný stroj spája razenie, vŕtanie a odstreľovanie do jedného tunelovacieho zariadenia



KĽÚČOVÉ ZISTENIA:

• Čína označuje BBM za prvý stroj, ktorý spája tunelové razenie s vŕtaním a odstreľovaním.

• Obsluha môže meniť tri pracovné režimy bez výmeny raziaceho zariadenia.

• Laboratórne testy ukázali 30 % vyššiu účinnosť razenia než pri bežných tunelových raziacich strojoch.

Čína predstavila stroj, ktorý označuje za prvý tunelovací systém kombinujúci razenie, vŕtanie a odstreľovanie. Zariadenie BBM zišlo z výrobnej linky spoločnosti China Railway Science & Industry Group v meste Wu-chan v provincii Chu-pej. Na jeho vývoji spolupracovala firma s univerzitou Tsinghua.

Veľké tunely môžu prechádzať mäkkými horninami, ktoré sa deformujú pod tlakom, ale aj oblasťami s náhlymi skalnými otrasmi. Práce môžu komplikovať nečakané prítoky vody alebo bahna. Klasické vŕtanie a odstreľovanie vyžaduje množstvo bezpečnostných opatrení a postupuje pomalšie. Tunelové raziace stroje určené pre tvrdé horniny sa zase ťažšie prispôsobujú náhlej zmene podložia.

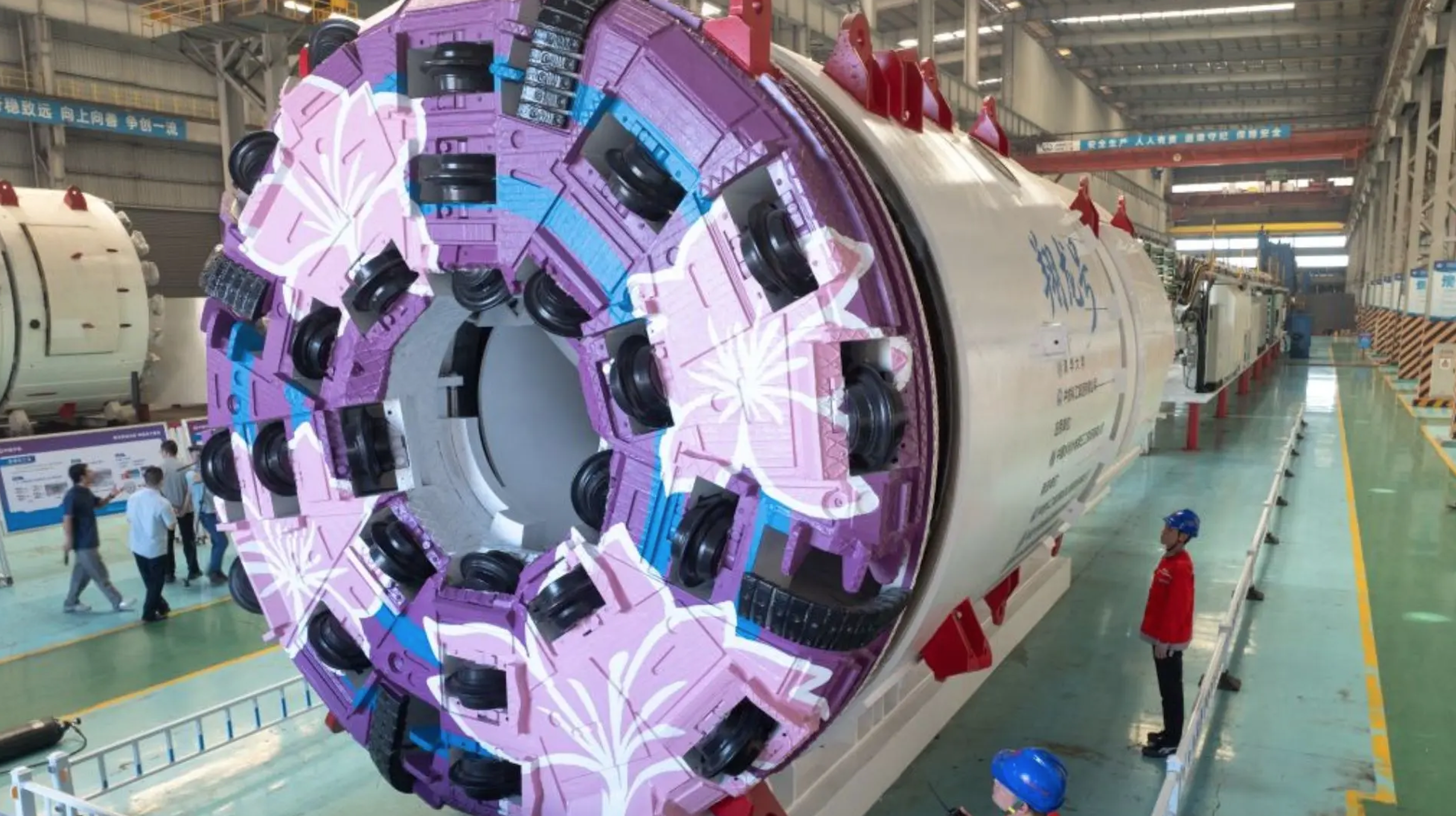

Zdroj foto: People's Daily

BBM preto dokáže striedať tri spôsoby práce podľa aktuálnych podmienok. Stroj môže najskôr vykonať odstrel a následne raziť, zvoliť opačné poradie alebo použiť celoprofilové razenie. Dutá raziaca hlava spolupracuje s centrálnou hlavou, takže pri zmene režimu netreba vymieňať celé zariadenie. Obsluha tak môže prispôsobovať postup bez premiestňovania samostatných strojov.

Podľa laboratórnych testov sa účinnosť razenia zvýšila o 30 % v porovnaní s bežnými tunelovými raziacimi strojmi. Zasúvateľné bočné rezné nástroje umožňujú meniť šírku výrubu a uľahčujú presun cez dokončené úseky. Adaptívny teleskopický zadný štít podporuje rôzne veľkosti segmentov ostenia. V oblastiach postihnutých deformáciou alebo skalnými otrasmi tak možno vytvárať tunel s premenlivým priemerom.

Citlivé vnútorné komponenty pred účinkami odstrelov chráni samostatný ochranný štít. Dva nezávislé dopravníkové pásy oddeľujú vyťaženú horninu od stavebného kameniva, čím zjednodušujú manipuláciu s materiálom. Prvé terénne nasadenie sa uskutoční pri prečerpávacej vodnej elektrárni, kde budú inžinieri zbierať údaje na ďalšie úpravy systému.

PREČO JE TO DÔLEŽITÉ: Hybridný stroj môže urýchliť tunelovanie tam, kde samostatné razenie alebo odstreľovanie naráža na prevádzkové a bezpečnostné obmedzenia.

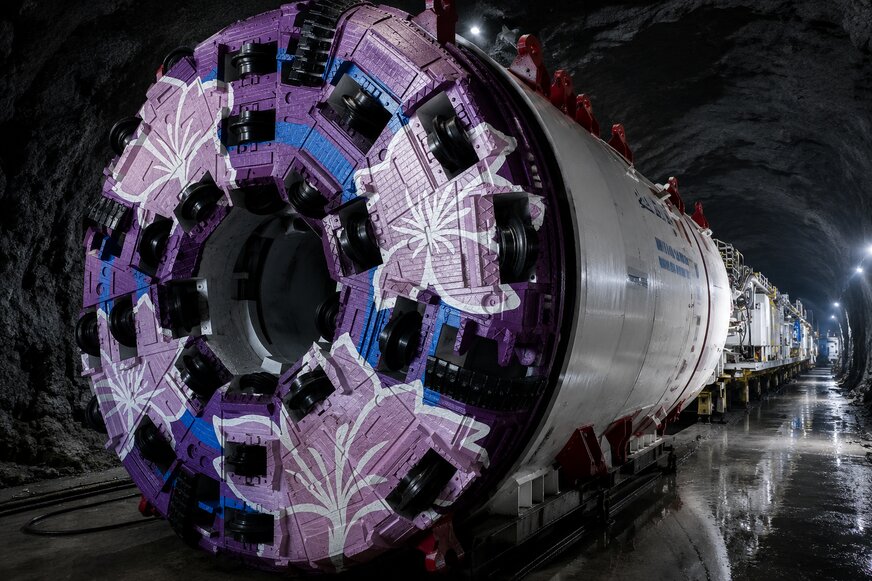

Zdroj: interestingengineering.com foto: ChatGPT/People's Daily
