Kábel na napájanie grafiky s vyvažovacím mostíkom
Kábel ROG Equalizer je určená na napájanie moderných výkonných grafických kariet s konektorom 12VHPWR schopným preniesť príkon až 600 W, čo pri napätí 12 V znamená prúd 50 A. Tento prúd sa rozdelí medzi 6 vodičov v plusovej a 6 vodičov v mínusovej vetve. Kábel je konštruovaný tak, aby dokázal preniesť väčší prúd a pritom mal nižšie prevádzkové teploty a rovnomernejšie rozloženie prúdu medzi vodičmi.

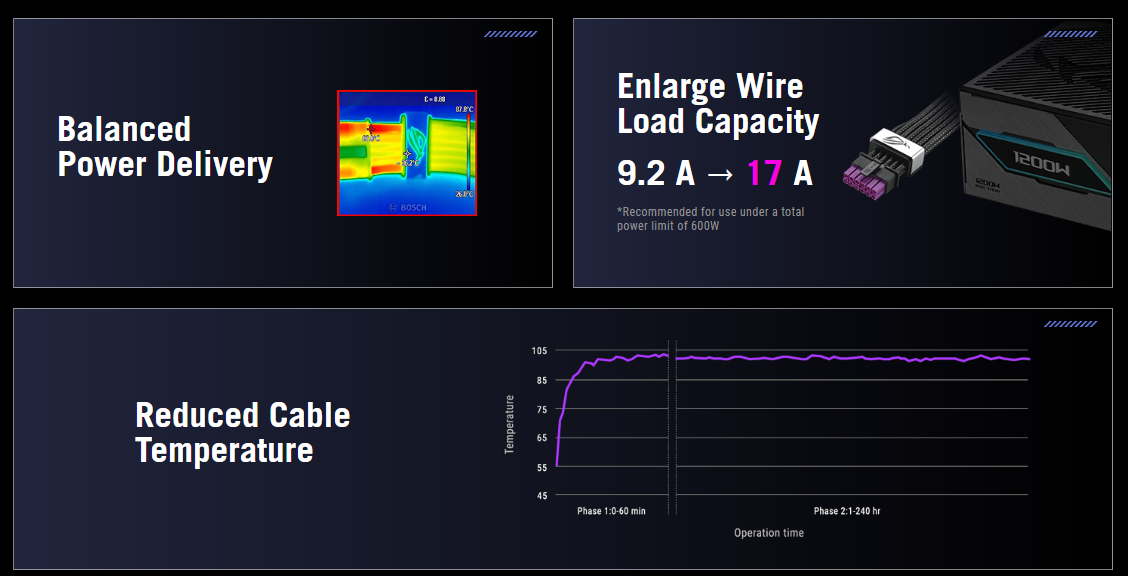

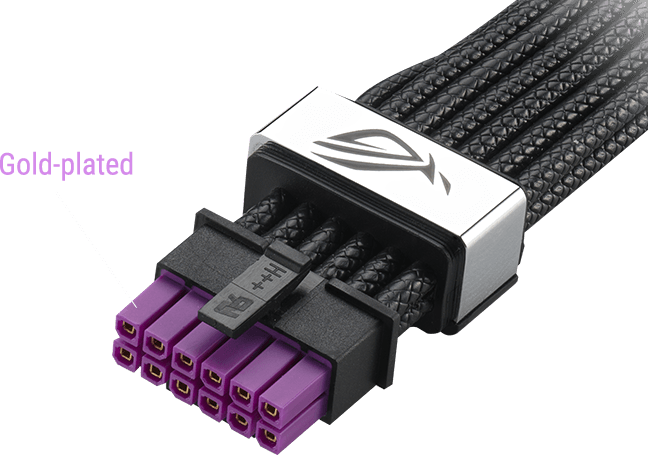

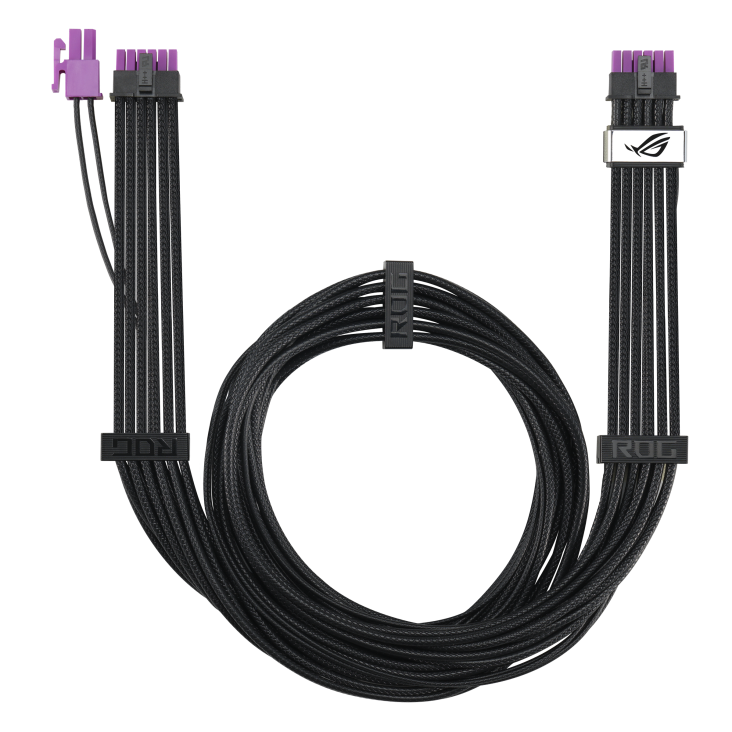

Pri rovnomernom rozdelení prúdu by na každý vodič v plusovej aj mínusovej vetve pripadlo 50 : 6 = 8,33 A. Vodiče štandardných káblov sú dimenzované na 9,2 A. Problém je však v tom, že prúd sa nerozdelí rovnomerne, ale v nepriamom pomere odporov jednotlivých vodičov. Do hry nevstupuje len odpor samotného vodiča, ale aj prechodové odpory kontaktov konektorov na strane zdroja aj grafickej karty, takže v niektorých vodičoch môže prúd presiahnuť 10 A, prípadne viac. Kľúčovou vlastnosťou káble ROG Equalizer je zvýšenie prúdovej záťaže každého vodiča na 17 A. Kábel má pozlátené kontakty konektorov, kvalitnejšie vodiče a tri posuvné prvky na oddelenie vodičov tak, aby sa nedotýkali, čo prispieva k lepšiemu chladeniu pri vysokej prúdovej záťaži.
Zaujímavou a ako uvidíte pri teoretickom rozbore aj trochu kontroverznou vlastnosťou testovaného kábla je, že všetkých 6 vodičov plusovej aj mínusovej vetvy je navzájom prepojených v plastovom bloku s logom ROG, ktorý je umiestnený približne 15 mm od konektora, ktorý sa pripája do grafickej karty. Samozrejme plusová a mínusová vetva sú od seba dôkladne odizolované. Štandardné káble vodiče jednotlivých vetiev prepojené nemajú.
Kábel ROG equalizer podporuje aj propertiárnu technológiu ASUSu GPU-FIRST IVS (Intelligent Voltage Stabilizer) na stabilizáciu napätia napájania grafickej karty.

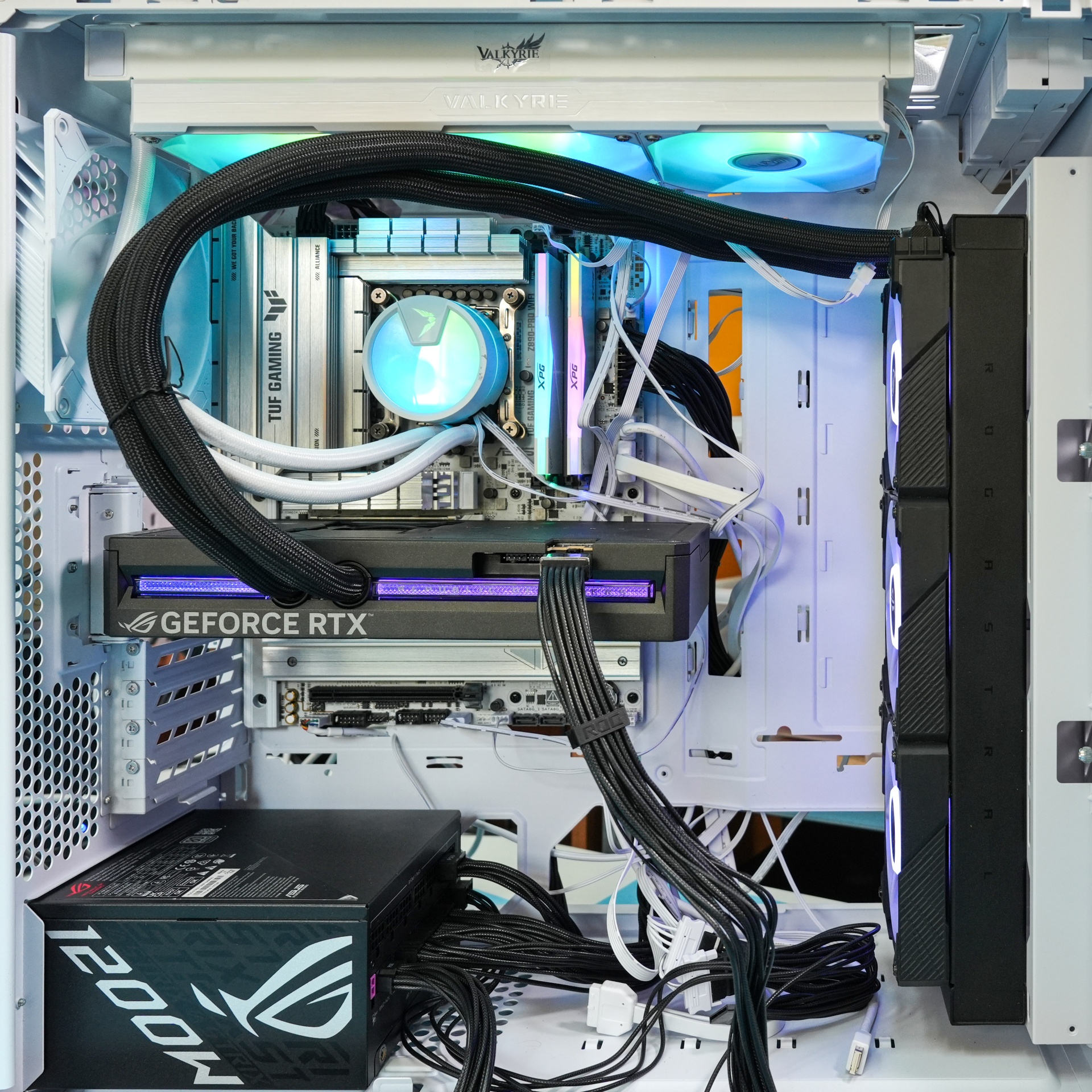

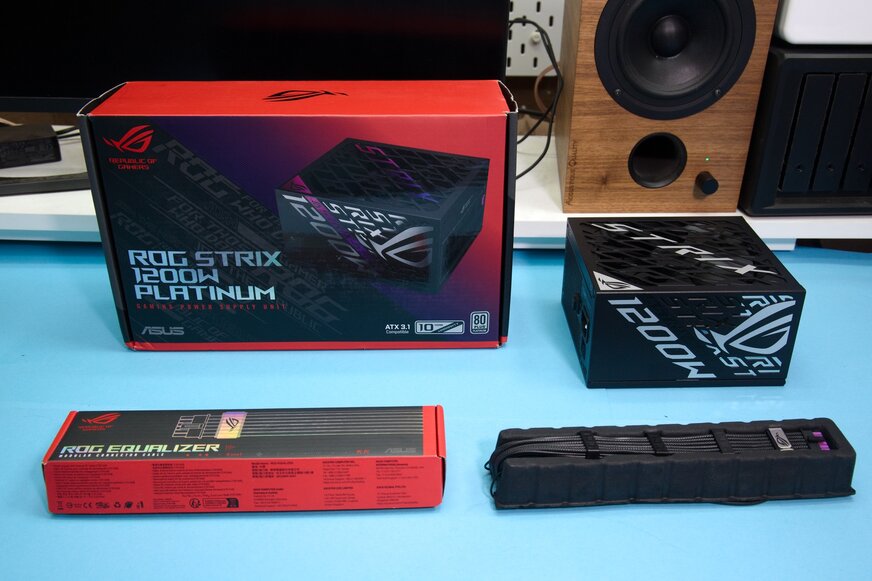

Pri teste som použil grafickú kartu ROG Astral GeForce 5090 OC s vodným chladením a zdroj ROG Strix Platinum s príkonom 1200 W. Ako štandardný kábel som použil kábel, ktorý bol pribalený k zdroju ROG Strix Platinum 1200 W. Mimochodom tento zdroj sa dodáva aj vo verzii s káblom ROG Equalizer. Na meranie prúdu na pinoch konektora grafickej karty som použil softvér ASUS GPU Tweak III od Asusu. Na fyzické meranie prúdu prechádzajúceho vodičmi som použil kvalitný kliešťový ampérmeter, ktorý dokáže merať aj jednosmerný prúd. Grafickú kartu som na maximálny príkon 600 W vybudil pomocou benchmarkovej aplikácie ROG FuryMark
Pri štandardnom kábli boli pri maximálnej záťaži 600 W na jednotlivých vodičoch prúdy od 7,3 po 9,4 A. Čiže prúd občas prekročil hodnotu 9,2 A. Keď som dal do kliešťového ampérmetra všetkých 6 vodičov plusovej vetvy celkový prúd bol takmer presne 50 A. V teste som pokračoval tak, že do kliešťového ampérmetra som dal len jeden vodič. Prúd, ktorý ukazoval ampérmeter bol rovnaký ako prúd zobrazovaný aplikáciou GPU Tweak. Následne som jeden z vodičov precvikol a sledoval ako sa prúdová záťaž rozdelila na ostatné vodiče. Na meranom vodiči sa prúd zvýšil z 8,5 na 10,5 A. Je to logické, pretože celkový prúd 50 A sa zo šiestich vodičov prerozdelil na päť.
Tak ako býva v niektorých filmoch upozornenie, že pri nakrúcaní nebolo ublížené žiadnemu zvieraťu, tak ani v tomto teste nebol zničený žiadny kábel. Precviknuté vodiče som ukončení testu zospájkoval, takže kábel zostal použiteľný.
GPU Tweak ukazoval na pine precviknutého kábla 0 A. Na problém upozornila aj malá červená LED pri konektore grafickej karty. V tomto teste som precvikol len jeden vodič. Keby som precvikol viac vodičov, tak na zostávajúcich vodičoch by sa ešte viac zvýšila prúdová záťaž a nechcel som riskovať poškodenie konektora drahej grafickej karty.

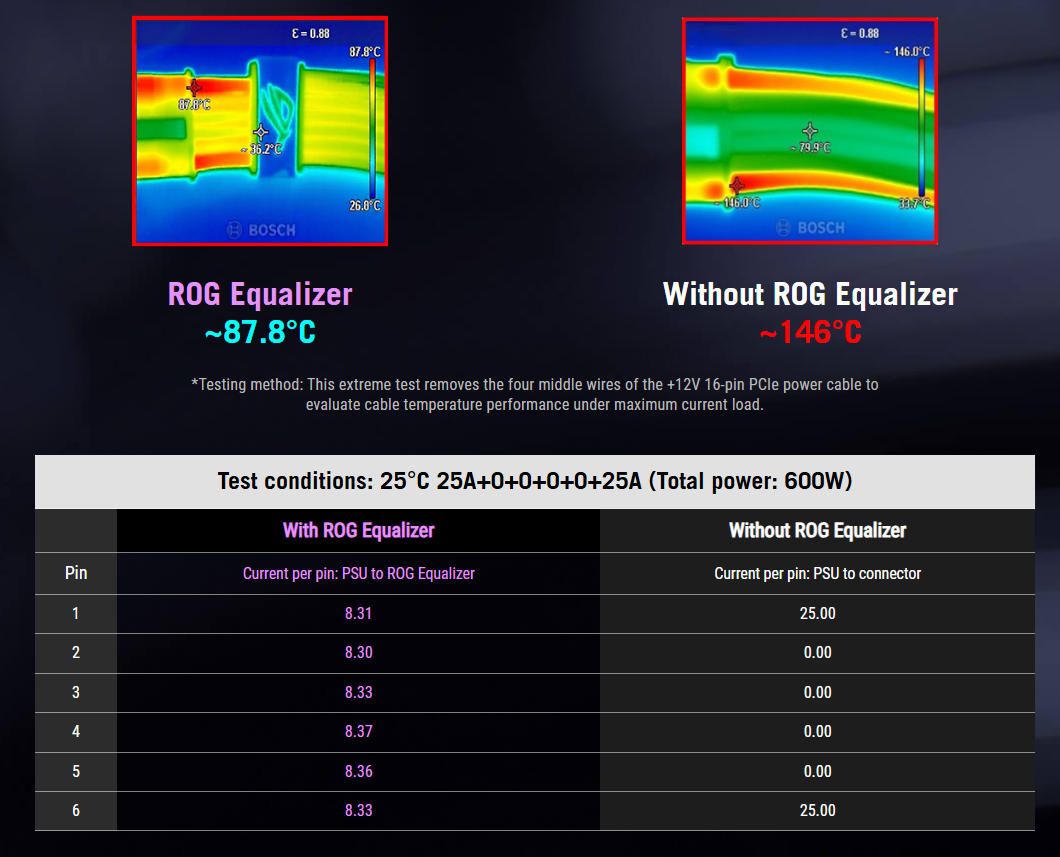

Rovnaký test avšak s postupným precviknutím až štyroch káblov zo šiestich som urobil s káblom ROG Equalizer, ktorý má vyvažovací mostík. Na celú záťaž 50 A tak zostali dva vodiče, pričom každým z nich tiekol prúd približne 25 A. Aplikácia GPU Tweak ukazovala, že počas postupného precvikávania štyroch vodičov sa prúdová záťaž na jednotlivých ponoch nemenila, pretože vo vyvažovacom mostíku sa 50 A, ktoré boli privádzané najskôr šiestimi a napokon už len dvomi vodičmi rozdelilo na šesť krátkych vodičov vedúcich z mostíka do konektora grafickej karty.
Na prvý pohľad perfektné, avšak vyvažovací mostík nemá len výhody. Pozrime sa na to teoreticky. Pri kábli bez mostíka je sa k odporu vodiča pripočítajú aj prechodové odpory kontaktov konektorov na strane zdroja aj grafickej karty,

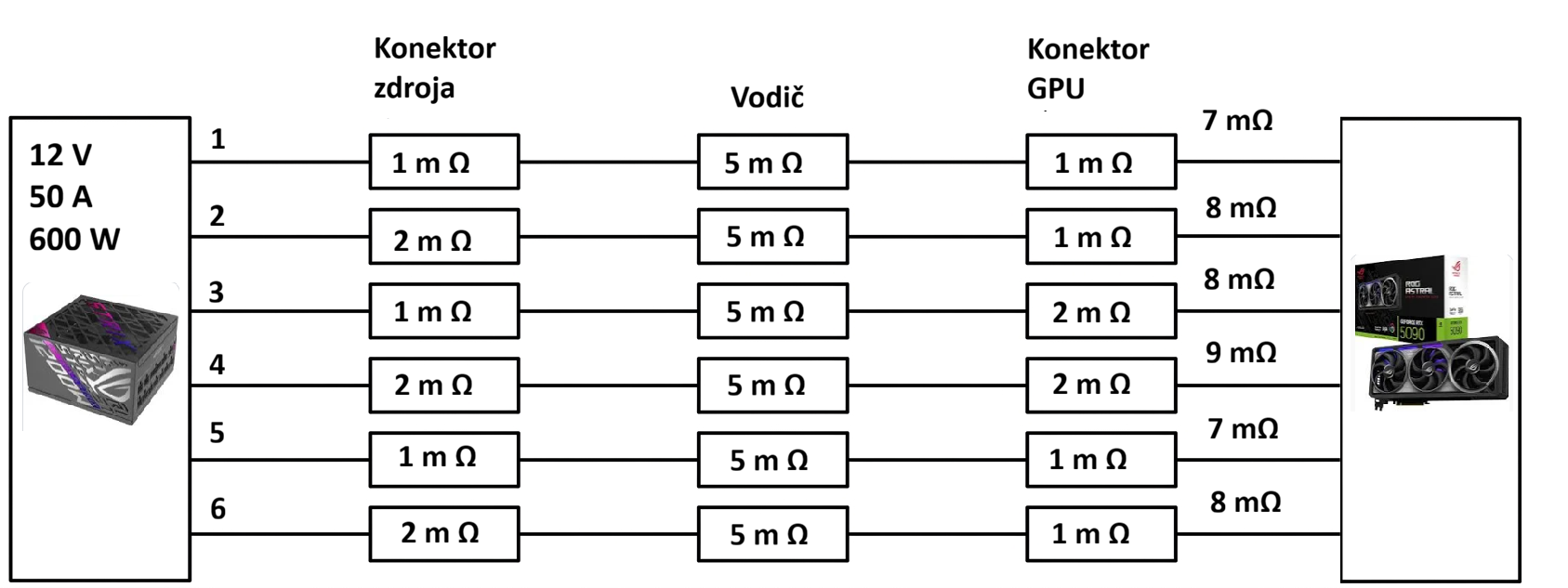

Renomovaný výrobca konektorov udáva maximálny prechodový odpor kontaktov 5 mΩ. Elektrický odpor vodiča je 8,3 až 8,45 Ω na kilometer. Čiže na 75 cm vodiča to bude zhruba 5 mΩ. V tabuľke je príklad celkových odporov na jednotlivých vodičoch. Prúdy pri maximálnej záťaži budú v rozsahu od 7,2 do 9,2 A.

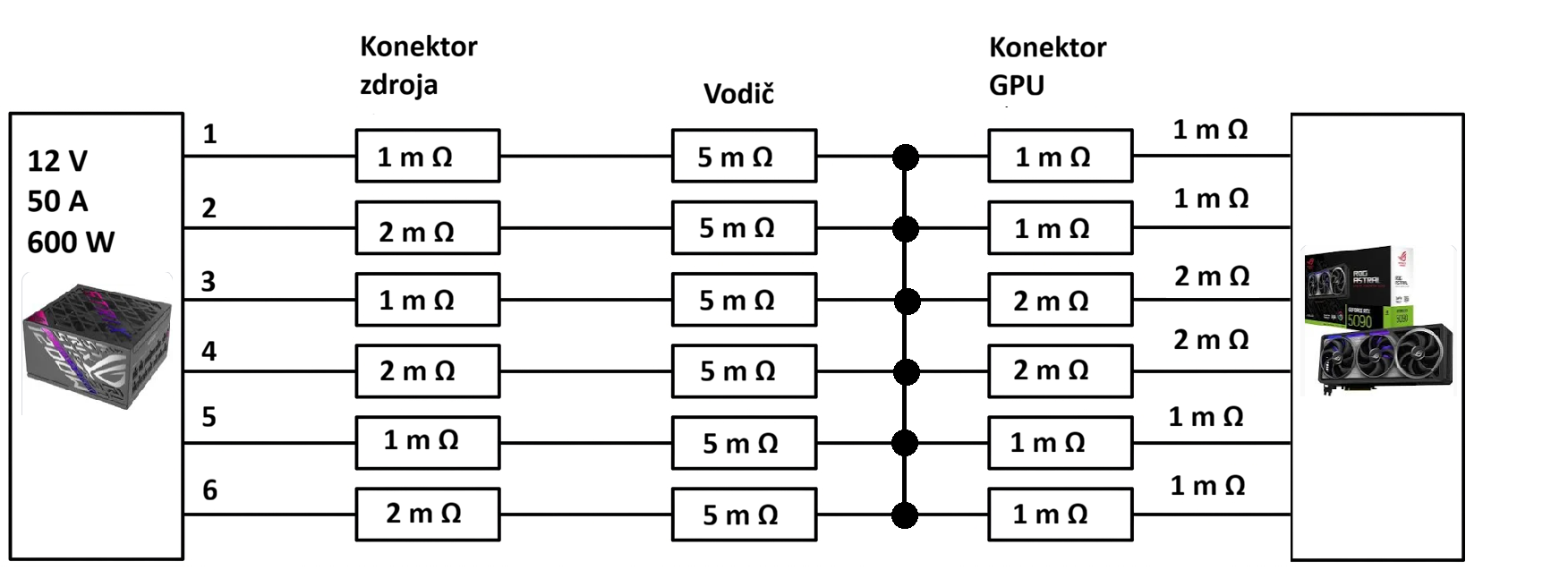

Trocha iná situácia bude na kábli ROG Equalizer, ktorý má vyvažovací most v blízkosti konektora do grafickej karty. Úbytok napätia na prechodovom odpore konektora zdroja a prechodovom odpore vodiča je približne 5 mV, takže to môžeme zanedbať a budeme predpokladať, že na vyvažovacom mostíku bude napätie 12 V (v skutočnosti bude o 5 mV nižšie)
Aj na krátkom úseku vodičov od mostíka po grafickú kartu sa prúdy pre jednotlivé vodiče rozdelia v obrátenom pomere odporov, ak krátke vodiče zanedbáme, tak len prechodových odporov konektorov, kde som pre jednoduchosť predpokladal odpor 1, alebo 2 mΩ.

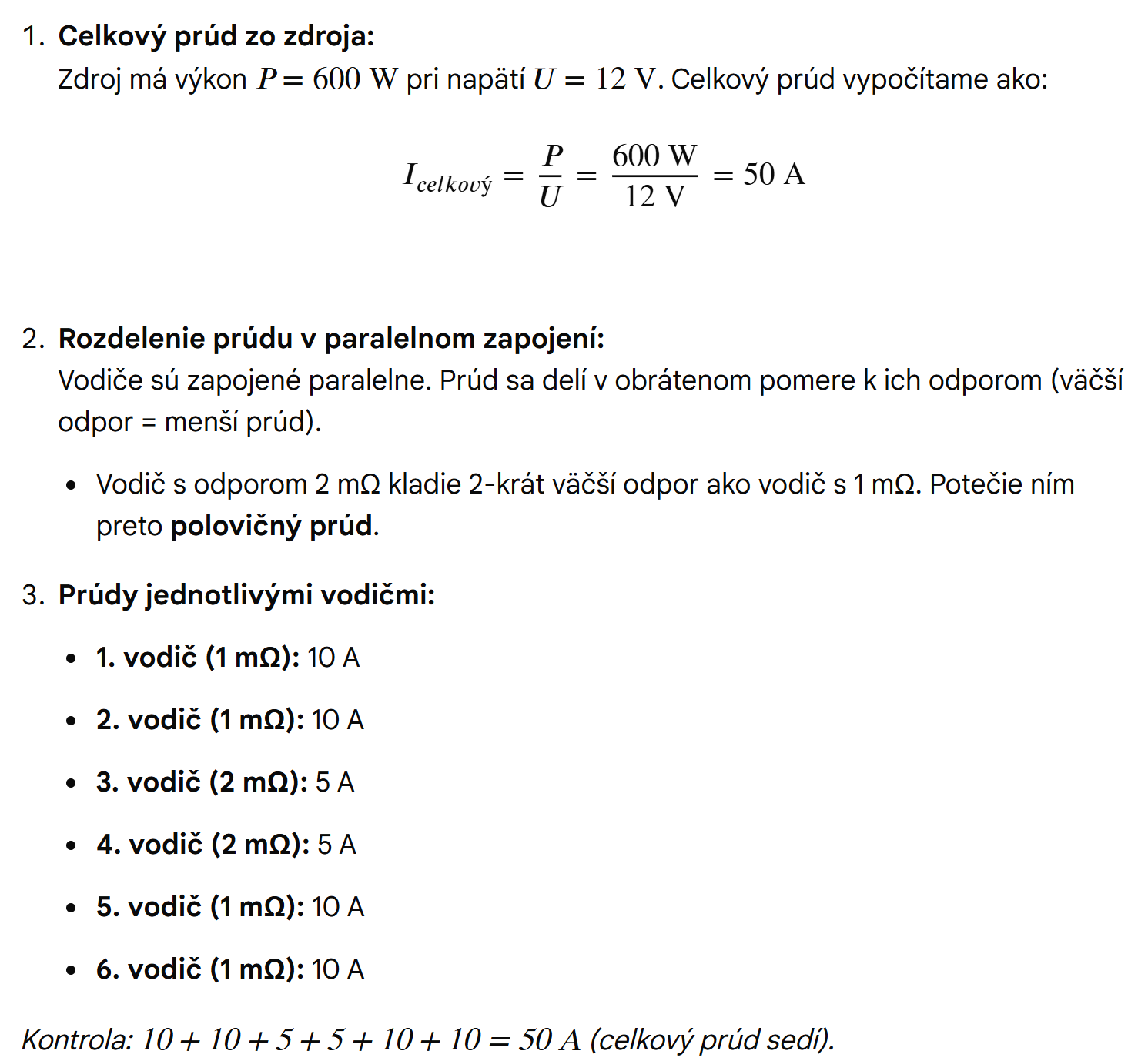

No a tu by mohol byť rozdiel prúdov podstatne väčší. Na pinoch s prechodovým odporom 1 mΩ bude prúd 10 A a na pinoch s odporom 2 mΩ prúd 5A. Ani takýto extémny rozdiel, ktorý v praxi pravdepodobne nenastane, veď kábel má konektory s pozlátenými kontaktmi prúd stále neprekročí maximálnu povolenú hodnotu 17 A
Ešte vysvetlím princíp technológie GPU-First IVS(Intelligent Voltage Stabiliser). Je to propertiárná technológia Asusu a jej cieľom je, aby grafická karta bola napájaná stabilizovaným napätím presne 12 V. Pri štandardných zdrojoch sa napätie meria na napäťovej linke 12 V vo vnútri zdroja, čiže sa neberú do úvahy prechodové odpory konektorov a vodičov.

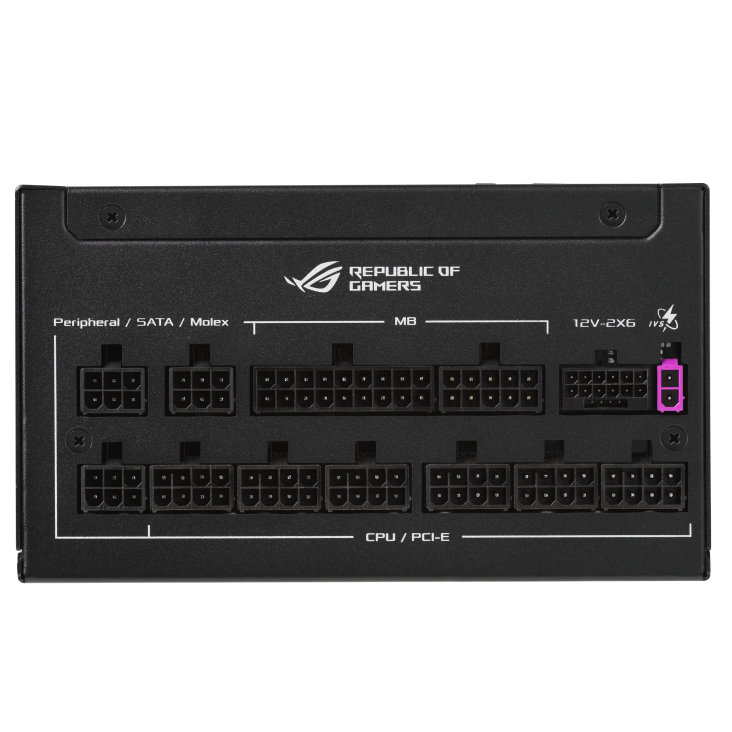

Na zdroji s podporou IVS je pridaný dvojpólový konektor a kábel kompatibilný s touto technológiou má ďalšie dva vodiče s takýmto konektorom. Tieto vodiče sú pripojené na jeden plusový a jeden mínusový vodič v blízkosti konektora grafickej karty. Takže sa sníma napätie na konektore grafickej karty a toto napätie sa stabilizuje. Samozrejme, ak tento fialový konektor nepripojíte, zdroj bude fungovať štandardne.
