Vývojové dosky a robotické stavebnice na štúdium aj hobby projekty

Kľúčovú úlohu v rámci trendu aktívneho vzdelávania v oblasti technických smerov zohrávajú mikrokontrolérové vývojové dosky a robotické stavebnice. Žiakom, študentom aj nadšencom pomáhajú interaktívnou formou objavovať zákutia programovania, elektroniky a robotiky.

Prečo začať s mikrokontrolérmi a robotikou už v škole?

Práca s mikrokontrolérmi a robotickými stavebnicami rozvíja analytické myslenie, kreativitu a schopnosť riešiť problémy. Žiaci sa učia nielen programovať, ale aj chápať princípy fungovania technológií, ktorými sú obklopení. Navyše takto nadobudnuté zručnosti sú čoraz žiadanejšie na trhu práce. Keďže k týmto doskám a stavebniciam vznikli komunity používateľov a množstvo voľne dostupných návodov, študenti sa naučia aj vyhľadávať a zdieľať poznatky v rámci komunitných fór.

Najpopulárnejšie vývojové dosky a stavebnice

Arduino UNO R4 – Arduino a jeho varianty sú vhodné pre začiatočníkov aj pokročilých. Programuje sa v jazyku založenom na C/C++ cez prostredie Arduino IDE. Okrem toho možno využívať alternatívne IDE alebo platformy na pokročilejšie projekty. Vďaka tisícom rozširujúcich modulov (tzv. shields) možno k Arduinu pripojiť snímače teploty, ultrazvukové senzory, moduly pre Bluetooth či Wi-Fi, prípadne servomotory. Okrem samostatných vývojových dosiek existuje množstvo stavebníc založených na Arduine, ktoré obsahujú všetko potrebné na stavbu vlastného robota: motory, senzory, podvozok aj riadiacu jednotku.

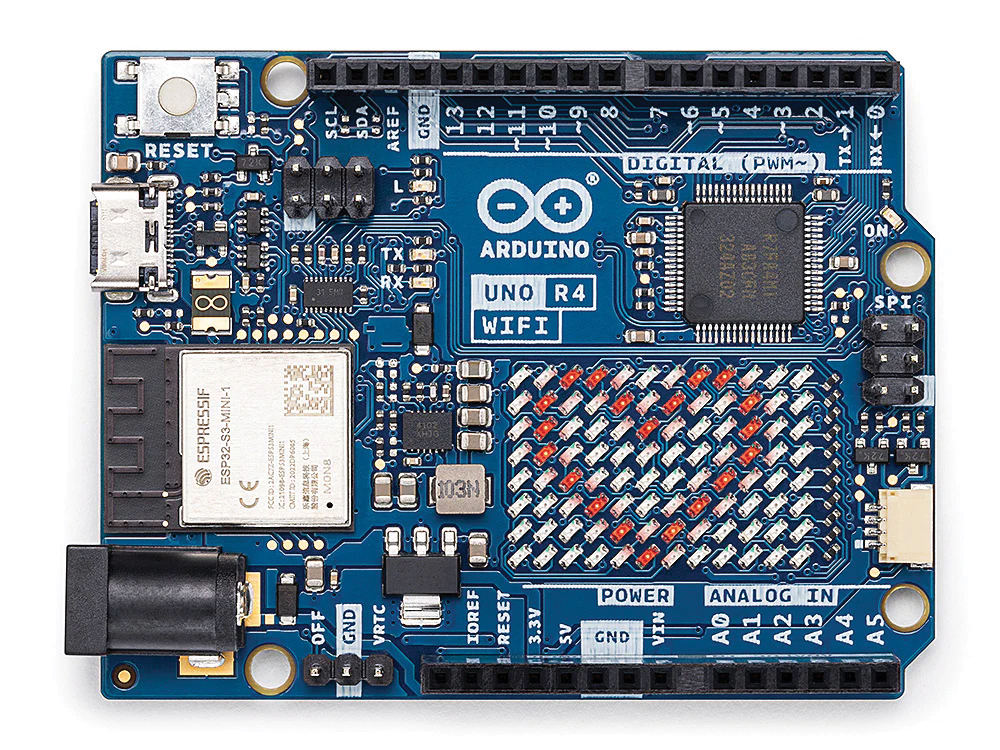

Nová generácia dosiek UNO R4 poskytuje neporovnateľne vyšší výkon, vyššiu kapacitu pamätí RAM – a to všetko pri oveľa nižšej spotrebe. Arduino UNO R4 v základnej verzii Minima má výkonný 32-bitový mikrokontrolér Renesas RA4M1 s architektúrou ARM Cortex-M4F, taktovaný na 48 MHz. Využíva 23 kB SRAM, 56 kB flash na program + 8 kB flash na dáta. Mikroprocesor má hardvérovú podporu matematických operácií s pohyblivou rádovou čiarkou, čo výrazne zvyšuje rýchlosť vedecko-technických výpočtov pri spracovaní údajov z pripojených snímačov. Arduino UNO R4 WiFi využíva rovnaký mikrokontrolér, ale umožňuje komunikáciu prostredníctvom Wi-Fi v pásme 2,4 GHz a Bluetooth 5 LE. Komunikáciu zabezpečuje modul ESP32-S3. Na doske je aj displej zložený z červených LED v matici 12 × 8, na ktorom možno zobrazovať ikony, alfanumerické znaky, prípadne vodorovne rolujúci text. Dosky Arduino UNO R4 Minima a UNO R4 WiFi sú kompatibilné, aj čo sa týka softvéru, samozrejme, len na úrovni zdrojových kódov vo vývojovom prostredí Arduino IDE.

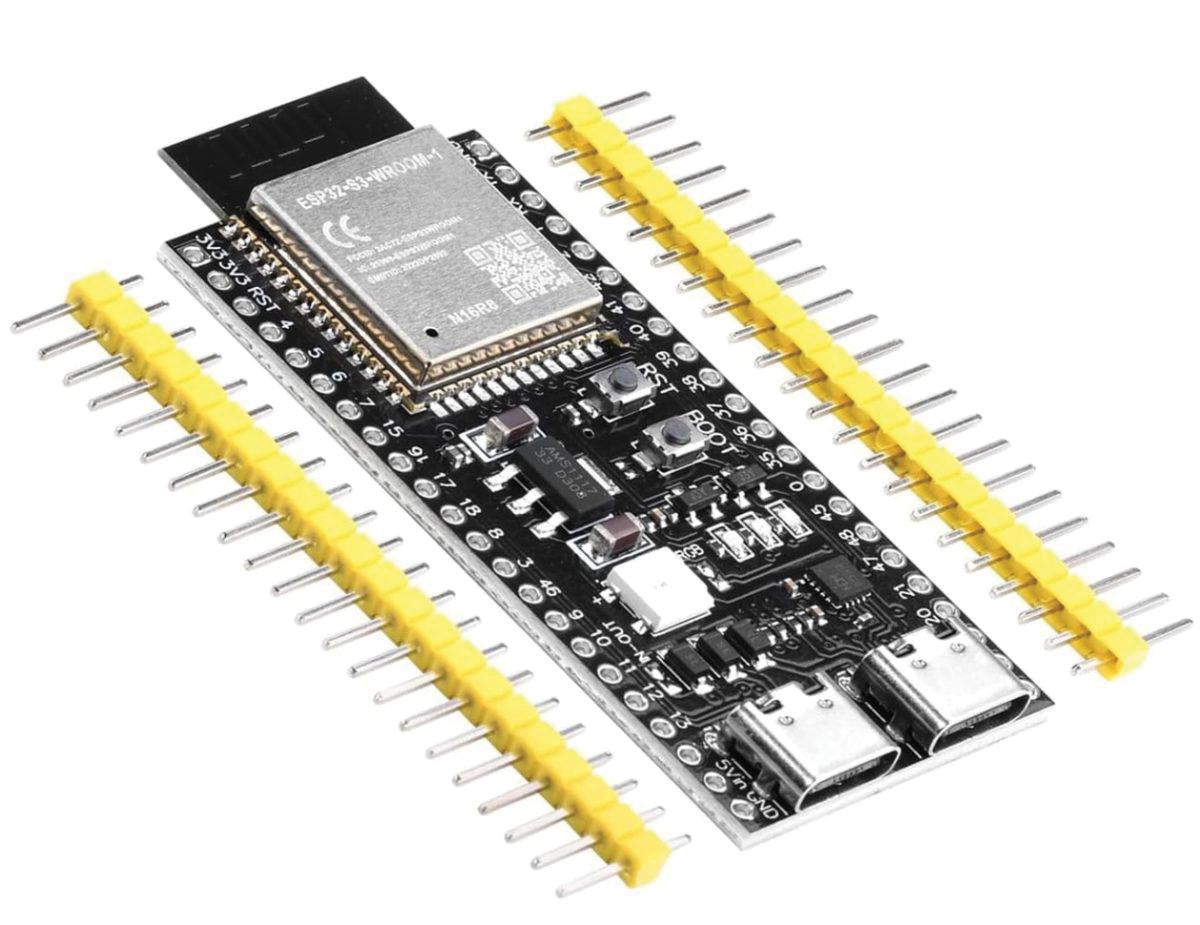

ESP32 – tieto dosky od firmy Espressif sú obľúbené najmä pre integrovaný modul Wi-Fi a Bluetooth, čo z nich robí výborný základ pre projekty IoT. Podporujú programovanie cez Arduino IDE, MicroPython, ale aj C++ či JavaScript pomocou rôznych frameworkov. Cez Wi-Fi alebo Bluetooth dokážu komunikovať s mobilnými aplikáciami, cloudovými službami či domácou sieťou. Používa sa na projekty ako inteligentné osvetlenie, meranie spotreby energie alebo diaľkovo ovládané senzory. Je to skvelá voľba pre študentov, ktorí chcú pochopiť princíp fungovania moderných zariadení IoT.

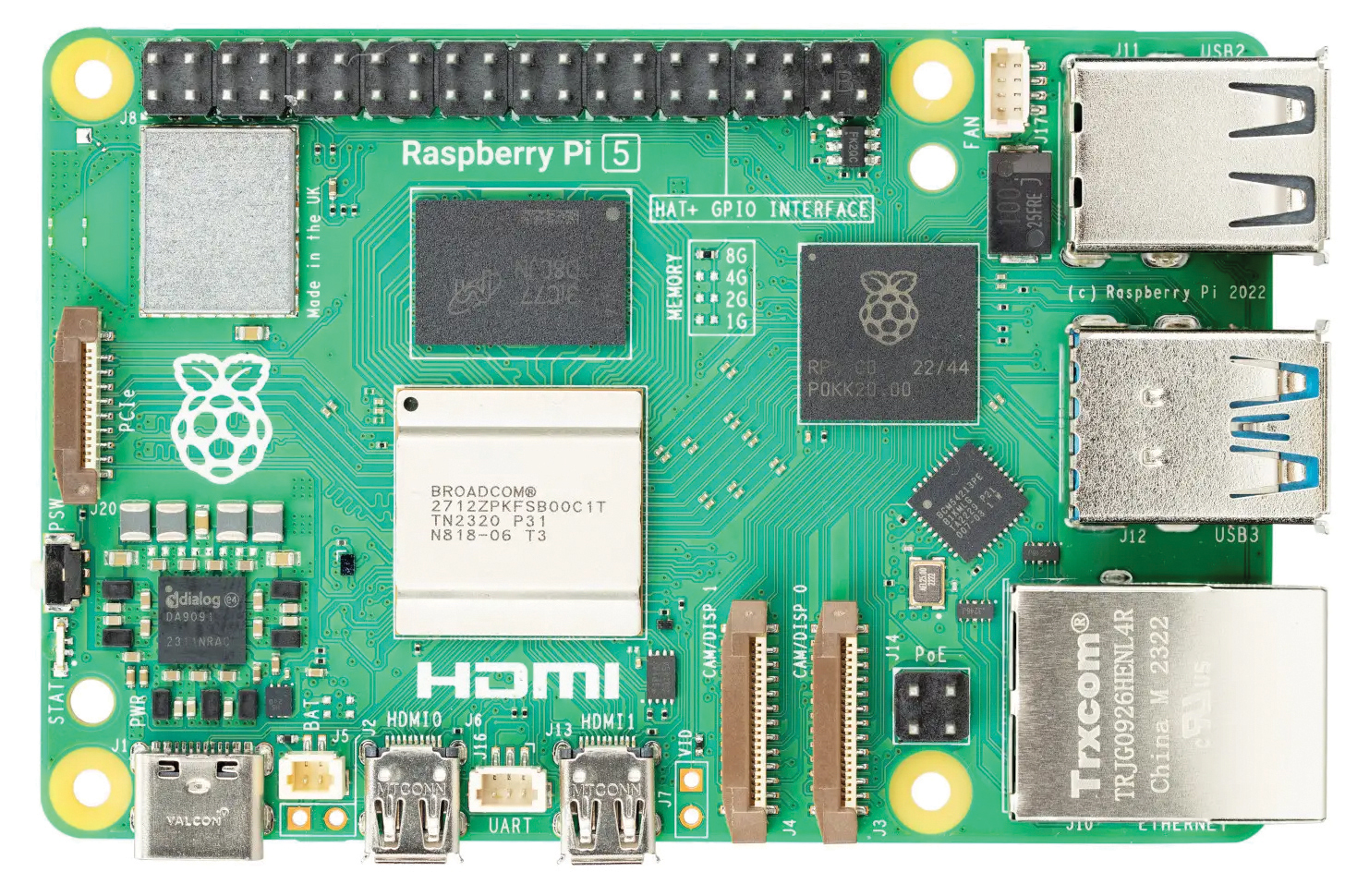

Raspberry Pi – primárne nejde o mikrokontrolérovú dosku, ale o jednodoskový počítač. Beží na systéme Linux, má procesor ARM, porty USB, HDMI, sieťové rozhranie a podporu pre periférie. Raspberry Pi sa často využíva v robotických a IoT projektoch. Veľká výhoda je možnosť programovania v rôznych jazykoch – najmä Python, ale aj Scratch, C/C++ či Java. Vďaka silným výpočtovým možnostiam je vhodný na zložitejšie projekty, spracovanie obrazu či prácu so senzormi. Najnovší model Raspberry Pi 5 zvláda nielen robotiku, ale aj multimédiá či základy umelej inteligencie. Typický projekt pre začiatočníkov je napríklad domáca meteostanica s pripojením do internetu alebo kamera s rozpoznávaním objektov pomocou knižníc OpenCV. Raspberry Pi je obľúbené aj v školách, pretože spája informatiku, elektroniku a fyziku do jedného praktického celku.

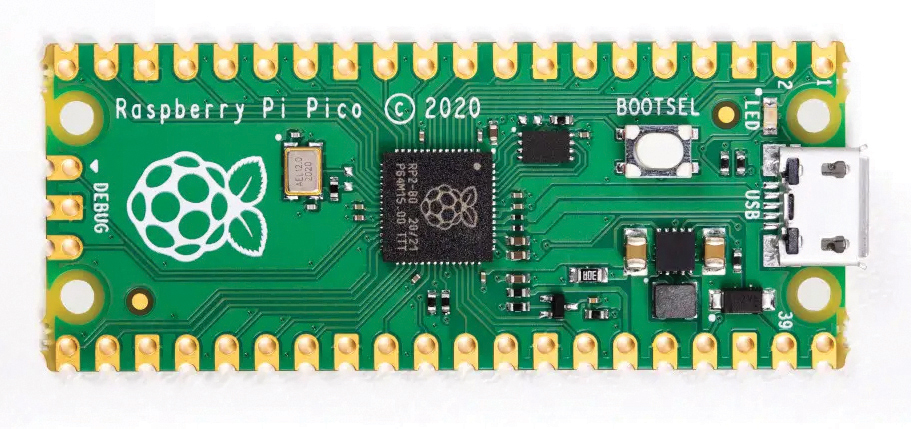

Raspberry Pi Pico – miniatúrny mikropočítač s dvojjadrovým mikrokontrolérom Raspberry Pi RP2040. V záujme zachovania nízkej ceny a nízkej spotreby Raspberry Pi Pico nemá implementované komunikačné rozhranie Wi-Fi ani Bluetooth, takže sa hodí na autonómne riešenia napájané z batérie. Dosku môžete programovať v programovacom jazyku MicroPython alebo v programovacích jazykoch C či C++.

XIAO – miniatúrne dosky s 2 × 7 vývodmi a konektormi USB-C sú výborným riešením pre miniatúrne konštrukcie. V ponuke sú verzie s mikrokontrolérmi SAMD21G18, Nordic nRF52840, ESP32-C3 a RP 2040. Na programovanie sa využíva vývojové prostredie Arduino IDE, do ESP 32 môžete zaviesť interpreter MicroPythonu. Dosky majú rozmery 20 × 17,5 mm, hrúbku 3,5 mm, takže sú vhodné aj pre nositeľné zariadenia. Niektoré dosky majú tlačidlá, farebné LED, senzory, prípadne ďalšiu hardvérovú výbavu. Dosky sú kompatibilné s rozširujúcou doskou Seeed Studio XIAO Expansion Board. Na vývody môžete takisto priamo prispájkovať vodiče, prípadne konektorové hrebene a zasunúť ich do pätíc či prepojovacieho poľa.

Micro:bit – bol vyvinutý britskou BBC a je navrhnutý špeciálne pre školské prostredie a mladších používateľov. Má rozmery kreditnej karty a obsahuje vstavané LED diódy, akcelerometer, kompas, tlačidlá aj Bluetooth. Využíva intuitívne grafické programovanie v prostredí MakeCode, ale k dispozícii je aj možnosť programovania v Pythone či JavaScripte. Vďaka integrovaným senzorom a LED matici je micro:bit ideálny na rýchle experimentovanie bez potreby ďalších modulov. Vďaka jednoduchosti sa stal štandardnou pomôckou vo výučbe informatiky v základných školách. Deti si môžu vytvoriť krokomer, jednoduchú hru alebo robotické auto s dvoma motormi.

LEGO Mindstorms – ikonická stavebnica, ktorá spája tradičné kocky LEGO s inteligentnými motormi, senzormi a programovateľnou riadiacou jednotkou. Programovanie je možné cez vlastné blokové prostredie LEGO, ale aj v jazykoch ako Python. Mindstorms sú výbornou voľbou pre školy, súťaže aj rodiny, ktoré chcú objavovať svet robotiky zábavne a interaktívne. Tieto stavebnice sa používajú v súťažiach ako FIRST LEGO League, kde žiaci riešia reálne úlohy pomocou robotov.

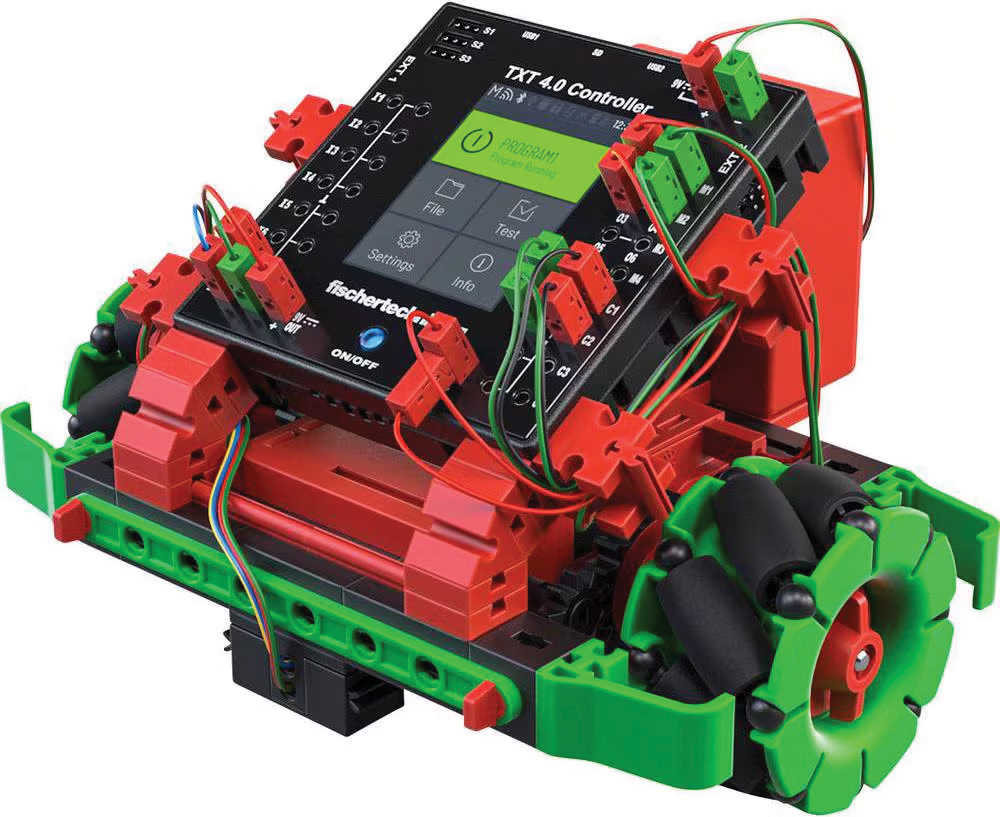

Fischertechnik Robotics – táto stavebnica je obľúbená najmä v krajinách hovoriacich po nemecky a ponúka široké možnosti na stavbu funkčných modelov priemyselných zariadení, vozidiel či robotov. Programovanie sa vykonáva v prostredí ROBO Pro, ktoré je prehľadné a vhodné aj pre mladších žiakov.

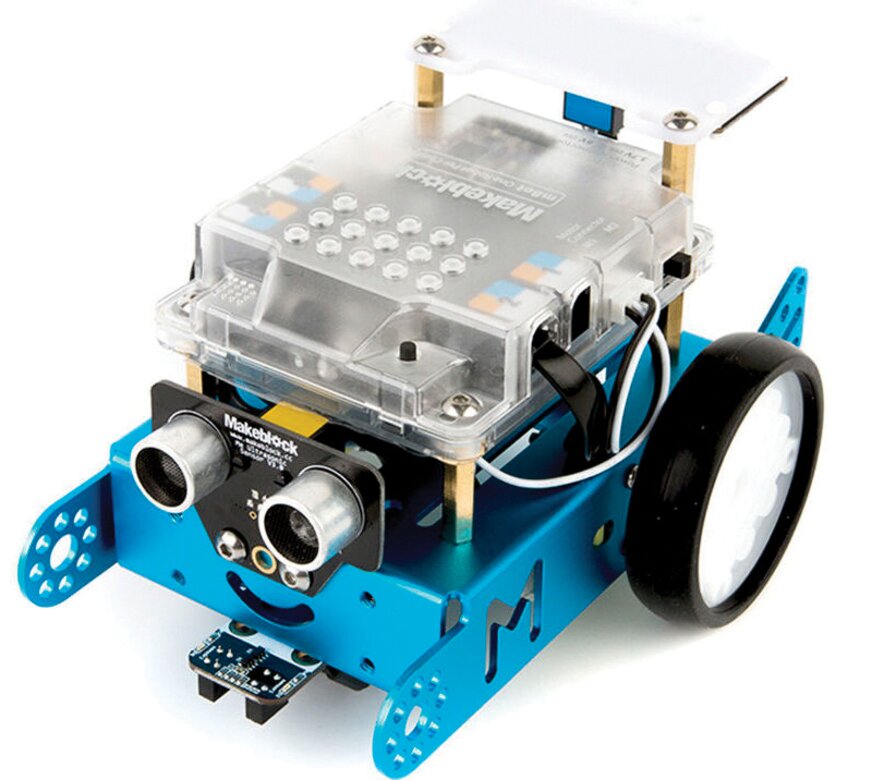

Makeblock mBot – dostupné robotické autíčka, ktoré sa skladajú z hliníkových dielov a elektroniky založenej na Arduine. Vyšší model mBot2 využíva výkonnejší mikrokontrolér a podporuje Wi-Fi aj senzory na pokročilé úlohy. Stavebnica je navrhnutá pre začiatočníkov a školákov, využíva intuitívne blokové programovanie v prostredí mBlock, ale aj možnosť prejsť na Python alebo Arduino C pri pokročilejších projektoch.

Možnosti programovania – od blokov po skripty

Výhodou moderných mikrokontrolérových dosiek a stavebníc je vysoká variabilita v možnostiach programovania. Začiatočníci môžu využiť vizuálne blokové programovanie, kde sa kód skladá z farebných blokov podobne ako stavebnica. Príkladom je MakeCode pre micro:bit alebo mBlock pre mBot. Pokročilejší používatelia môžu prejsť na skriptovacie jazyky ako MicroPython, JavaScript, C/C++ či priamo na prácu s knižnicami a frameworkmi pre danú platformu.

Výhoda blokového programovania je v tom, že žiak či študent sa nemusí trápiť so syntaxou, môže sa sústrediť na logiku a základné princípy algoritmizácie. Neskôr však môže plynule prejsť k textovým programovacím jazykom, ktoré ponúkajú väčšiu flexibilitu a možnosti. Rovnako dôležitá je aj rozsiahla komunita, ktorá poskytuje množstvo návodov, príkladov a diskusných fór, kde možno získať pomoc pri riešení problémov.

Resumé

Robotické stavebnice a mikrokontroléry majú obrovský vzdelávací potenciál. Deti si osvojujú logické myslenie, prácu s algoritmami, základy fyziky aj mechaniky. Na stredných a vysokých školách sa tieto platformy používajú na projekty z predmetov ako mechatronika, automatizácia či kybernetika. Pre hobby nadšencov predstavujú nekonečné pole možností – od domácej meteorologickej stanice až po inteligentný dom či záhradu.
