Video: test ventilátorov Noctua NF-A12x25 PWM a LS-PWM

0

Moderné procesory disponujú „turbo“ režimom v ktorom v prípade potreby dokážu krátkodobo zvýšiť pracovnú frekvenciu. Pojem krátkodobo je v tomto prípade relatívny, nakoľko tento čas a taktiež maximálna frekvencia pri ktorej dokáže procesor trvalo pracovať závisí od účinnosti chladenia. Rovnako aj výkon grafických kariet do značnej miery závisí od airflow, čiže účinnosti chladenia PC skrine.

Video s priebehom a výsledkami testovania

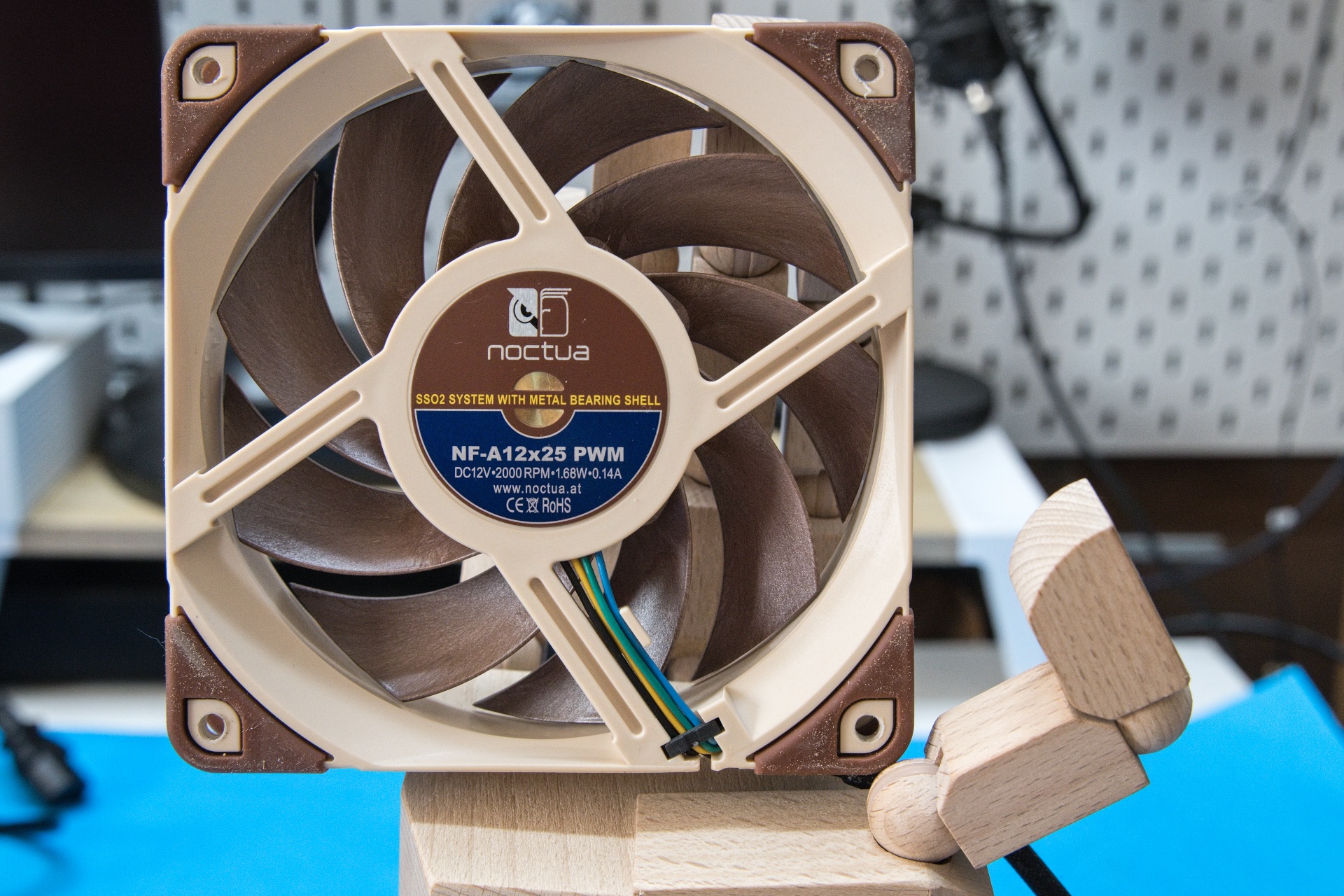

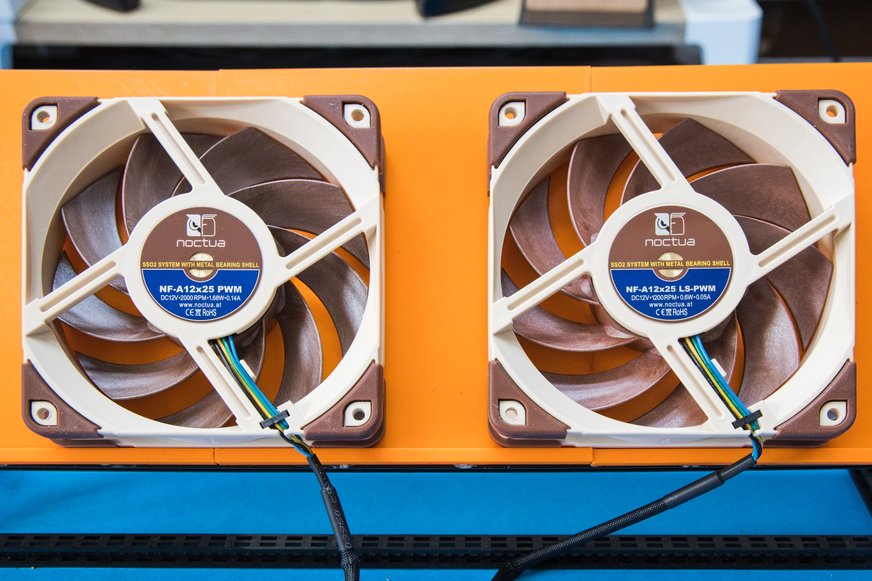

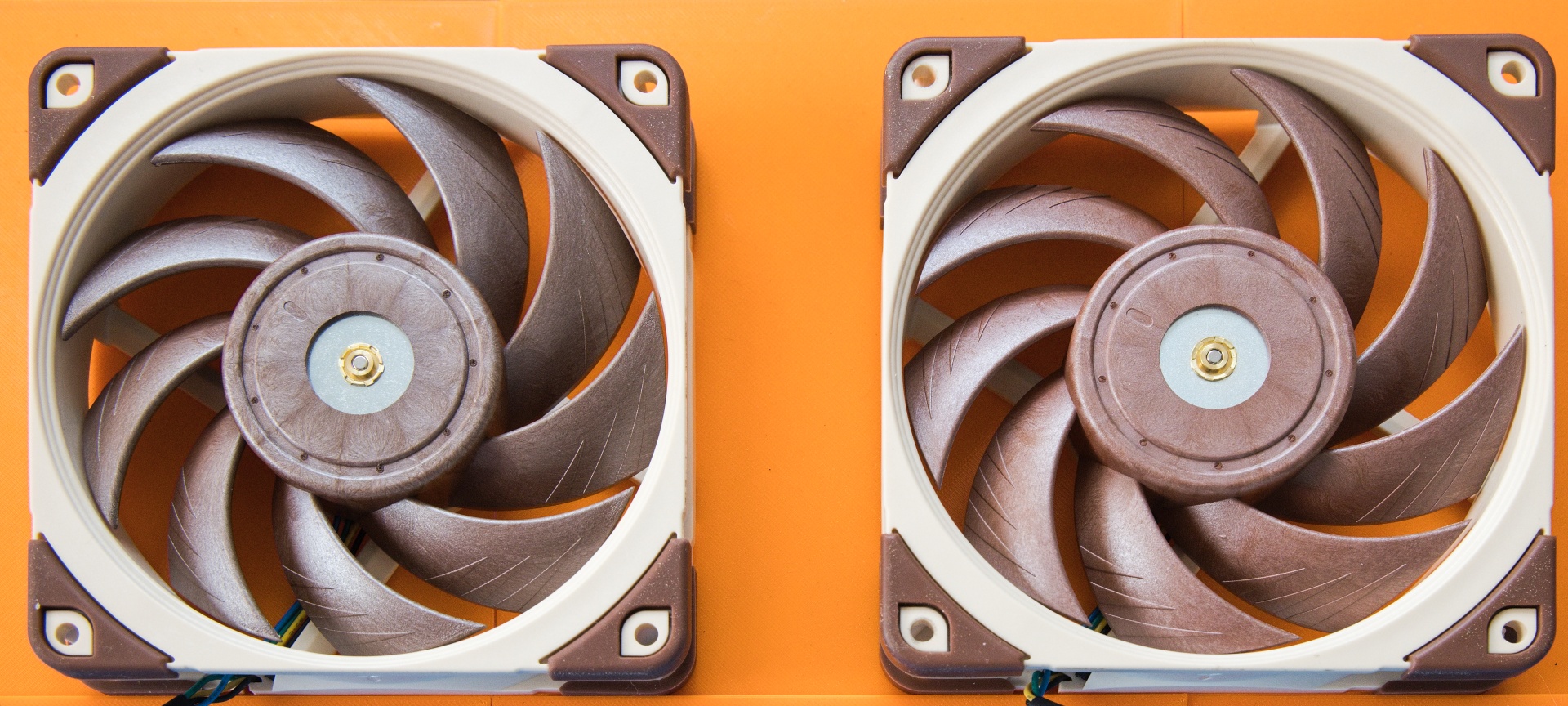

Testoval som dve verzie Noctua NF-A12x25 PWM aj Noctua NF-A12x25 LS-PWM, ktorý má nižšie otáčky a podstatne nižšiu hlučnosť a je určený pre semipasívne chladenie. Ventilátor v základnej verzii s deklarovanými otáčkami 2000 za minútu je určený jednak na použitie v chladičoch CPU a vodných chladeniach, kde sa vyžaduje vyšší tlak a taktiež aj do PC skrine, kde je dôležitý čo najväčší prietok vzduchu.

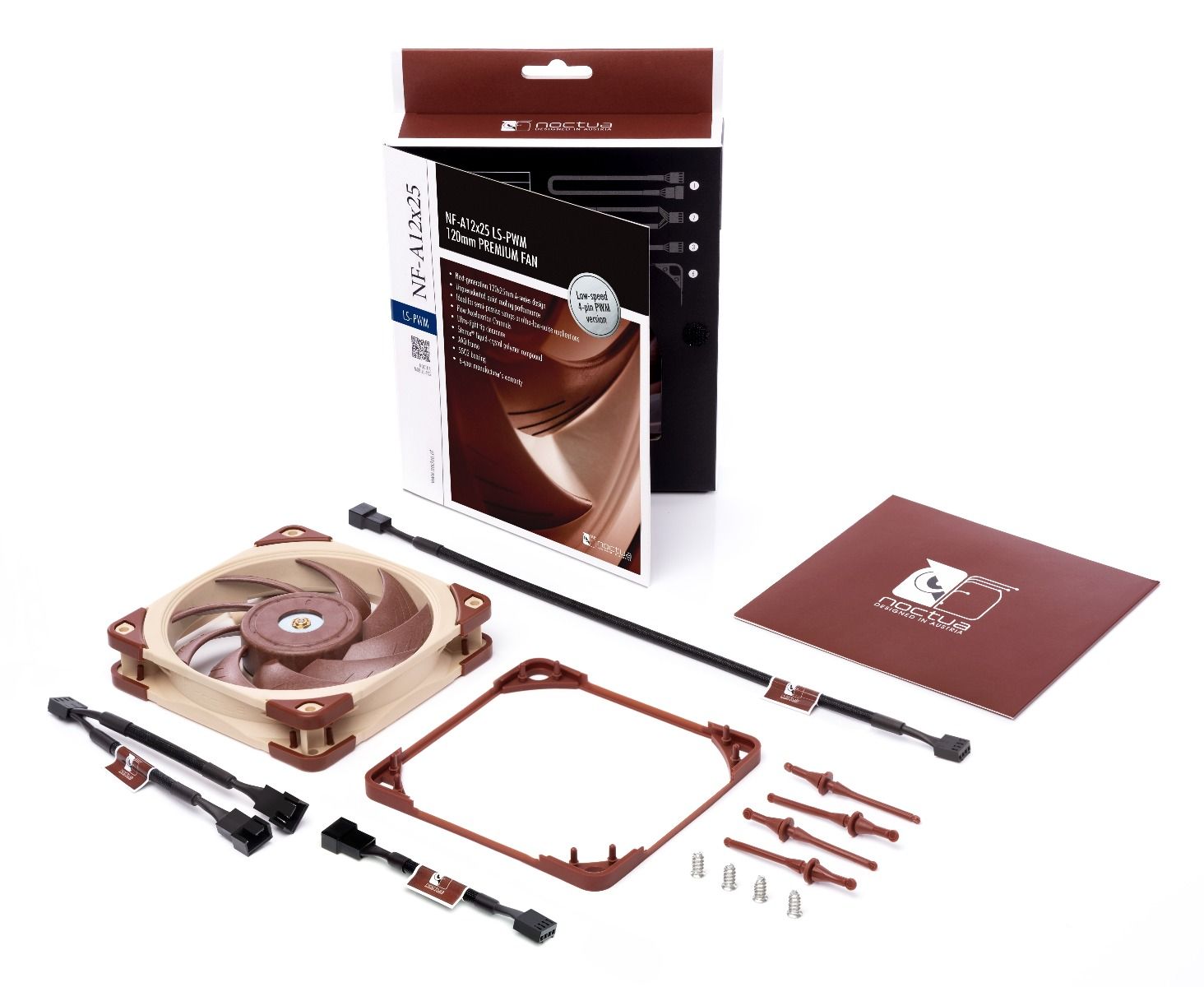

V balení nájdete 30 cm predlžovací kábel, 4-kolíkový Y-kábel na pripojenie dvoch ventilátorov na jeden konektor, antivibračné tesnenie, antivibračné držiaky NA-AV2 a Low Noise Adaptér (L.N.A.), čo je krátky káblik, ktorý zníži maximálne otáčky z 2000 na 1700 RPM, takže sa zároveň zníži aj hlučnosť. Silikónové antivibračné tesnenie je určené hlavne pri použití ventilátora radiátory vodného chladenia. Vyplňujú medzeru medzi ventilátorom a chladičom, takže nedochádza k úniku. Tesnenie zároveň eliminuje vibrácie ventilátora.

Ventilátor Noctua NF-A12x25 PWM má lopatky vyrobené zo špeciálnej novej polymérnej zlúčeniny s tekutými kryštálmi nazývanej Sterrox. Zliatina bola vyvinutá s ohľadom na nízku teplotnú rozťažnosť, aby bolo možné zmenšiť medzeru medzi lopatkami a obvodovým valcom.

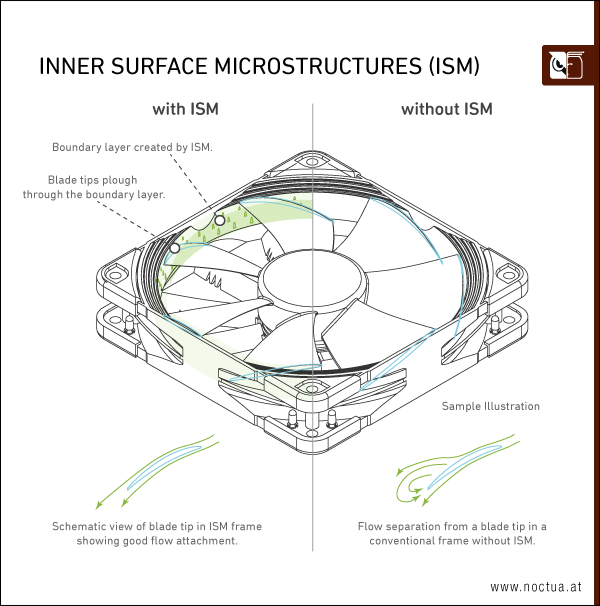

Pri pozornom pohľade odhalíte na každej lopatke vtlačené tri vzory v tvare šípok slúžiace na zvýšenie prietoku a zníženie hluku. Ich úlohou je usmerniť prúd vzduchu ponad lopatky. Vnútorný povrch valca má povrch s mikroštruktúrami na zníženie hluku.

Zdroj: Noctua

Náboj motora je kovový s cieľom zabrániť kmitaniu rotora. K spoľahlivosti a dlhej životnosti prispievajú aj ložiská SSO2 (self-stabilising oil-pressure). Ventilátor má na každom rohu z obidvoch strán silikónové podložky na zníženie prenosu vibrácií.

Test v PC skrini

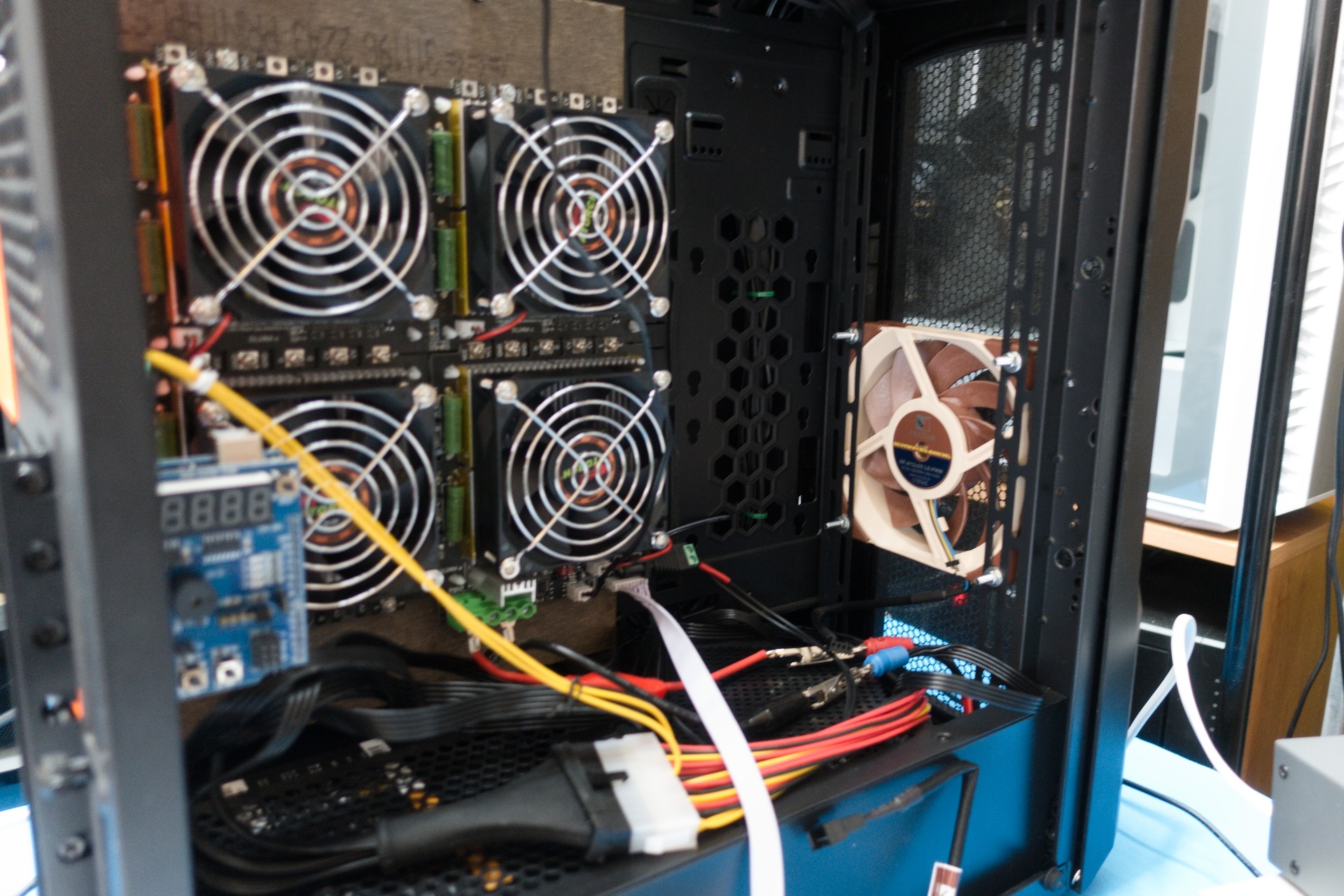

Namiesto reálnej základnej dosky s procesorom a grafickou kartou som použil elektronickú záťaž, pomocou ktorej som simuloval TDP 410 W, čo môže byť pri vysokom zaťažení napríklad 160 W procesor a 250 W grafika.

Vzduch je ventilátorom vháňaný do PC skrine, kde sa zmieša a vystupuje otvormi v hornej a zadnej stene skrine. Vzduch musí prekonať odpor jemných prachových filtrov na prednej a hornej strane. Vzadu bol výduch vzduchu voľný. Meral som teplotu jednak senzorom umiestneným na FET tranzistoroch pod chladičmi záťaže a taktiež aj teplotu vo vnútri skrine na dvoch miestach – v hornej časti skrine a v mieste kde býva umiestnená grafická karta. Postup merania je vo videu. Meranie ukázalo že pri maximálnych otáčkach 2100 RPM (výrobca udáva 2000 RPM s toleranciou 10 %) bol prietok 102,1 m3 /h =  28,36 l/s = 55,4 CFM (Cubic Feet Per Minute), čo je pri hlučnosti ventilátora 22,6 dBA fantastický výsledok.

Teploty vo vnútri skrine sú v tabuľke. Inak povedané, ak chladiče CPU a grafickej karty dokážu odviesť teplo z čipov, už jeden ventilátor inštalovaný v PC skrini vnútro skrine spoľahlivo ochladí. Pri najvýkonnejších procesoroch a grafických kartách napríklad Intel Core i9-12900K, ktorý má maximálny turbo výkon 241 W a NVIDIA GeForce RTX 3090 Ti s maximálnym TDP 450 W samozrejme budete potrebovať viac ventilátorov, v našom prípade tri, napriek tomu, že vodné chladenie procesora odvedie väčšinu tepla z procesora mimo skriňu vlastnými ventilátormi.

Otáčky som meral pomocou signálu interného snímača, ktorý generuje signál 2 impulzy za otáčku. Meral som za reálnych podmienok, keď ventilátory boli v PC skrini. V technických údajoch je pre základnú verziu deklarovaný rozsah otáčok 450 (+/- 20%) až 2000 (+/- 10%) RPM. Maximálne otáčky pri našom teste boli 2100 RPM. Ventilátor sa vypol pri 13 % PWM, pričom minimálne otáčky boli 240 RPM. Potom sa ventilátor zastavil a spustil sa znovu pri 18% PWM. Inak povedané pri PWM pod 13 % sa ventilátor zastaví a teda má nulovú hlučnosť.

Noctua NF-A12x25 PWM

2000 RPM / 1700 s L.N.A. ; 1,68W; 102,1 m3 / =  28,36 l/s  85,5 m3/h s L.N.A ; 22,6 dB / 18,8 dB s L.N.A; statický tlak 2,34 mmH2O/ 1,65 mm H2O s L.N.A

PWM
Príkon
RPM
Prietok
CPU
Vrch
Stred
Hluk dB (A)
100 %
 1,32 W
2100
29,5
70,7 °C
40 °C
34,5 °C
22,6
50 %
 0,37 W
1140
14,3
81,5 °C
46,9 °C
42,9 °C




Noctua NF-A12x25 LS-PWM

1200 RPM / 900 s L.N.A. ; 0,6W; 55,7 m3 /h =  15,47 l/s    39,4 m3/h s L.N.A ; 12,1 dB / 7,6 dB s L.N.A; statický tlak 0,82 mmH2O/ 0,41 mm H2O s L.N.A

PWM
Príkon
RPM
Prietok
CPU
Vrch
Stred
Hluk dB(A)
100 %
 0,51 W
1200
15,3
77,9 °C
45,6 °C
44,8 °C
12,1
50 %
  0,15 W
780
--
97,7 °C
54,3 °C
49,2 °C



Hluk som nemeral, pretože som na to nemal podmienky. V tichej miestnosti je úroveň hluku 27 – 30 dBA, v dobre zatlmenej miestnosti o 3 decibely menej. Jednotka dBA udáva hladinu akustického tlaku (SPL) v decibeloch s váhou typu A (dBA). 30 dBA je totiž aj spodná hranica citlivosti bežných hlukomerov. Základná verzia ventilátora pri maximálnych otáčkach vytvára hluk 22,6 dBA verzia LS-PWM len 12,6 dBA.

Test na chladiči procesora

Aby som pri testovaní mal maximálnu variabilitu a rovnaké podmienky, netestoval som na reálnom procesore, ale na testovacom prípravku – dalo by sa povedať na falošnom procesore. Je to hliníkový blok, ktorý ako zdroj tepla využíva štyri vyhrievacie telesá pre 3D tlačiareň, každé s príkonom 40 W. Prípravok teda simuluje procesor s TDP 160 W. Na meranie teploty je použité teplotné čidlo Dallas DS18B20 ktoré využíva zbernicu 1-Wire pripojené k vývojovej doske Arduino s displejom. Testoval som pri plnom aj 50 % výkone.

Noctua NF-A12x25 PWM

PWM
RPM
Teplota procesora
100 %
2100
44,6 °C
50 %
1140
49,1 °C

Noctua NF-A12x25 LS-PWM

PWM
RPM
Teplota procesora
100 %
1200
47,1 °C
50 %
780
59,6 °C

Výmena ventilátorov v skrini herného PC

Jeden z potenciálnych scenárov je aj výmena ventilátorov predinštalovaných v skrini za tichšie, respektíve výkonnejšie. V ďalšom teste som najskôr odmeral teplotu v skrini s umelou záťažou nastavenou na 410 W s dvomi ventilátormi, ktoré v skrini boli pôvodne. Podľa technických údajov majú otáčky 1300 RPM, príkon 1,44 W, hlučnosť 16 dBA a pripájajú sa pomocou konektoru s tromi pinmi, takže neumožňujú PWM reguláciu, otáčky sa dajú regulovať len zmenou jednosmerného napájacieho napätia. Výsledky merania sú v tabuľke.

Ventilátory
Teplota CPU
Vrch skrine
2 x pôvodný
76,4 °C
37,6 °C
2 x Noctua NF-A12x25 100 % PWM
68,4 °C
31,4 °C
2 x Noctua NF-A12x25 50 % PWM
77,6 °C
38,1 °C

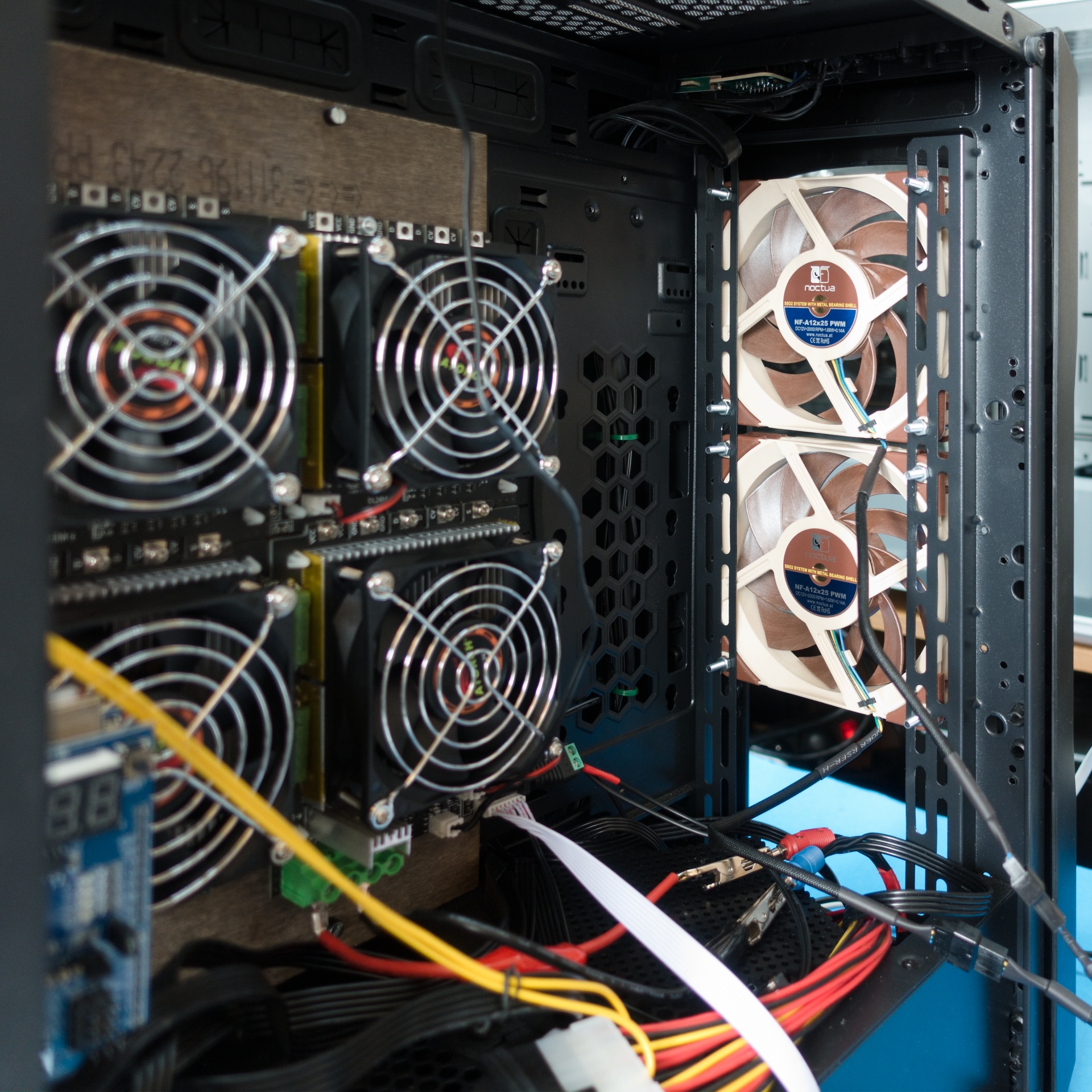

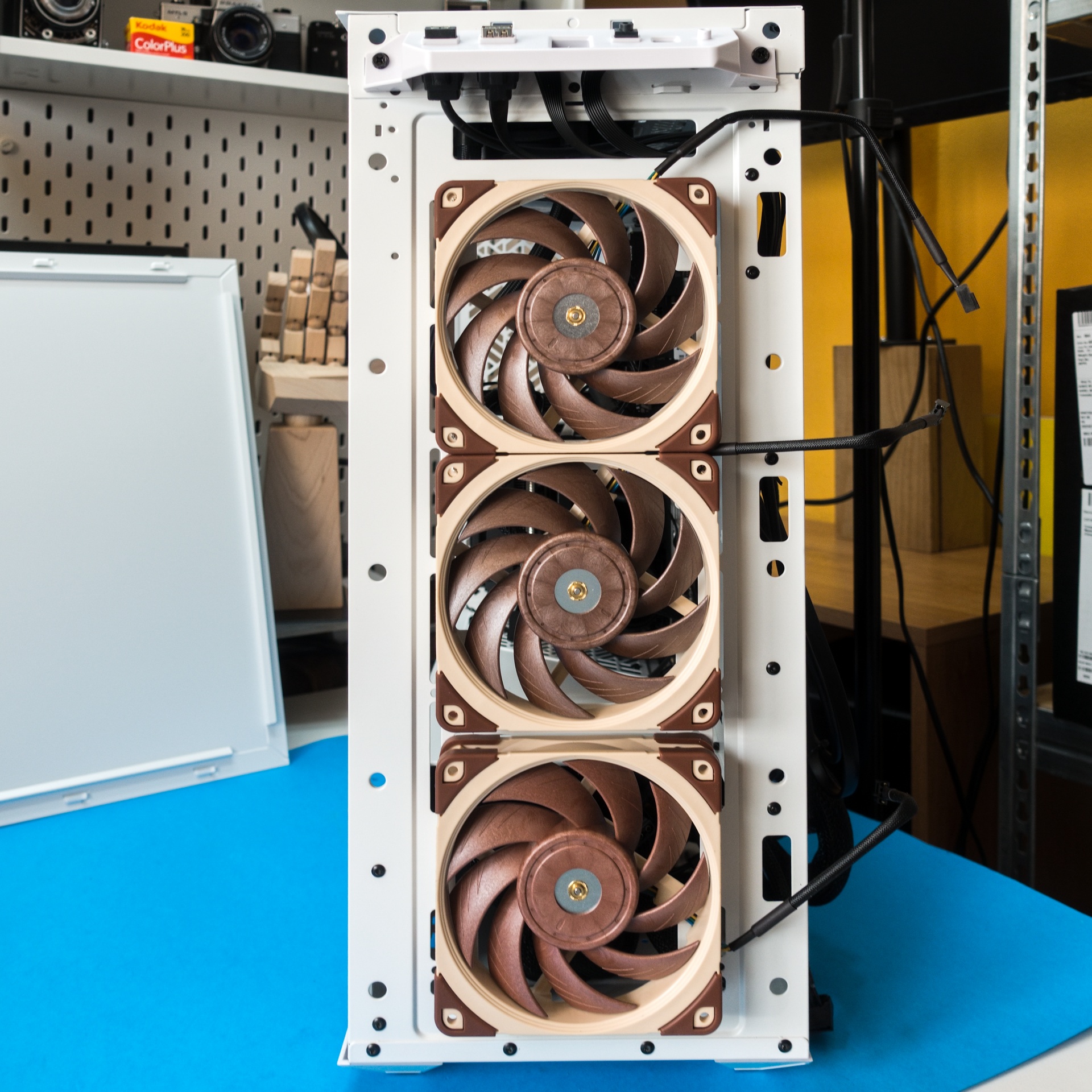

Vľavo meranie s dvbomi ventilátormi, vpravo praktická aplikácia v skrini herného PC s tromi ventilátormi

Ak to zosumarizujem, tak ventilátor Noctua v tomto scenári použitia dosiahol na 50 % PWM pri otáčkach 1140 RPM, príkone 0,37 W takmer rovnaký chladiaci výkon ako pôvodný ventilátor pri otáčkach 1300 RPM a príkone 1,44 W. Podstatný rozdiel však bol v hlučnosti. Vo vzdialenosti 25 cm pred skriňou som s pôvodnými ventilátormi nameral hlučnosť 51,5 dB/A. S ventilátormi Noctua bola hlučnosť 44,3 dB/A. Hluk pozadia pri našich meraniach bol 33,2 dB. Pokiaľ obidva ventilátory Noctua bežia naplno s otáčkami 2100 RPM ochladili vnútro skrine na 68,4 °C a hlučnosť 49,8 dB/A, čiže stále nižšia, než u pôvodných ventilátorov bežiacich na 1300 RPM
