Video: 3D tlačiareň mCreate 2.0 s laserovým gravírovaním vhodná aj pre začiatočníkov

1

Všestranná robustná a presná 3D tlačiareň mCreate od známeho výrobcu robotických stavebníc Makeblock je ihneď po vybalení a spojení dvoch častí štyrmi skrutkami, ktoré trvá menej ako 5 minút okamžite pripravená na tlačenie. Kalibruje sa automaticky a tlač je úplne bezproblémová, takže je vhodná aj pre začiatočníkov. Tlačiareň umožňuje okrem 3D tlače aj gravírovanie laserom, stačí vymeniť trysku za laserový modul, ktorý je súčasťou balenia

Videorecenzia

3D tlač si vo všeobecnosti vyžaduje určité skúsenosti a väčšina bežných tlačiarní určených pre hobby sféru musíte viac, alebo menej prácne nastaviť, hlavne čo sa týka výšky extrudera nad vyhrievanou podložkou a vodorovnosti tejto plošiny.

V prípade tlačiarne  Makeblock mCreate sa o kalibráciu nemusíte starať. Vďaka automatickému meraniu vzdialeností medzi tryskou, dokáže systém presne určiť prípadné korekcie.

Z materiálu PLA, či PETG môžete tlačiť aj bez plexisklovej skrinky, pre materiály typu ABS s vysokou teplotnou rozťažnosťou je vyhrievaná skrinka veľkým prínosom

Tlačiareň sa ovláda pomocou dotykového displeja. Ako úplne prvý výtlačok odporúčam tlačiť niečo menšie. Môže sa totiž stať, že bude treba upraviť hrúbku prvej vrstvy. Tá je daná vzdialenosťou tlačovej hlavy od podložky pri tlači prvej vrstvy. Tento parameter nastavíte ako číselnú hodnotu v nastaveniach. Filament v prvej vrstve by mal byť jemne sploštený a nemal by sa odlupovať od podložky.

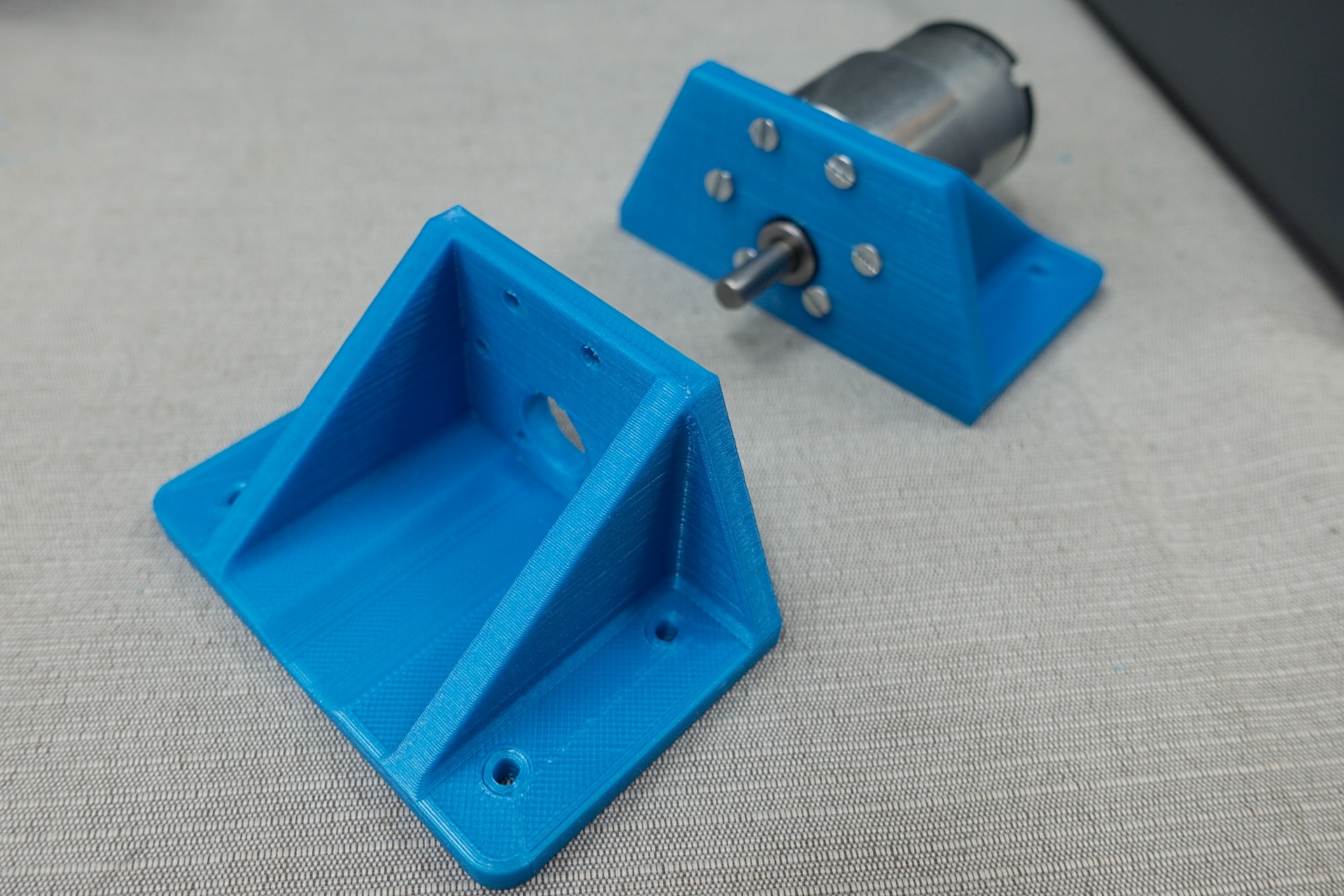

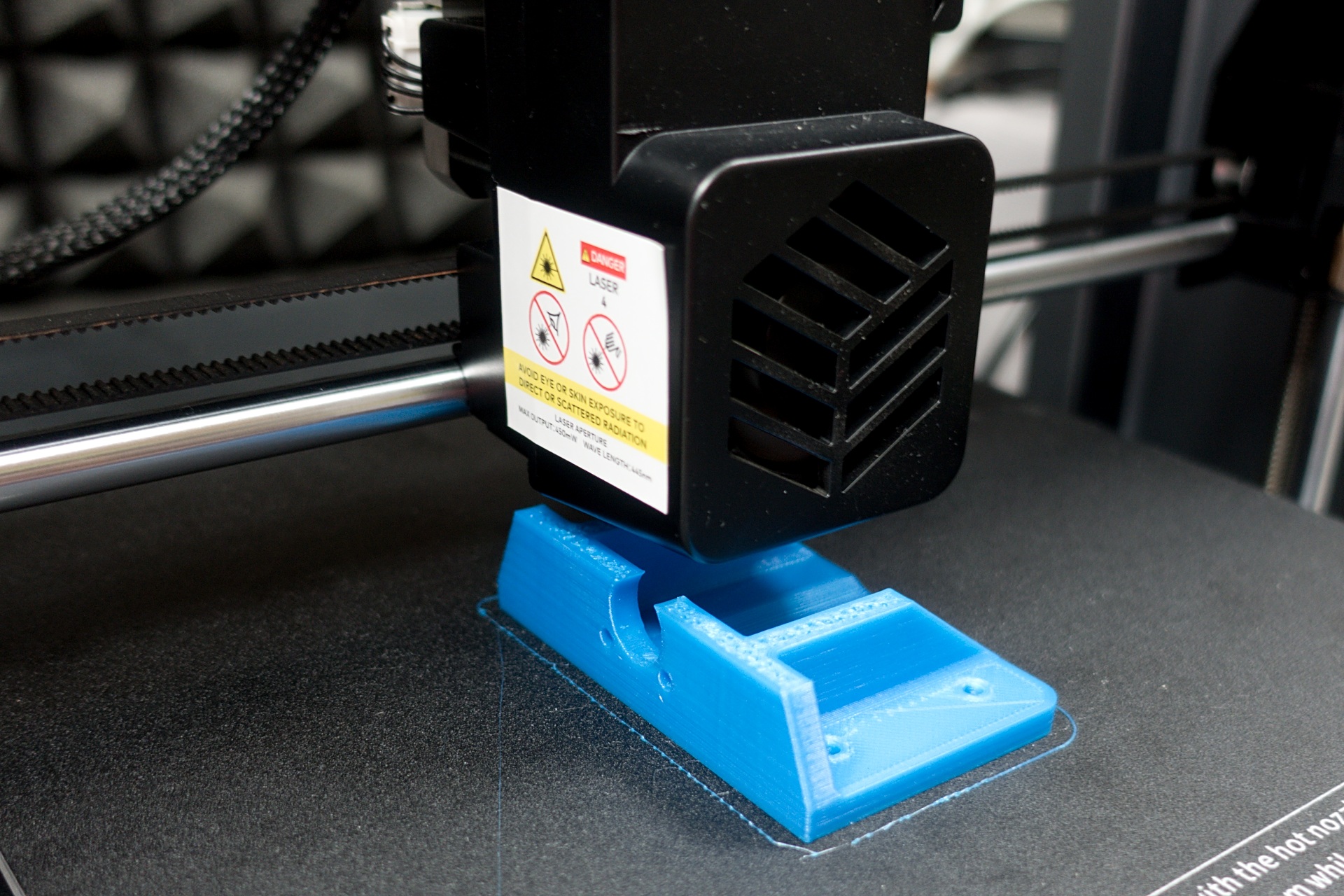

Tlač držiakov motorov pre robotický podvozok

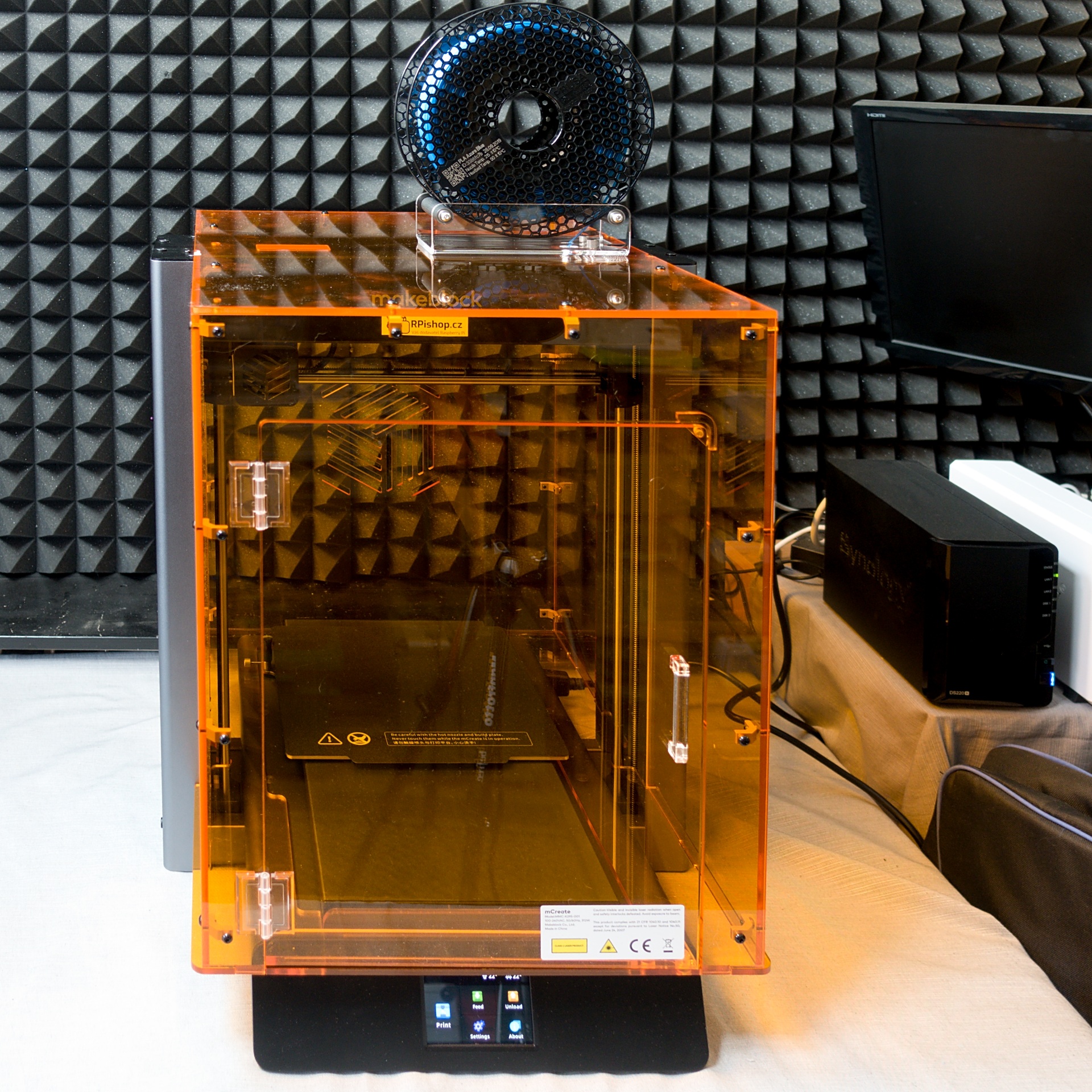

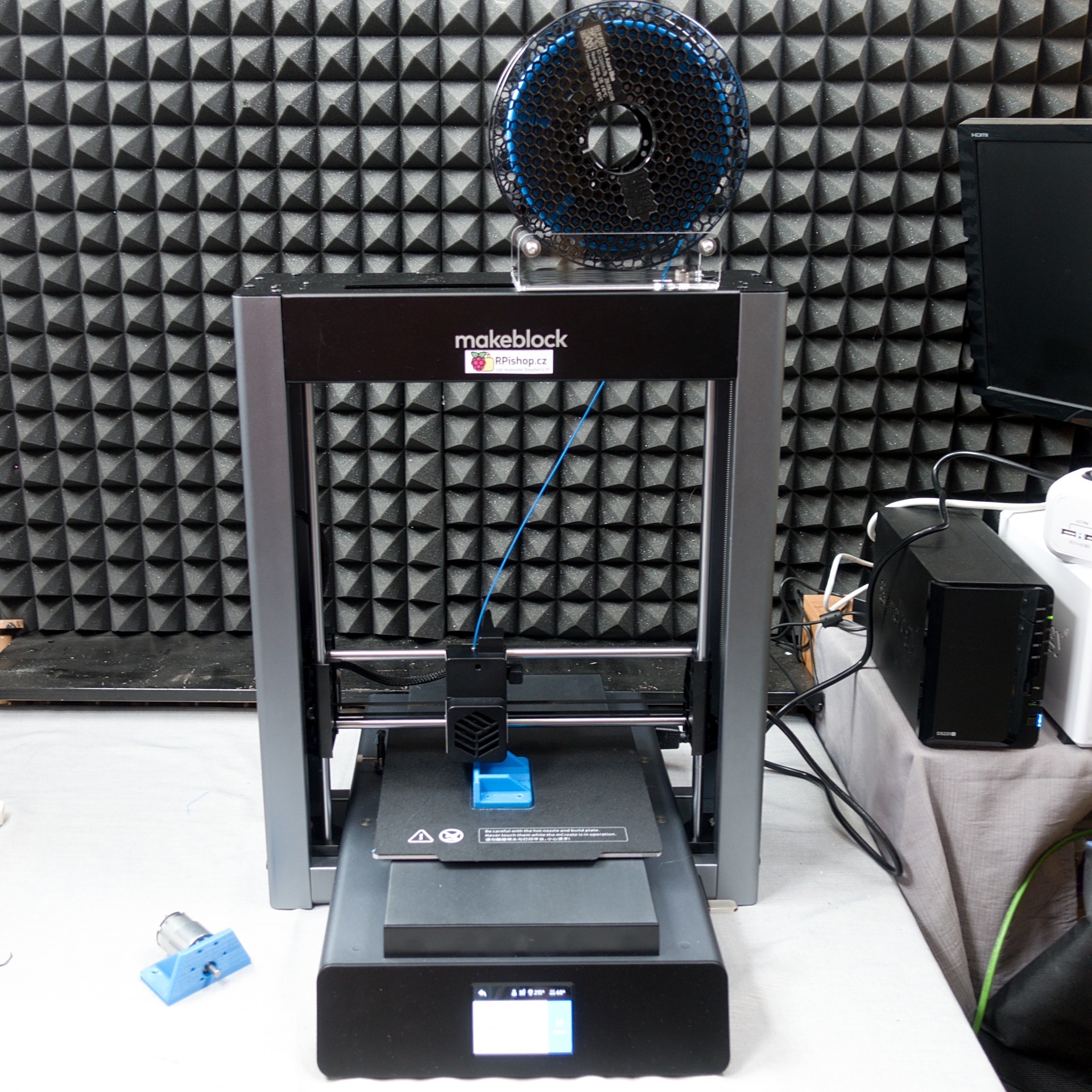

Tlačiareň mCreate je konštruovaná ako kompaktný robustný celok z hliníka s pevnou zadnou stenou. Maximálny rozmer objektu, ktorý je možné vytlačiť je 220 x 220 x 295 mm. Súčasťou tlačiarne je plexisklový kryt, ktorý umožňuje bez problémov tlačiť aj z materiálov ako je ABS, ktoré majú vysokú tepelnú rozťažnosť.  Vnútro uzatvoreného priestoru sa ohrieva teplom generovaným vyhrievanou podložkou a tlačovou hlavou. Plexisklo je oranžovej farby, takže chráni zrak pri laserovom gravírovaní

Tlačová hlava sa pohybuje v osiach X a Z po vodiacich tyčiach na klzných ložiskách. Na dosiahnutie vysokej presnosti pohybu je použitý systém duálneho vedenia pomocou zdvojených vodiacich tyčí V osi X je pohyb prenášaný cez ozubený remeň a v osi Z pomocou tyče s presným lichobežníkovým závitom. Pohyb v osi Y zabezpečuje posuvná vyhrievaná plošina. Kovová podložka so štruktúrovaným povrchom, na ktorú sa tlačí sa na vyhrievanú základňu upevňuje magneticky. Po ukončení tlače magneticky prichytenú podložku oddialite od vyhrievanej dosky. Tým že je podložka z pružného plechu, stačí ju mierne prehnúť a výtlačky od nej sami odskočia, prípadne sa oddelia aspoň okraje a potom už výtlačok stačí jemne odlúpnuť.

Tlačiareň môže tlačiť objekty autonómne podľa údajov na USB kľúči, alebo po pripojení k počítaču. Na vytváranie g-kódu obsahujúceho údaje na prieme riadenie tlače sa využíva aplikácia Cura. Táto aplikácia generuje štruktúru podporného materiálu s maximálnym ohľadom na stabilitu tlačeného modelu.  Trojrozmerný objekt, ktorý chcete tlačiť táto aplikácia virtuálne nareže na tenké vrstvy, tak ako sa budú tlačiť a pre každú vrstvu sa pripravia údaje, ktoré budú postupne posielané do tlačiarne. Pokiaľ výtlačok obsahuje vodorovné plochy, ktorých spodná vodorovná strana je počas tlače „vo vzduchu“, aplikácia pod takéto plochy navrhne podpornú voštinovú konštrukciu, ktorá sa po vytlačení dá od výtlačku ľahko oddeliť, pričom minimalizuje množstvo použitého filamentu.

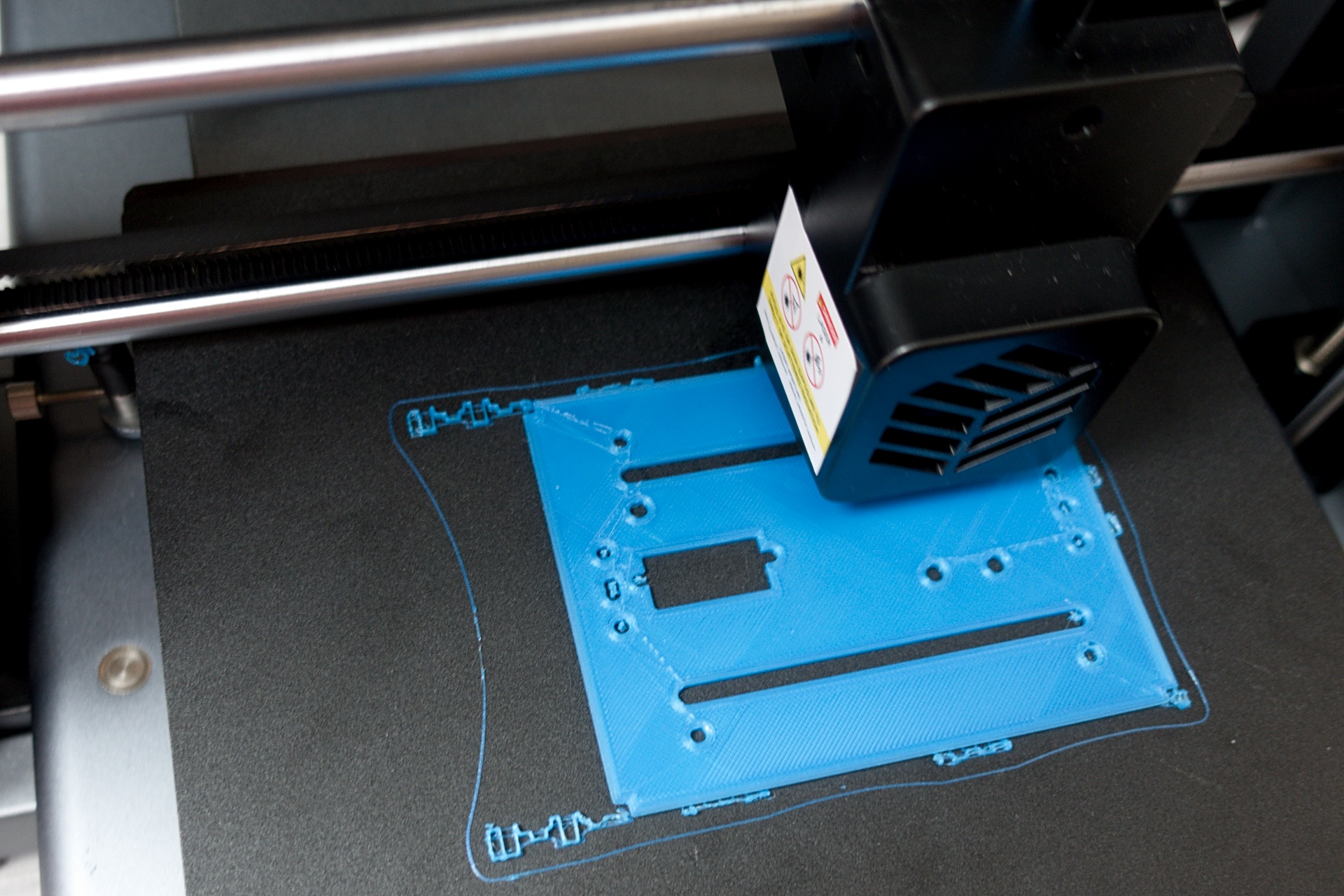

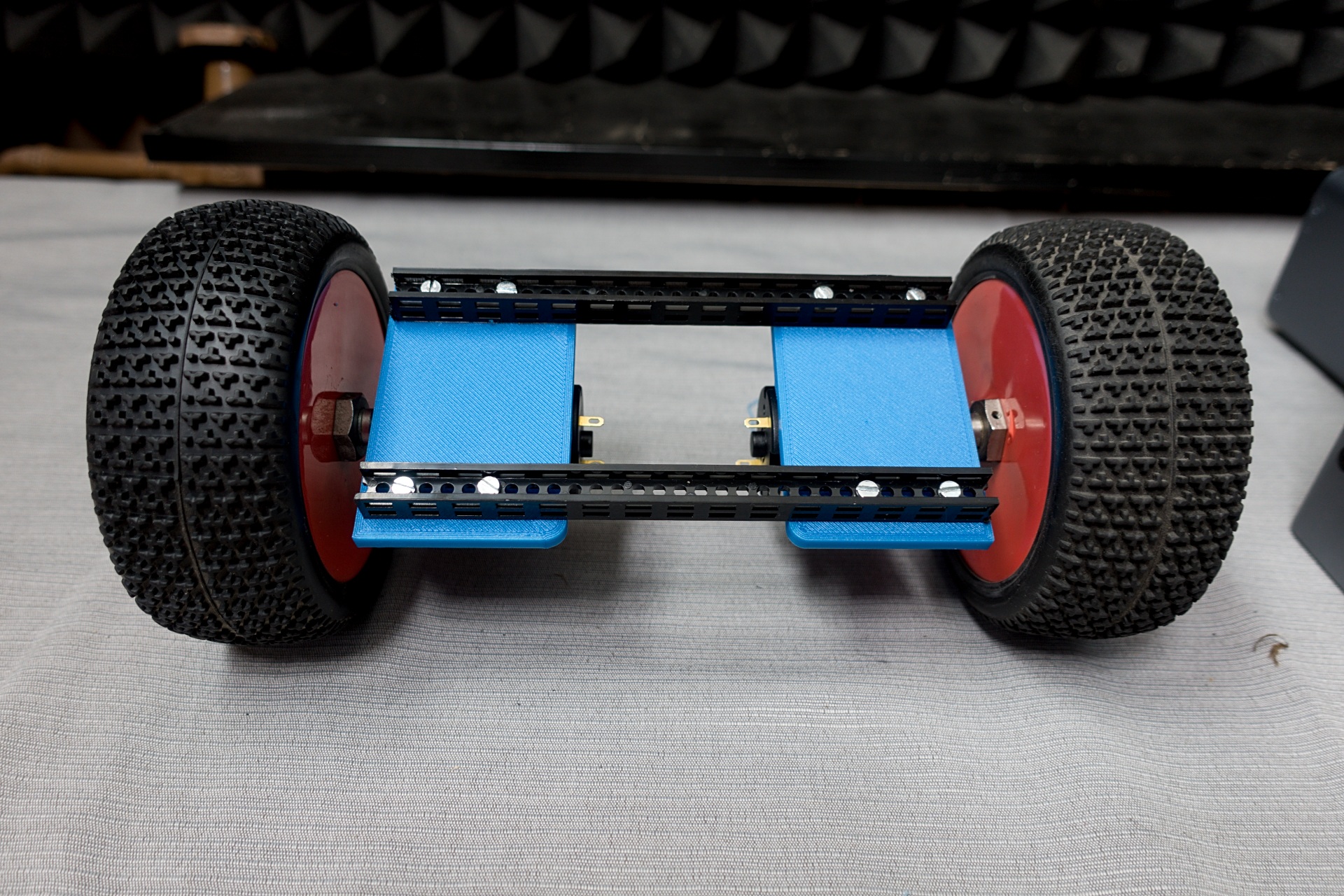

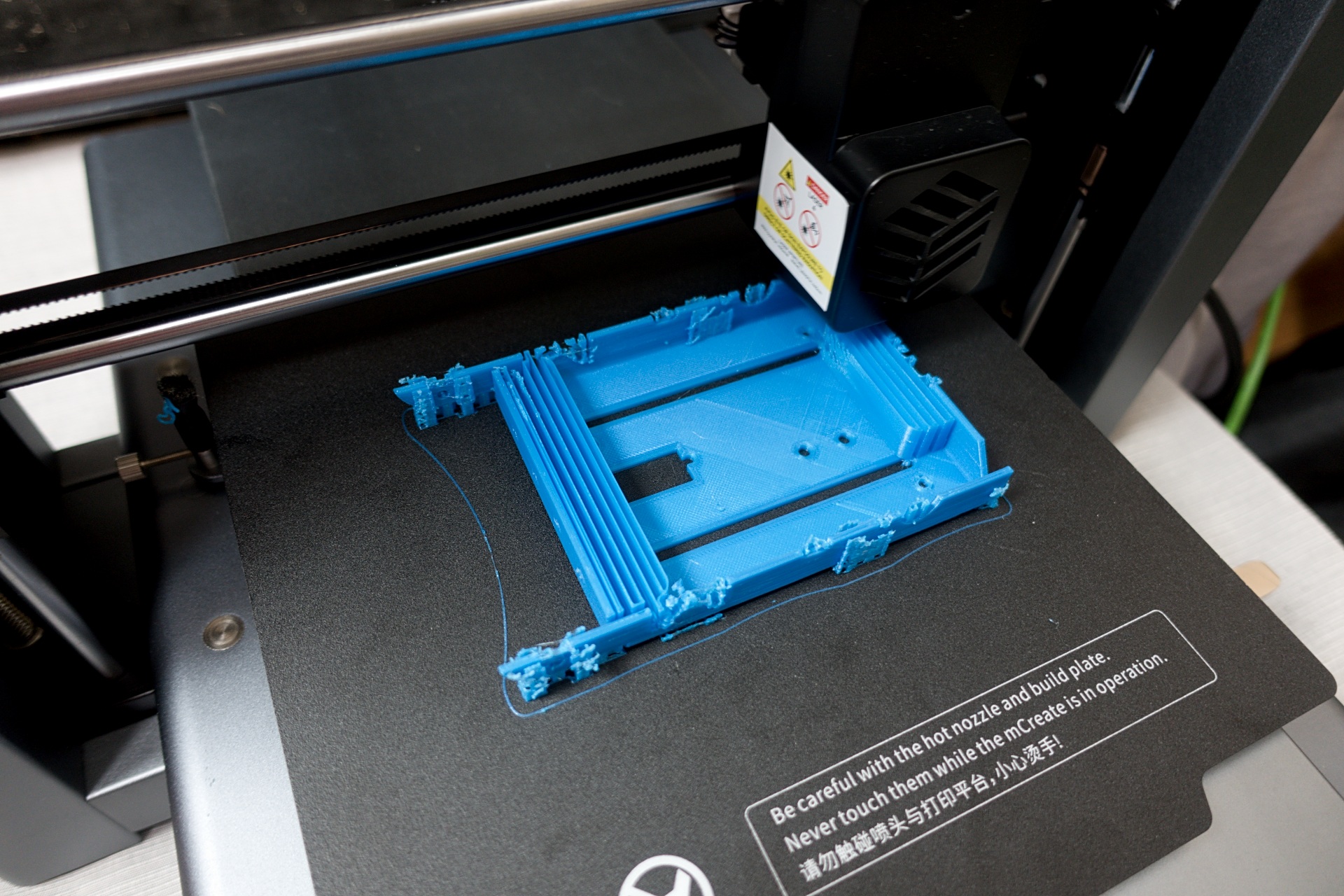

Tlač robotického podvozku mBot. Všimnite si podpory pod prevísajúce časti

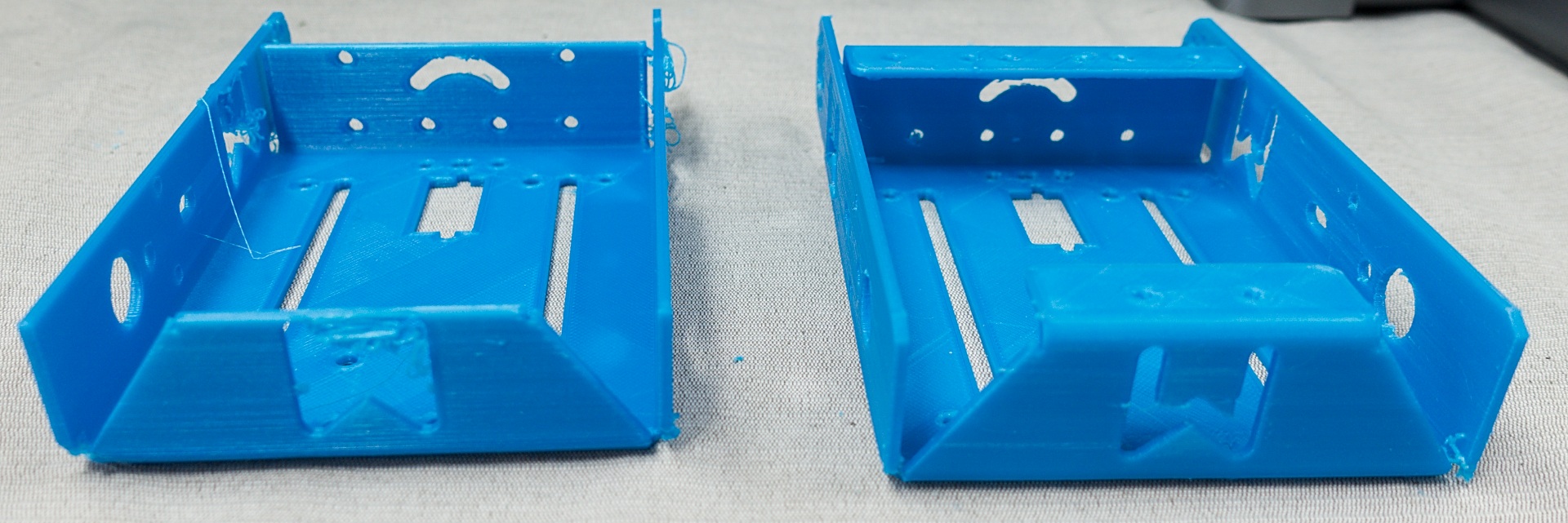

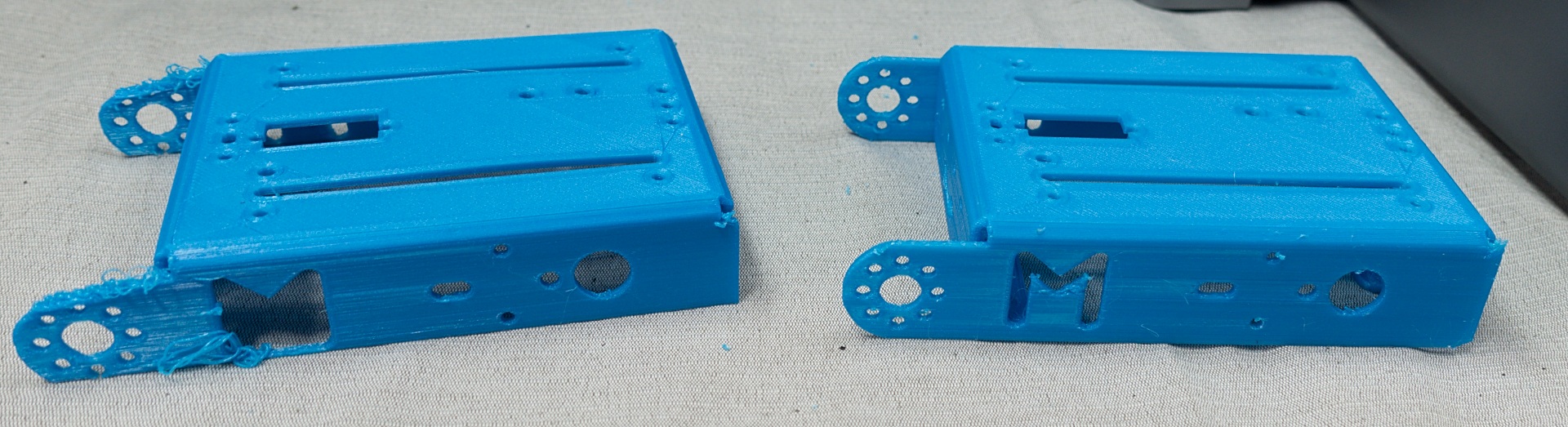

Porovnanie výtlačku bez a s podporami

Prevísajúce časti sa bez tlače podpornej konštrukcie nedajú vytlačiť

Výmena trysky za modul na gravírovanie laserom je veľmi jednoduchá, stačí trysku, alebo laser vysunúť jediným pohybom páky. Tryska tvorí kompaktný celok, netreba ju rozobrať ani nastavovať. V balení je nástroj na čistenie trysky, ale počas mesačného intenzívneho testovania som ho nepotreboval použiť. Hrot trysky sa navyše pred každým tlačením vyčistí tak, že tlačová hlava s tryskou urobí rýchly pohyb ponad drôtenú kefku, ktorá spoľahlivo odstráni natavené zvyšky filamentu

Extruder, čiže mechanizmus na posúvanie filamentu do trysky tvorí kompaktný celok s držiakom trysky, takže filament je privádzaný do trysky priamo bez toho aby prechádzal bowdenom, čo tiež významne prispieva k spoľahlivosti tlače.  Používal som jednak veľmi kvalitný filament od českej firmy Prusa Research, a taktiež aj lacný filament u ktorého nie je garantované dodržanie tolerancie priemeru, no tlačiareň ani s takýmto filamentom nemala najmenší problém. Tlač je možné kedykoľvek prerušiť a vymeniť filament. Ak to zosumarizujem, tak počas mesačného testovania, pri ktorom som spotreboval tri kilogramové kotúče PLA  a jeden kotúč PETG filamentu  som nemal žiadny problém, preto túto tlačiareň môžem smelo odporučiť začiatočníkom, ktorí potrebujú tlačiť a nie každú chvíľu niečo riešiť a nastavovať. Situáciu, keď počas tlače došiel filament tlačiareň vyriešila tak, že túto situáciu indikovala, prerušila tlač a keď som filament vymenil, tlač pokračovala presne v mieste, kde bola prerušená.

Verdikt: Výborná tlačiareň pre začiatočníkov, hobby nadšencov aj pre tlačové farmy

Technické údaje: Priestor pre tlač 220 x 220 x 295 mm, hrúbka vrstvy 50-300 μm; priemer trysky 0,4 mm; presnosť v osiach X/Y 0,01mm, v osi Z 0,002mm; rýchlosť tlače 10-150 mm/s; Vlnová dĺžka laseru pre gravírovanie 445±5nm, výkon laseru 500mW+ rozmery tlačiarne  445 x 485 x 550mm, hmotnosť 18 kg. Cena 1013 eur

+ kvalita tlače, automatická kalibrácia, robustnosť

- Nič podstatné

Hodnotenie 9
