Experts meet Experts: Pokročilé technológie zobrazenia v televízoroch

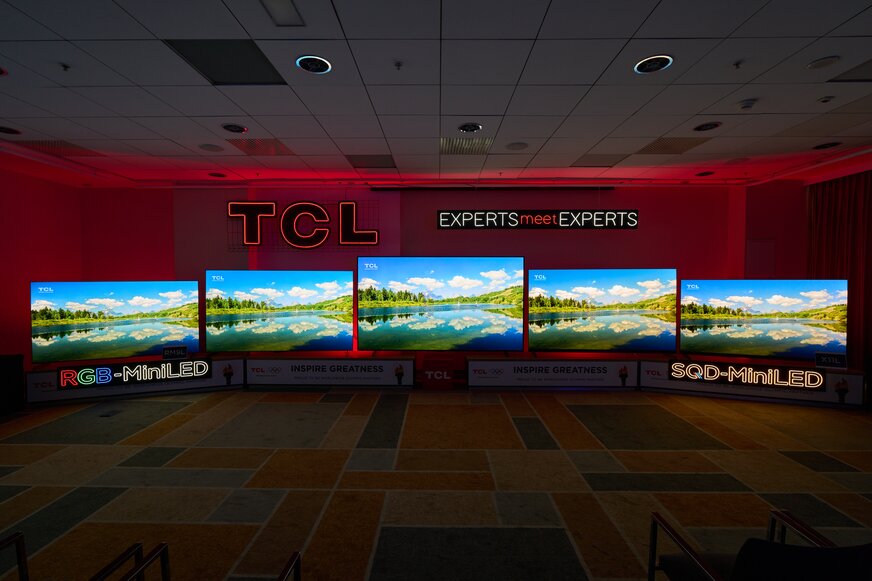

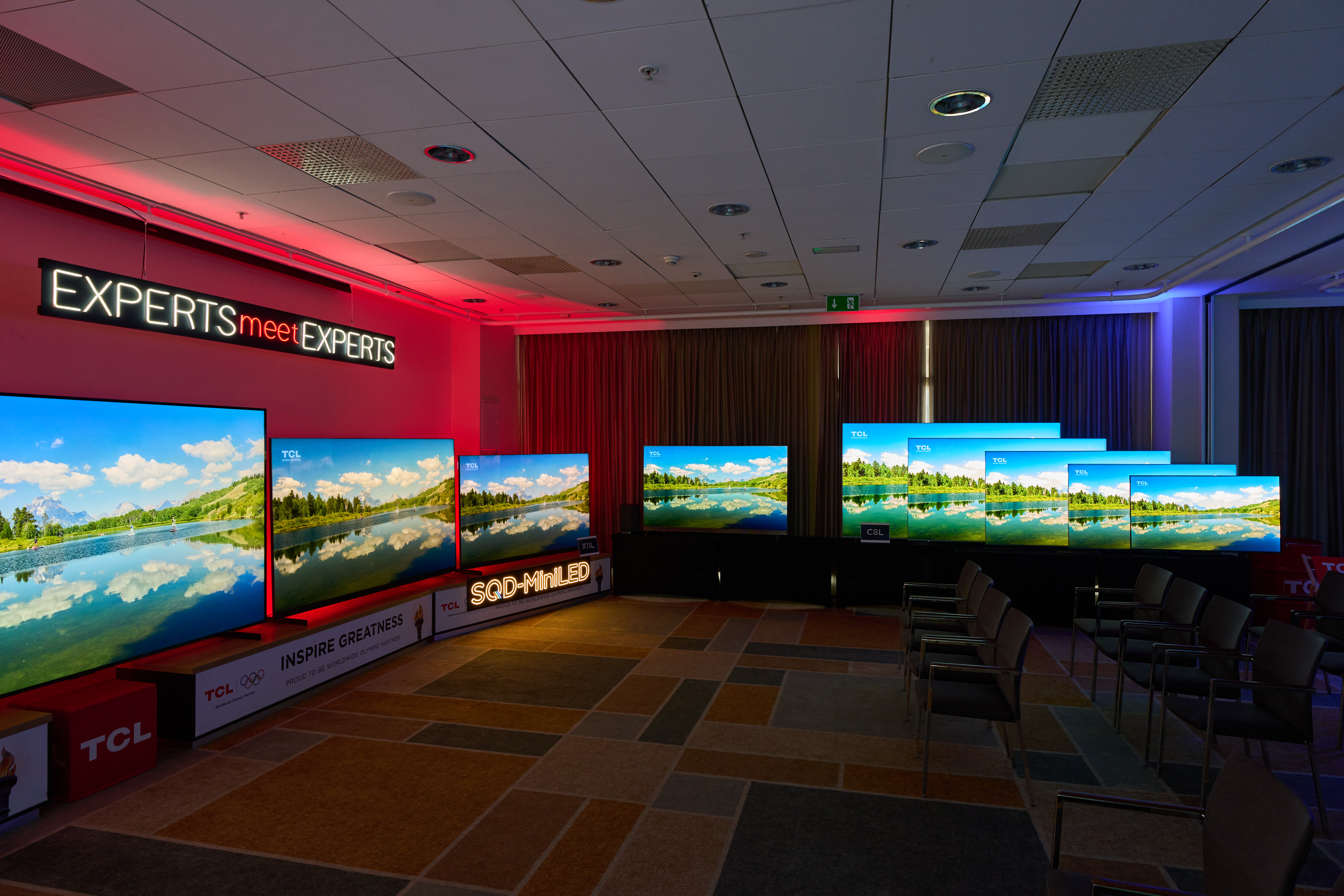

Spoločnosť TCL organizuje každoročne pre odborných novinárov akciu Experts meets Experts, kde podrobne analyzuje aktuálne trendy vo vývoji televízorov a predajoch televízorov vrátane veľkoplošných modelov, v ktorých je lídrom. Aj v tomto roku som mal možnosť zúčastniť sa a v praxi si pozrieť celý najnovší modelový rad. Poďme sa preto venovať tomu, čo sa deje vo svete veľkých televízorov a ako fungujú najmodernejšie technológie pod ich kapotou.
Európsky trh s televízormi prechádza v roku 2026 zásadnou transformáciou, ktorej dominuje prudký prechod spotrebiteľov k veľmi veľkým uhlopriečkam, presahujúcim 75 palcov. Tento vývoj je poháňaný technologickou zrelosťou výrobných liniek generácie 8,5 a generácie 11, ktoré umožňujú vysoko efektívne rezanie materských skiel na veľké formáty obrazoviek s minimálnym odpadom. Súčasné spotrebiteľské nároky sa rýchlo posúvajú od sledovania obsahu v nízkom rozlíšení k pokročilým formátom s vysokým dynamickým rozsahom a širokým farebným gamutom. To si vyžaduje radikálne inovácie v oblasti architektúry plošného podsvietenia a spracovania digitálneho signálu priamo na úrovni integrovaných polovodičových čipov. Televízor prestáva byť len pasívnym zobrazovačom a stáva sa komplexnou hardvérovou sústavou, kde štruktúra panela úzko spolupracuje s algoritmami umelej inteligencie s cieľom verne zrekonštruovať autorský zámer filmových tvorcov v reálnych podmienkach presvetlených domácností.
Fyzikálne princípy technológií zobrazenia
OLED a QD-OLED
Súčasný technologický trh ponúka niekoľko odlišných prístupov k emisívnemu a transmisívnemu zobrazeniu, z ktorých každý využíva špecifické fyzikálne princípy činnosti. Architektúra takzvaného bieleho panela OLED sa spolieha na vákuové odparovanie organických vrstiev v spojení s klasickými farebnými filtrami, čo predstavuje konštrukčne overený, ale finančne nákladný postup. Svetelná účinnosť tejto technológie klesá s rastúcou veľkosťou obrazovky pre inherentné straty vo filtroch a prísne limity automatického obmedzovača jasu, čo limituje celoplošný jas bielej farby na úroveň 250 až 350 nitov. V lokálnych špičkách však dokáže vyvinúť bodový jas 1500 až 3000 nitov pri pokrytí farebného priestoru podľa normy Rec. 2020 na úrovni približne 76 %. Táto technológia nachádza svoje optimálne uplatnenie predovšetkým v zatemnených miestnostiach na sledovanie kinematografického obsahu s absolútnou čiernou farbou.
Pokročilejšia alternatíva je technológia využívajúca kvantové body v kombinácii s organickými diódami, známa pod skratkou QD-OLED. Tento princíp nahrádza farebné filtre priamou konverziou vlnových dĺžok svetla pomocou subpixelovej vrstvy kvantových bodiek, čo radikálne zvyšuje čistotu emitovaných farieb a rozširuje rozsah jasu v saturovaných odtieňoch. Fyzikálnym výsledkom je excelentné pokrytie farebného priestoru dosahujúce 85 až 90 % normy Rec. 2020 a špičkový bodový jas až 3000 nitov. Hlavnou inžinierskou výzvou tejto technológie však zostávajú extrémne vysoké výdavky na budovanie vákuových odparovacích liniek a nižšia výťažnosť pri výrobe panelov veľkých rozmerov, čo limituje ich masové nasadenie pri gigantických uhlopriečkach.

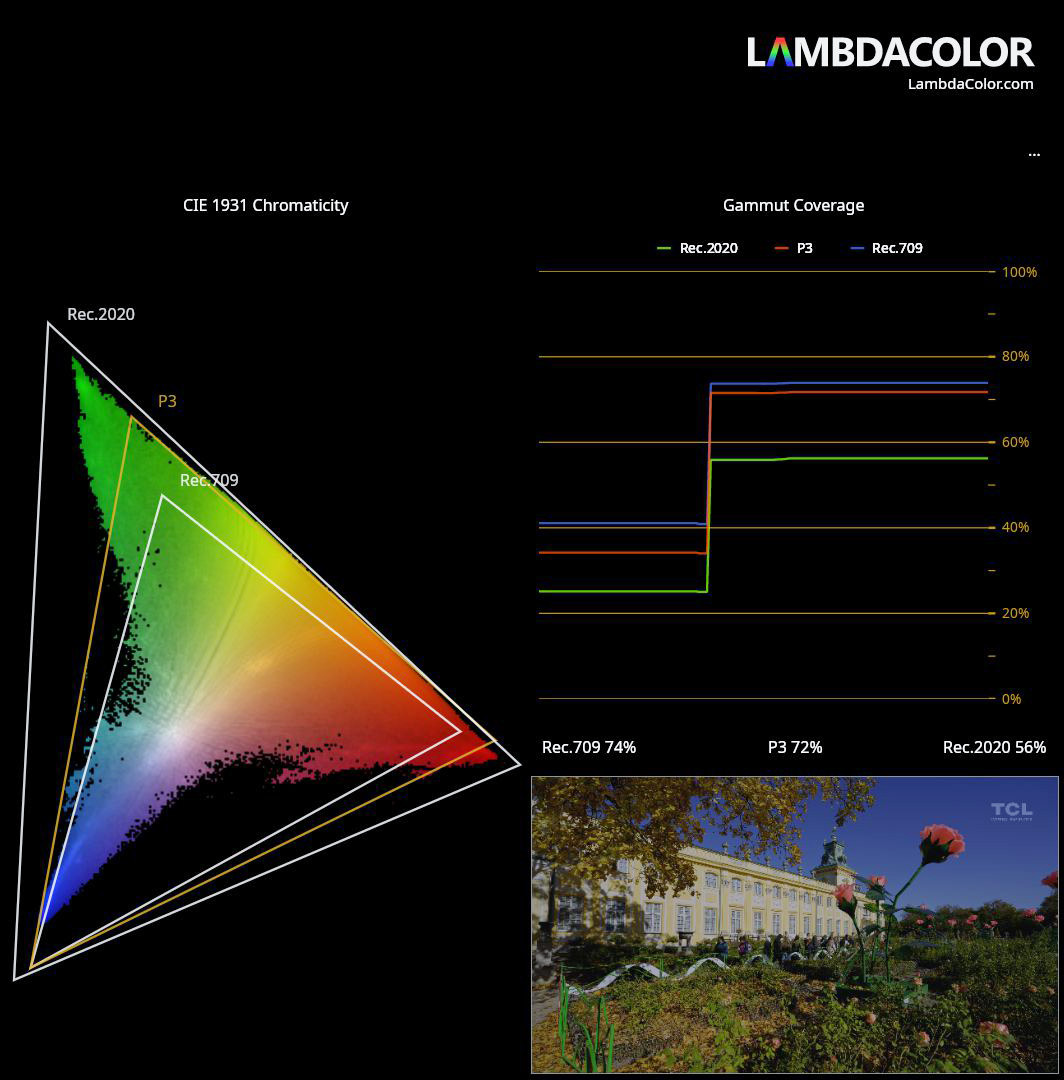

HDR signál je reprezentovaný širokým farebným gamutom podľa Rec.2020. S jeho plným zobrazením sa dokážu popasovať iba televízory s najnovšími technológiami
SQD MiniLED
V oblasti transmisívnych systémov predstavuje špičku nová technológia Super Quantum Dot MiniLED, označovaná ako SQD MiniLED. Jej podstata spočíva v integrácii výkonného plošného podsvietenia, tvoreného desiatkami tisíc mikroskopických modrých diód, ktorých svetlo prechádza cez špeciálnu difúznu fóliu s rozptýlenými kvantovými bodkami. Tento prístup vykazuje takmer 100 % výťažnosť vďaka zrelej technológii výroby samotných tekutých kryštálov, čo z neho robí najviac nákladovo efektívnu cestu k masívnym obrazovkám s uhlopriečkou až do 115 palcov. V preklade to znamená, že táto technológia umožňuje vyrábať veľkoplošné TV s najlepším pomerom cena/kvalita. Hardvérové výsledky sú tu mimoriadne priaznivé, keďže celoplošný jas dosahuje 600 až 1000 nitov a špičkový bodový jas prekonáva hranicu 4500 nitov pri zachovaní stabilného pokrytia Rec. 2020 v rozsahu 77 až 85 %. Primárnou výzvou pre inžinierov je v tomto prípade eliminácia takzvaného halo efektu prostredníctvom sofistikovanej mikrooptiky a presného zónového stmievania.
RGB MiniLED
Ešte nekompromisnejšiu evolúciu transmisívneho prístupu predstavuje RGB MiniLED technológia, ktorá úplne odstraňuje potrebu dodatočnej konverznej fólie tým, že priamo do matice podsvietenia integruje samostatné natívne žiariče RGB. Týmto spôsobom sa dramaticky znižujú straty spojené s transformáciou vlnových dĺžok a televízor dosahuje čistý hardvérový farebný gamut presahujúci 90 % normy Rec. 2020. Výrobná náročnosť je však extrémne vysoká z dôvodu komplexnosti riadiacich obvodov, ktoré musia nezávisle manažovať prúdové toky do troch odlišných polovodičových diód, čo prináša komplikácie s miešaním farieb v tesnej blízkosti panela a vyžaduje prísny tepelný manažment.
Micro LED
V segmente luxusných zariadení sa okrajovo objavuje aj modulárna technológia MicroLED, ktorá spája stovky samostatných emisívnych blokov bez okrajov do obrovských plôch nad 130 palcov s vynikajúcimi parametrami a gamutom nad 90 % Rec. 2020. Ide o jednu z najlepších technológií, čo sa týka kvality obrazu, jej nasadenie je však limitované astronomickou cenou a nízkou výťažnosťou montáže miliónov mikroskopických diód bez defektov. Preto je táto technológia v súčasnosti určená skôr na komerčné a polokomerčné použitie a jej cesta do domácností stojí predovšetkým na tom, či sa ju podarí zlacniť.
IJP OLED
Pre budúcnosť sa intenzívne vyvíja aj technológia tlačeného OLED pomocou InkJet systémov (IJP OLED), ktorá sľubuje zníženie nákladov. Momentálne sa v malej miere využíva iba pri menších displejoch monitorov alebo notebookov. Čo sa týka televízorov, je iba vo fáze pilotných projektov zameraných na zvýšenie životnosti organických materiálov a stabilizáciu výrobného procesu.
Optické inovácie MiniLED podsvietenia
Hardvérová architektúra najmodernejších MiniLED panelov prešla zásadným redizajnom s cieľom maximalizovať kolimáciu (usmernenie) svetelného toku a dosiahnuť vysokú rovnomernosť zobrazenia. Modré polovodičové čipy využívajú pokročilú kryštalickú štruktúru na báze nitridu gália (GaN), ktorá vykazuje vysokú optickú účinnosť a generuje maximálny užitočný tok žiarenia na 1 watt dodanej energie na prechod cez kvantové body. Kľúčový inžiniersky prielom je skrátenie optickej vzdialenosti medzi žiaričmi a difúznou vrstvou na hodnotu iba 5 milimetrov. To dramaticky znižuje celkovú hrúbku televízneho šasi a zároveň radikálne obmedzuje bočné prelievanie svetla, čím sa minimalizuje vznik svetelných závojov a halo efektov okolo jasných objektov na tmavom pozadí. To jasne vidieť pri porovnaní televízorov s touto technológiou oproti starším modelom.

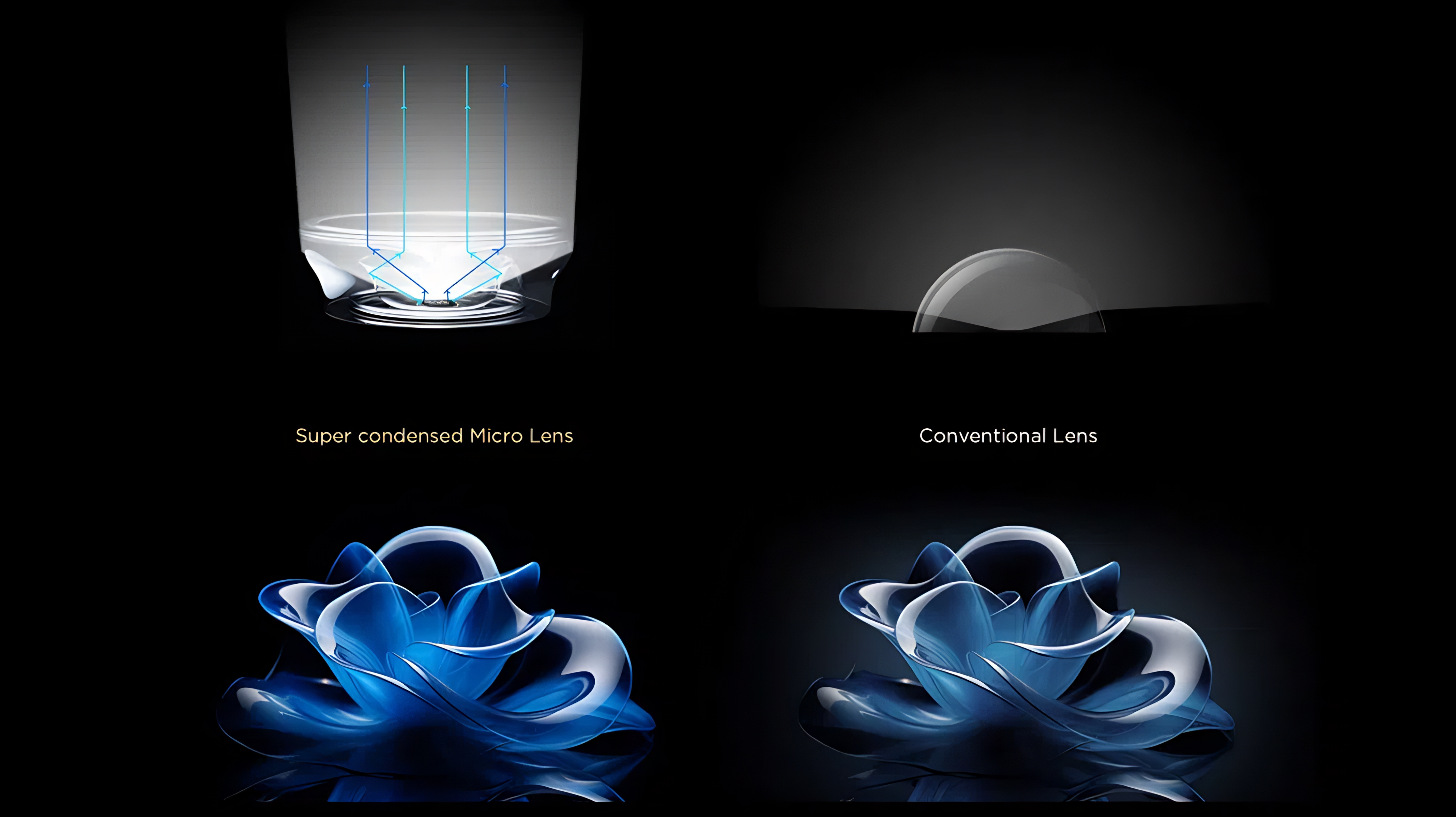

Nové miniLED používajú Super Condensed Micro Lens šošovky na presné usmernenie svetla na zabránenie rozptylu
Nad každým jednotlivým MiniLED čipom je umiestnená superkondenzovaná šošovka vylisovaná z vysoko priepustnej optickej živice alebo silikónu, ktorej presne prepočítaný asférický povrch sústreďuje emitované lúče do úzkeho kužeľa. Táto vysoká kolimácia svetla zaručuje, že svetelný tok smeruje striktne kolmo na vrstvy tekutých kryštálov a nežiaduce difúzne rozptyľovanie je potlačené na minimum. Celá táto optická komora je mechanicky stabilizovaná pomocou novej beztieňovej architektúry podporných prvkov, ktoré sú navrhnuté tak, aby neblokovali svetelné žiarenie a nevytvárali na obraze tmavé mikroskopické artefakty.
Po prechode kolimovaného svetla cez konverznú vrstvu s kvantovými bodkami a difúzne elementy vstupuje svetelný tok do pokročilého LCD panela typu WHVA 2.0 Ultra alebo HVA 2.0 Pro. Tento panel využíva vertikálne zarovnanie molekúl so zlepšenou štruktúrou subpixelov, čo mu umožňuje dosiahnuť mimoriadny natívny kontrastný pomer a eliminovať stratu saturácie farieb pri sledovaní z ostrých uhlov. Vonkajší povrch obrazovky je pokrytý sofistikovaným antireflexným filmom, ktorý dokáže deštruktívne narúšať vlnové dĺžky dopadajúceho okolitého svetla, čím eliminuje reflexie na úroveň 0,5 % a zaisťuje jasný obraz aj v priestoroch s priamym slnečným svetlom. Pohľad zo strany na tento panel pripomína svojimi vlastnosťami panely OLED a oproti klasickým LED panelom nedochádza pri pohľade zo strany k známemu šediveniu farieb.
Dvadsaťšesťbitové hybridné riadenie jasu
Na dosiahnutie dokonalej stability farebného podania a precízneho vykreslenia detailov v hlbokých tieňoch bol vyvinutý systém riadenia jasu s celkovou presnosťou až 26 bitov. Tento systém je založený na hybridnej kombinácii dvoch odlišných fyzikálnych metód regulácie elektrického prúdu, kde 10-bitová zložka pracuje na princípe kontroly jednosmerného prúdu (DC) a odvodzuje celkovú prúdovú intenzitu, zatiaľ čo 16-bitová zložka využíva impulzovú šírkovú moduláciu (PWM) na jemné časové cykly.
Keby bola použitá výhradne regulácia jednosmerným prúdom, vysoké prúdové hustoty potrebné na extrémny jas by spôsobovali posun vlnovej dĺžky vyžarovaného svetla, čo by deformovalo teplotu farieb panela a narúšalo vernosť zobrazenia. Na druhej strane čistá modulácia PWM pri veľmi nízkych hodnotách frekvencie generuje vysokofrekvenčné blikanie, ktoré spôsobuje únavu ľudského oka a stratu jemných detailov blízko úrovne čiernej farby.

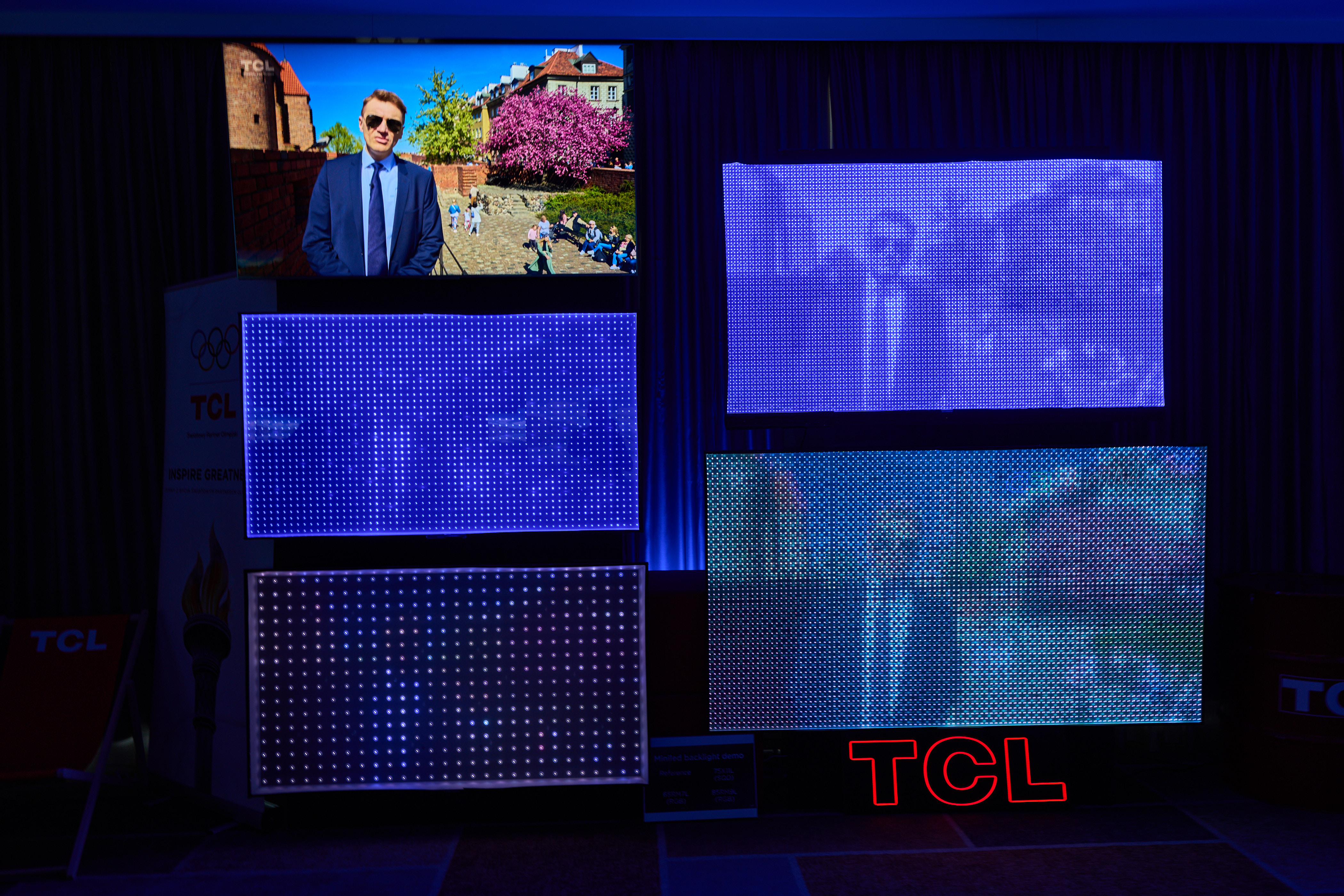

Najvyššie modelové rady televízorov majú veľmi hustú maticu podsvietenia, vďaka čomu sa potláča halo efekt (prelievanie jasu). Na obrázku hore podsvietenie modrými miniLED na TV SQD miniLED , dole podsvietenie RGB miniLED
V praxi pracuje tento 26-bitový hardvérový blok tak, že dynamicky mení váhu oboch zložiek v závislosti od požadovanej svietivosti konkrétnej zóny lokálneho stmievania. V oblastiach blízkych absolútnej čiernej s jasom pod 10 nitov preberá dominantnú úlohu 16-bitová impulzová modulácia v úzkej súčinnosti s matematickou kompenzáciou gama krivky, čo zaisťuje plynulé prechody medzi jednotlivými úrovňami sivej a eliminuje kontúrovanie (contouring) obrazu. V oblasti tieňov a tmavého obsahu v rozmedzí 10 až 100 nitov dochádza k vyváženému spolupôsobeniu jednosmerného prúdu a impulzovej regulácie na stabilizáciu detailov. V pásme stredných jasov od 100 do 500 nitov sa uskutočňuje plynulá hybridná interpolácia.
Pri jasnom obsahu s intenzitou 500 až 1500 nitov preberá hlavnú záťaž jednosmerný prúd z dôvodu dosiahnutia vysokej elektrickej účinnosti polovodičov a impulzová modulácia slúži iba na jemné mikroskopické korekcie. Pri dosiahnutí extrémnych špičkových jasov nad 1500 nitov je systém plne prepnutý do režimu dominantného jednosmerného prúdu, keď diódy pracujú na svojej fyzikálnej hranici s cieľom vyžiariť maximálny svetelný tok na presvedčivé zobrazenie odleskov presne podľa intencií videosignálu so 100 % zachovaním autorského zámeru.
Spracovanie digitálneho signálu a integrácia procesora s umelou inteligenciou

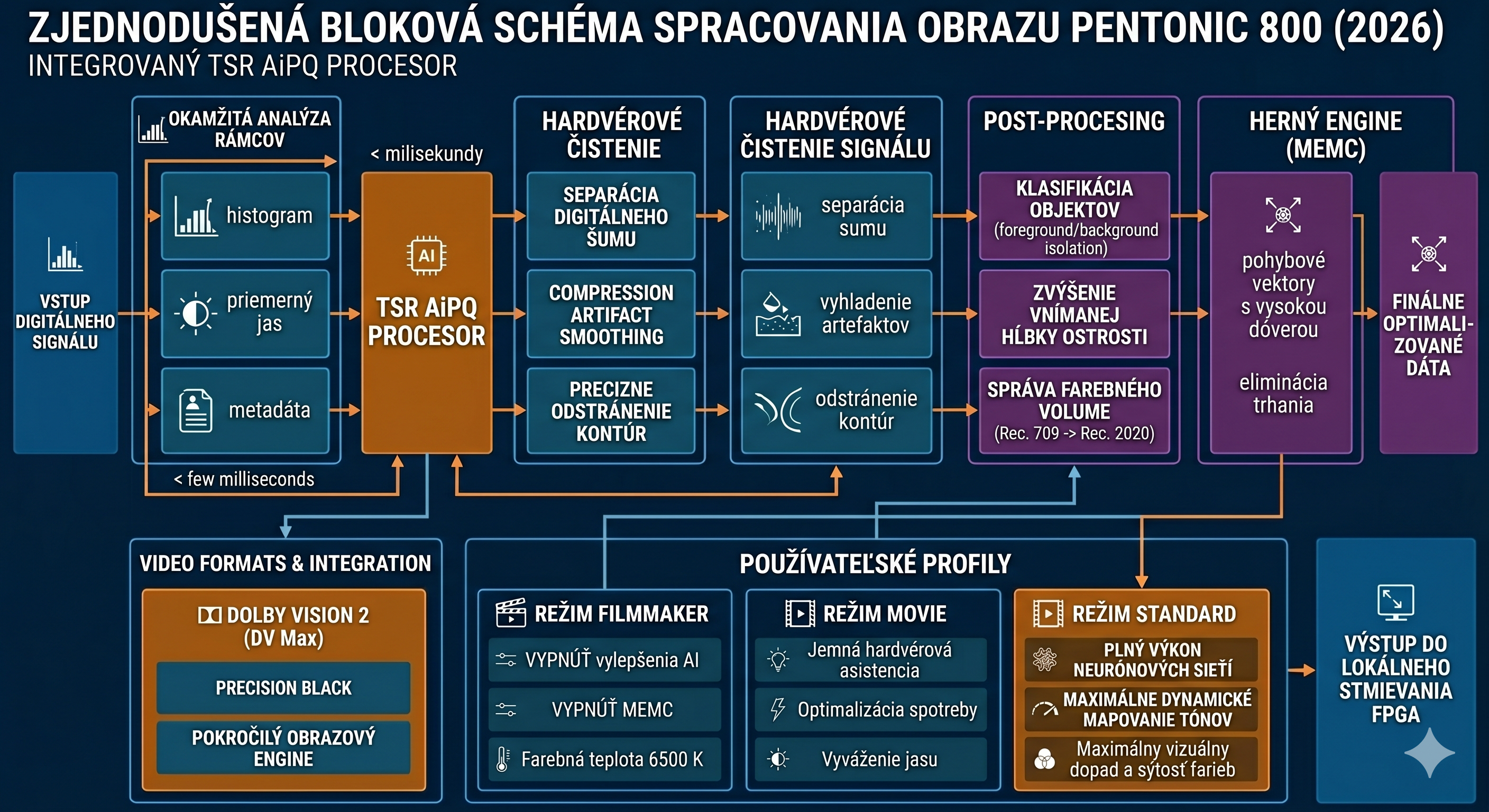

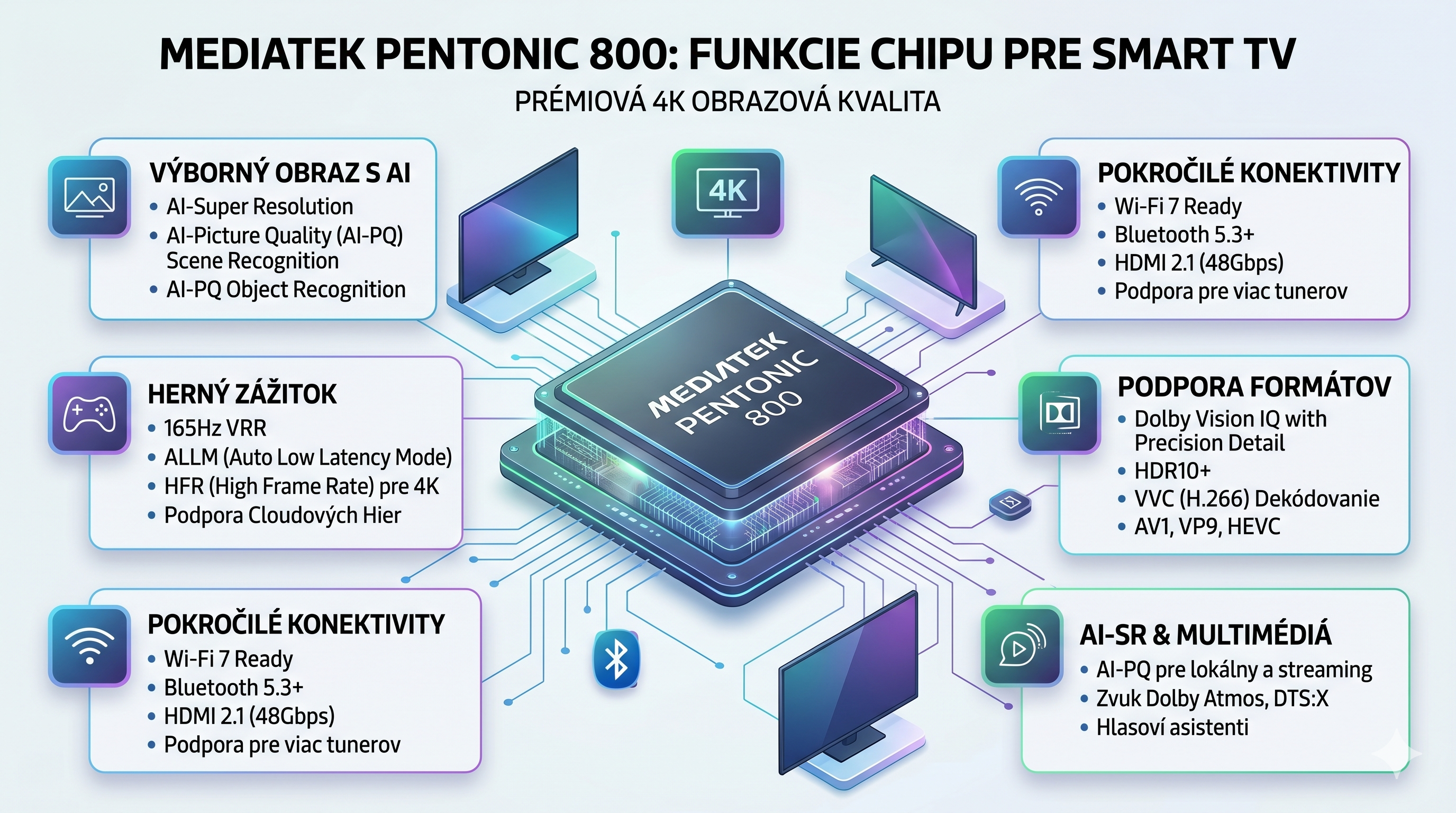

Hardvérový výkon zobrazovacích panelov je priamo závislý od sofistikovaného reťazca spracovania digitálneho signálu, ktorý zabezpečujú čipové súpravy Pentonic 700 a Pentonic 800 integrujúce dedikovaný koprocesor pre umelú inteligenciu s architektúrou TSR AiPQ Processor. Celý proces sa začína okamžitou analýzou vstupného rámca, kde algoritmy počas niekoľkých milisekúnd vyhodnotia histogram obrazu, úroveň priemerného jasu celej scény a extrahujú statické alebo dynamické metadáta scény. Nasleduje fáza hardvérového čistenia signálu, počas ktorej umelá inteligencia identifikuje a separuje digitálny šum, vyhladzuje kompresné artefakty vznikajúce pri prenose cez streamovacie platformy a vykonáva precízne odstraňovanie kontúr (de-contouring) na zamedzenie nežiaduceho pruhovania.
Po vyčistení prechádza signál do bloku inteligentného upscalingu (AI super resolution), kde neurónové siete s miliónmi naučených parametrov rekonštruujú chýbajúce hrany a textúry s nízkym rozlíšením, pričom transformujú starší obsah do plnohodnotného vysokého rozlíšenia bez vzniku neprirodzených svetelných lemov a halo efektov. Postprocesingový blok následne vykonáva objektovú klasifikáciu scény, keď izoluje popredie od pozadia, zvyšuje vnímanú hĺbku ostrosti a riadi objem farieb pri prechode zo štandardného priestoru Rec. 709 do širokého gamutu Rec. 2020. Záverečnú fázu tvorí dynamické mapovanie tónov a výpočet pohybových vektorov s vysokou dôverou (MEMC), ktoré eliminujú trhanie obrazu pri športových prenosoch. Výsledné optimalizované dáta sú poslané priamo do procesora FPGA lokálneho stmievania.

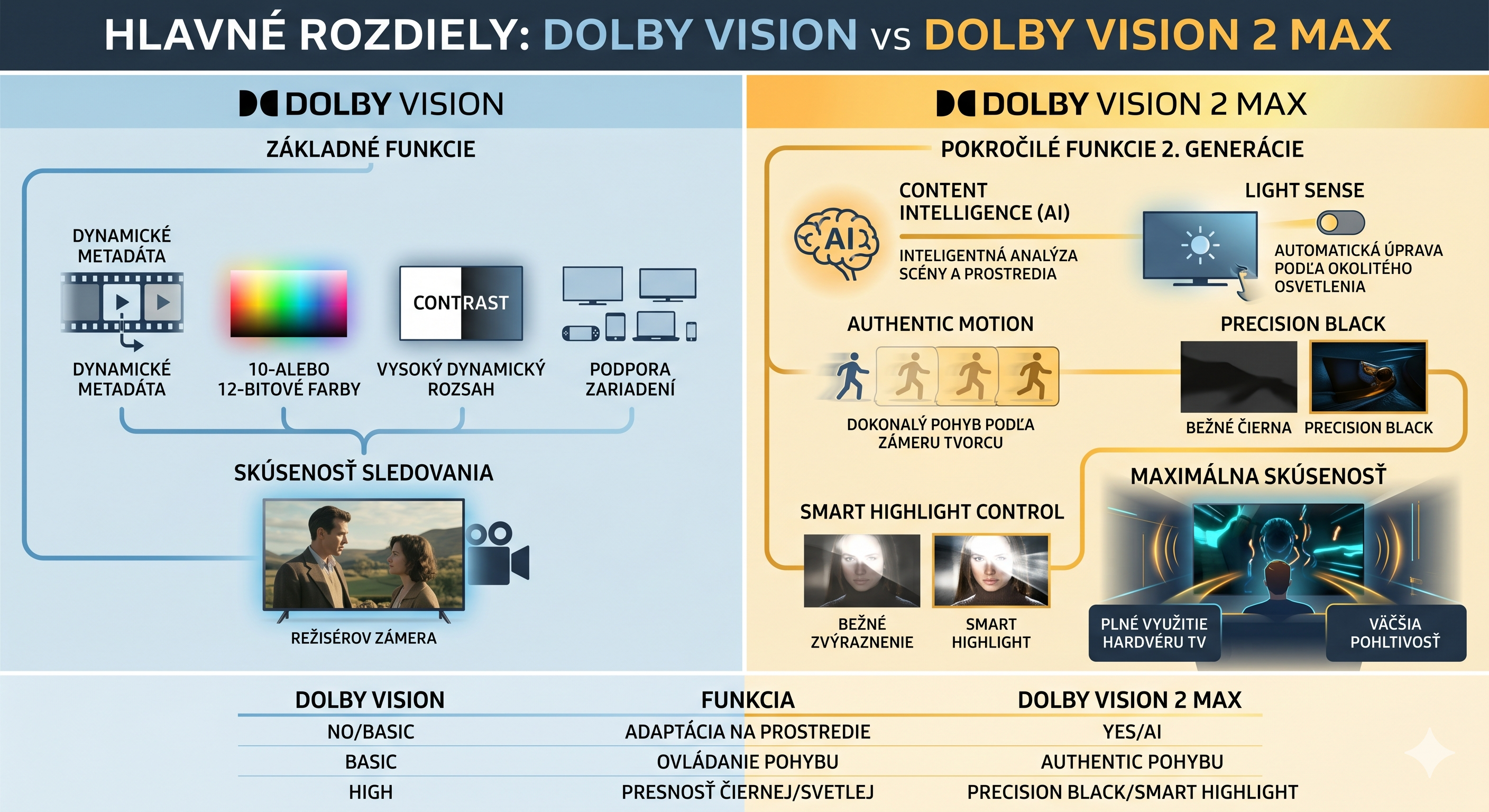

Z hľadiska videoformátov predstavuje prelom integrácia protokolu Dolby Vision 2. generácie s označením Max, ktorá prináša absolútnu kontrolu nad kontrastom scény prostredníctvom funkcií, ako je Precision Black, a pokročilého obrazového enginu. Systém precízne reaguje na 3 základné používateľské profily, keď režim Filmmaker dôsledne vypína všetky umelé zlepšenia a interpolácie pohybu s cieľom zachovať čistý filmový formát s pevnou farebnou teplotou 6500 kelvinov. Režim Movie poskytuje jemnú hardvérovú asistenciu na optimalizáciu spotreby a vyváženie jasu panela, zatiaľ čo režim Standard aktivuje plný výkon neurónových sietí a dynamického mapovania tónov na dosiahnutie maximálneho vizuálneho dosahu a sýtosti farieb aj v silne osvetlených priestoroch.
Audiotechnológie a priestorová integrácia
Dokonalý vizuálny zážitok je v moderných televíznych systémoch TCL na rok 2026 neoddeliteľne spojený s pokročilou akustickou zložkou, vyvinutou v úzkej kooperácii s Bang & Olufsen a zahŕňa kalibráciu BeoSonic. Hardvérová štruktúra vlajkových modelov integruje spracovanie zvuku s podporou až 10 nezávislých fyzických kanálov (profil Dolby MS12) vrátane dedikovaných výškových žiaričov, bočných reproduktorov na odraz zvuku od stien a integrovaných basových meničov (subwooferov) umiestnených v zadnej konštrukcii televízora, ktoré dokážu reprodukovať frekvencie hlboko pod hranicou 100 hertzov.
Z hľadiska priestorovej integrácie predstavuje inováciu technológia Dolby Atmos FlexConnect, ktorá odstraňuje nutnosť presného symetrického rozloženia káblových reproduktorov v miestnosti. Kompatibilné bezdrôtové satelity, napríklad série Z100, možno umiestniť kdekoľvek v interiéri a systém si akustickým testom sám zistí ich presnú polohu a zaradí ich do zostavy.
Celý audiosystém navyše podporuje režim synchrónnej integrácie označovaný ako Tutti Choral Orchestral, ktorý umožňuje spoluprácu s internými reproduktormi z televízora. Výsledkom je exaktne lokalizovaný akustický vnem, kde zvuk presne nasleduje pohyb objektov na obrazovke, čo dramaticky zvyšuje realizmus celej audiovizuálnej reprodukcie.
